Как устроена микрополосковая антенна
Микрополосковая (печатная, патч) антенна — металлическая площадка на диэлектрической подложке над сплошным экраном. Площадка работает как резонатор и излучает с краёв. Антенна плоская, лёгкая, хорошо повторяется в производстве и легко объединяется в решётки на одной плате, поэтому её применяют в навигации, телеметрии, беспроводной связи и в антенных решётках.
Как рассчитать размер площадки
Резонансная длина прямоугольной площадки приближённо равна половине длины волны в подложке: L ≈ c / (2·f·√εэфф), где εэфф — эффективная диэлектрическая проницаемость, немного меньше проницаемости подложки. Чем выше проницаемость, тем меньше антенна, но тем уже полоса и ниже эффективность. Точный размер уточняют моделированием, поскольку сказываются краевые поля и толщина подложки.
Одиночная площадка даёт умеренное усиление и узкую полосу — обычно единицы процентов от рабочей частоты. Для большего усиления площадки объединяют в решётку.
Одиночные антенны и решётки
| Исполнение | Особенности | Серия КАДАММ |
|---|---|---|

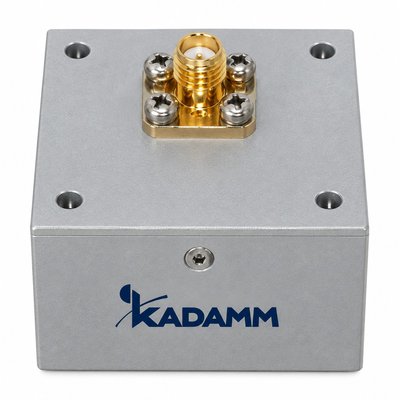

| Одиночные | одна площадка, широкая диаграмма | KADAMM АМП-О |
| Четырёхэлементные | четыре площадки, выше усиление, уже луч | KADAMM АМП-4 |

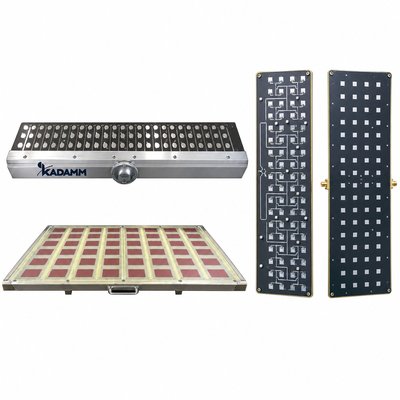

| Решётки высокого усиления | много элементов на одной плате, узкий луч | KADAMM АМП-Р |
Что смотреть при выборе
- Рабочая частота и полоса — микрополосковые антенны узкополосны, частота должна лежать в полосе модели.
- Коэффициент усиления — растёт с числом элементов решётки.
- Поляризация — линейная или круговая (площадка с двумя точками питания или со срезанными углами).
- Соединитель и габариты — по таблице исполнений.
Серии КАДАММ
В разделе микрополосковые (патч) антенны — 29 моделей. Антенны круговой поляризации с широкой полосой — в разделе спиральные антенны.
