Рупорная антенна круговой поляризации: как выбрать

Рупор круговой поляризации принимает сигнал независимо от поворота антенн и подавляет отражения. Разбираем, зачем нужна круговая поляризация, чем одинарные исполнения отличаются от двойных, как оценить качество по коэффициенту эллиптичности и когда вместо них брать широкополосные гребневые рупоры. В каталоге КАДАММ (KADAMM) — 102 моделей круговой поляризации.

KADAMM АР-КПРупорные антенны круговой поляризации (конические)

KADAMM АР-2КП-КРупорные антенны двойной круговой поляризации (конические)

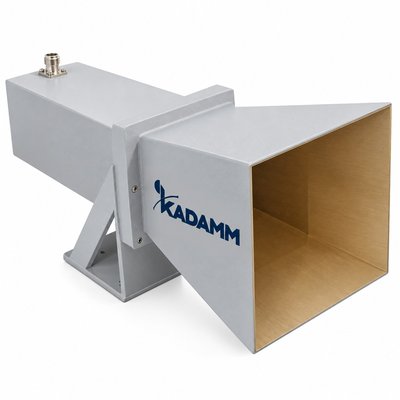

KADAMM АР-2КП-СДПРупорные антенны двойной круговой поляризации (ступенчатые диафрагмы, пирамидальные)

Если коротко

Круговая поляризация не боится поворота антенн вокруг оси.

Двойные исполнения принимают левую и правую поляризацию сразу.

Качество — коэффициент эллиптичности, чем ближе к 0 дБ, тем лучше.

Для широкой полосы берут гребневые рупоры и получают круговую через квадратурный мост.

Зачем круговая поляризация

У волны круговой поляризации вектор поля вращается, поэтому приём не зависит от взаимного поворота антенн вокруг оси. Это важно, когда объект вращается или его ориентация неизвестна: спутниковая связь и телеметрия, навигация, радиолокация, измерения на антеннах круговой поляризации. Кроме того, при отражении направление вращения меняется, и антенна подавляет отражённые сигналы.

Рупор круговой поляризации — это рупор с встроенным поляризатором: поляризатор сдвигает фазы двух ортогональных составляющих на 90°. Качество описывает коэффициент эллиптичности, указанный для каждой модели.

Исполнения

Исполнение	Особенности	Серия КАДАММ
Конические круговой поляризации	одна круговая поляризация, осесимметричная диаграмма	KADAMM АР-КП
Двойной круговой поляризации, конические	два выхода: левая и правая круговая	KADAMM АР-2КП-К
Двойной круговой, ступенчатые диафрагмы (пирамидальные и конические)	поляризатор на диафрагмах	KADAMM АР-2КП-СДП, KADAMM АР-2КП-СДК
Широкополосные двойной круговой поляризации	полоса в несколько октав	KADAMM АР-2КП-Ш
Измерительные стандартного усиления круговой поляризации	нормированное усиление для измерений	KADAMM АР-СУ-КП

Как выбрать

Направление вращения — левое или правое, как у ответной антенны; двойные исполнения принимают оба сразу.
Коэффициент эллиптичности — чем ближе к 0 дБ, тем чище круговая поляризация.
Диапазон: конические исполнения КАДАММ перекрывают 5 – 110 ГГц, широкополосные — 1 – 40 ГГц.
Развязка между выходами у двухполяризационных рупоров — для раздельного приёма левой и правой поляризации.
Вход — волноводный или коаксиальный.

Широкополосные рупоры

Если круговая поляризация не нужна, а важна полоса, берут широкополосные рупоры — двух- и четырёхгребневые: одна антенна перекрывает несколько октав. Четырёхгребневые и двухполяризационные исполнения (KADAMM АРГ-2П, KADAMM АРГ-4Г-2П) принимают две линейные поляризации; круговую из них получают сложением выходов через квадратурный мост.
