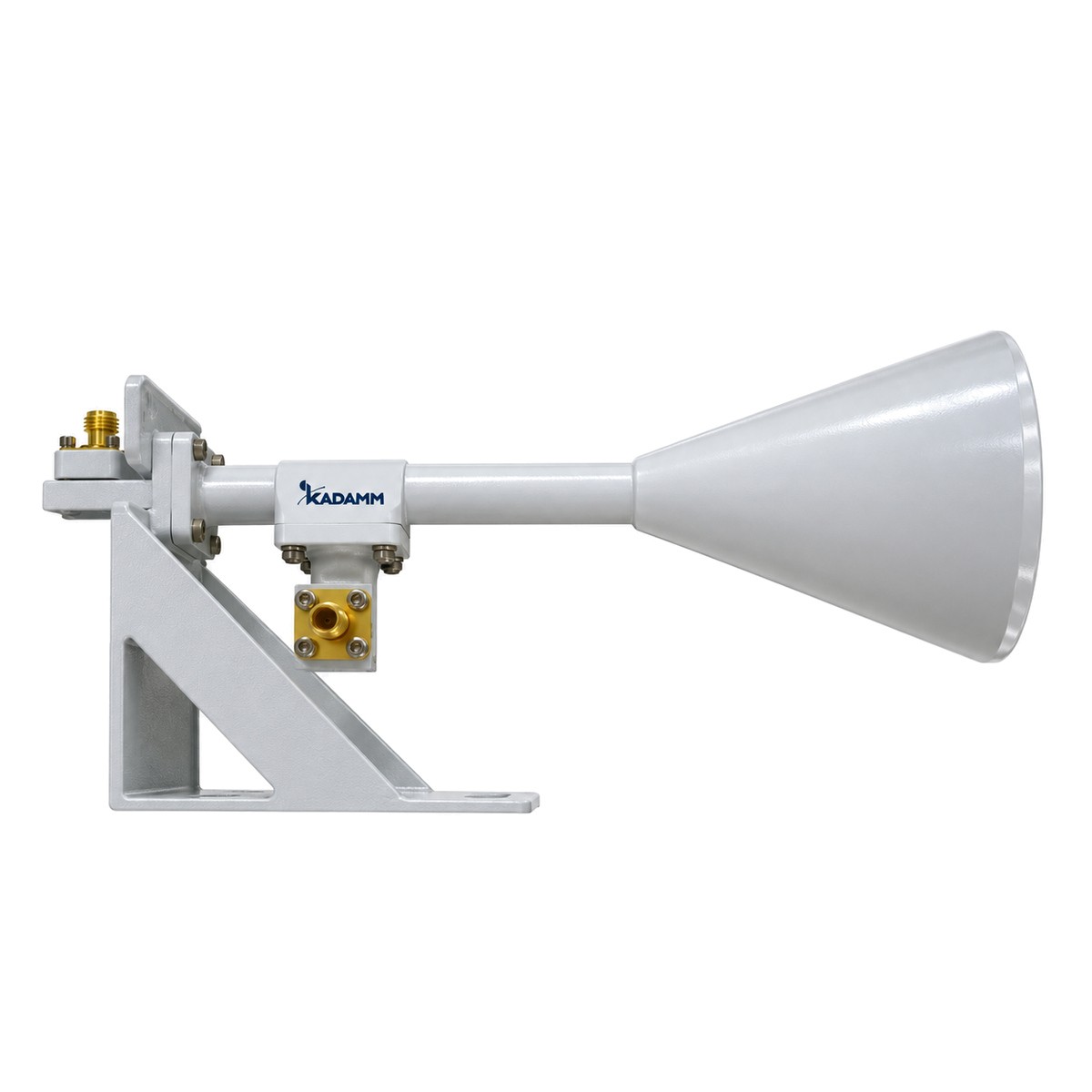

Рупорные антенны двойной круговой поляризации (конические): 17 моделей, диапазон серии 2 – 110 ГГц. Рупор — расширяющийся металлический волновод, формирующий направленный луч.
Серия KADAMM АР-2КП-К — 17 моделей в диапазоне 2 – 110 ГГц, соединители SMA, N. Модели различаются: частоты, ку, КСВН, габариты, эллипт..
Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-2КП-К — 17 моделей.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Эллипт., дБ | Полоса | Поляризация | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АР-10000/15000-15-N(р)-ДКП | 10-15 | — | 1,5 ≤1,8 | N (розетка) | Ø80x280 Ø80x300 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-10300/15000-9-SMA(р)-ДКП | 10,3-15 | 9 | — | SMA (розетка) | 274,4×163,4×139,5 | — | — | двойная круговая | 2,016 |
| KADAMM АР-10500/14500-20-ДКП | 10,5-14,5 | 20 | — | — | 436,7×154,2×132,9 | менее 0,98 | — | двойная круговая | 1,34 |
| KADAMM АР-12400/18000-15-SMA(р)-ДКП | 12,4-18 | — | 1,5 ≤1,8 | SMA (розетка) | Ø68x250 Ø68x260 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-15000/22000-15-SMA(р)-ДКП | 15-22 | — | 1,5 ≤1,8 | SMA (розетка) | Ø58x220 Ø58x240 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-17000/22000-10-SMA(р)-ДКП | 17-22 | 10 | 1,3 | SMA (розетка) | 121,6×93,6×30,8 | менее 0,75 | — | двойная круговая | 0,058 |
| KADAMM АР-18000/26000-15-2,92(р)-ДКП | 18-26 | — | 1,5 ≤1,8 | 2,92 (розетка) | Ø50x180 Ø50x200 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-2000/12000-7-SMA(р)-ДКП | 2-12 | 7 | — | SMA (розетка) | 75×75×108,66 | 0,5-1,6 | — | двойная круговая | уточняйте у менеджера |
| KADAMM АР-22000/33000-15-2,92(р)-ДКП | 22-33 | — | 1,5 ≤1,8 | 2,92 (розетка) | Ø38x150 Ø38x180 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-26500/40000-15-2,92(р)-ДКП | 26,5-40 | — | 1,5 ≤1,8 | 2,92 (розетка) | Ø32x130 Ø32x150 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-27000/32000-15-ДКП | 27-32 | 15 | — | 2,92 (розетка) | 104,64×56×56 | — | — | двойная круговая | 0,105 |
| KADAMM АР-33000/50000-15-ДКП | 33-50 | — | 1,5 ≤1,8 | FUGP | Ø26x120 Ø26x140 | ≤1 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-5000/8000-15-N(р)-ДКП | 5-8 | — | 1,5 ≤1,8 | N (розетка) | Ø145x420 Ø145x450 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-7000/10000-15-N(р)-ДКП | 7-10 | — | 1,5 ≤1,8 | N (розетка) | Ø125x400 Ø125x420 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-75000/110000-20-ДКП | 75-110 | 20 | — | — | 58,5×19,8×21,8 | — | — | левая и правая круговая | 0,127 |
| KADAMM АР-8000/12400-15-N(р)-ДКП | 8-12,4 | — | 1,5 ≤1,8 | N (розетка) | Ø95x350 Ø95x370 | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤40% | — | — |
| KADAMM АР-95000/105000-20-ДКП | 95-105 | 20 | — | — | 49,7×45,2×19,1 | менее 2 | — | правая круговая и левая круговая | 0,06 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM АР-2КП-К: коэффициент усиления, дБ — от 20 у KADAMM АР-10500/14500-20-ДКП до 7 у KADAMM АР-2000/12000-7-SMA(р)-ДКП; КСВН — от 1,3 у KADAMM АР-17000/22000-10-SMA(р)-ДКП до 1,5 ≤1,8 у KADAMM АР-33000/50000-15-ДКП.
Серия KADAMM АР-2КП-К (2 – 110 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V, W): антенные измерения; испытания на ЭМС; облучатели; лаборатории и полигоны.
Комплект поставки модели серии KADAMM АР-2КП-К: рупорная антенна, паспорт изделия.
Серия KADAMM АР-2КП-К перекрывает 2 – 110 ГГц: KADAMM АР-5000/8000-15-N(р)-ДКП — 5-8; KADAMM АР-7000/10000-15-N(р)-ДКП — 7-10; KADAMM АР-8000/12400-15-N(р)-ДКП — 8-12,4; KADAMM АР-10000/15000-15-N(р)-ДКП — 10-15; KADAMM АР-12400/18000-15-SMA(р)-ДКП — 12,4-18; KADAMM АР-15000/22000-15-SMA(р)-ДКП — 15-22; KADAMM АР-18000/26000-15-2,92(р)-ДКП — 18-26; KADAMM АР-22000/33000-15-2,92(р)-ДКП — 22-33; ещё 9 в таблице исполнений.
Соединители серии KADAMM АР-2КП-К — SMA, N; по моделям: KADAMM АР-5000/8000-15-N(р)-ДКП — N (розетка); KADAMM АР-7000/10000-15-N(р)-ДКП — N (розетка); KADAMM АР-8000/12400-15-N(р)-ДКП — N (розетка); KADAMM АР-10000/15000-15-N(р)-ДКП — N (розетка); KADAMM АР-12400/18000-15-SMA(р)-ДКП — SMA (розетка); KADAMM АР-15000/22000-15-SMA(р)-ДКП — SMA (розетка); ещё 8 в таблице исполнений.
У KADAMM АР-2КП-К: диапазон 2 – 110 ГГц, 17 моделей, соединители SMA, N. У KADAMM АР-СУ-КП: диапазон 900 МГц – 110 ГГц, 32 модели, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АР-2КП-К — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АР-2КП-К могут уточняться без уведомления.
Поставляем Рупорные антенны двойной круговой поляризации (конические) KADAMM АР-2КП-К под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
