Антенны связи KADAMM — 609 моделей для сотовой связи, раций, Wi-Fi и GPS

Антенна задаёт зону покрытия и качество связи: усиление определяет дальность, ширина луча — размер сектора, поляризация и число портов — сколько потоков получит радиомодуль. Поэтому выбор начинается не с модели, а с задачи: какой диапазон, какую площадь закрыть, куда крепить. В каталоге КАДАММ (KADAMM) — 609 моделей: секторные для базовых станций, антенны 4G/LTE и GSM для усилителей связи, для раций и радиостанций, Wi-Fi, навигационные, радиорелейные и измерительные. У каждой модели свой артикул и техническое описание в PDF.

Подбор антенны по задаче

Задача	Какая антенна нужна	Раздел каталога

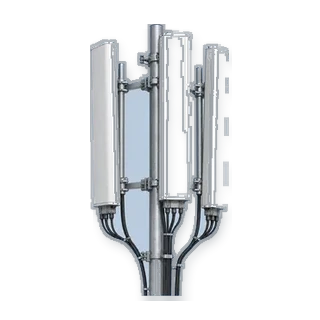

Базовая станция сотовой связи — GSM, LTE, 5G	секторная панельная антенна BTS на 2–20 портов, с электрическим наклоном	Антенны BTS (базовых станций сотовой связи) (242 модели)

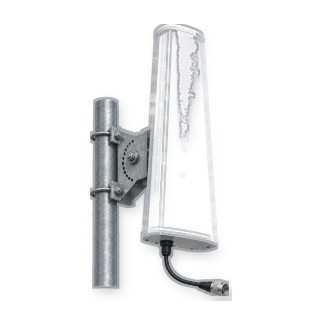

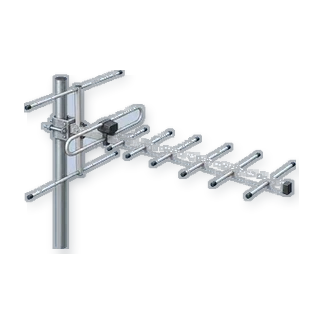

Усилить сотовую связь и 4G-интернет в здании (репитер, DAS)	снаружи — донорная направленная антенна, внутри — потолочные и настенные	Внешние антенны (outdoor) (6 моделей) · Антенны Яги (Yagi, «волновой канал») (22 модели) · Логопериодические антенны (15 моделей) · Внутренние антенны (indoor) (59 моделей)

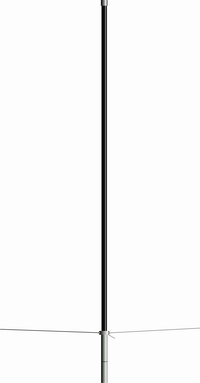

Радиосеть TETRA, DMR, УКВ, LTE-450 — базовая станция	всенаправленная коллинеарная или панельная направленная	Антенны для раций и радиостанций УКВ (VHF/UHF), всенаправленные (62 модели) · Панельные направленные антенны TETRA/UHF/VHF/LTE-450 (14 моделей)
Рация в автомобиле	автомобильная антенна на магните или врезная	Автомобильные антенны (54 модели)
Wi-Fi на улице, беспроводной мост	секторная или направленная антенна Wi-Fi 2,4 и 5 ГГц	Антенны Wi-Fi 2,4 ГГц (58 моделей) · Антенны Wi-Fi 5 ГГц (38 моделей)

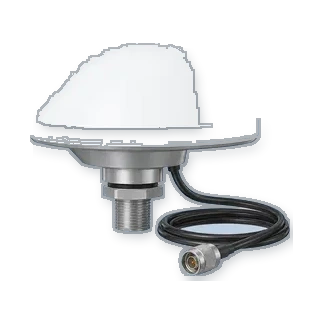

Навигация GPS/ГЛОНАСС, синхронизация базовой станции	активная навигационная антенна с малошумящим усилителем	Навигационные (GPS/Глонасс) антенны (8 моделей)
Радиорелейный пролёт	параболическая антенна РРЛ	Радиорелейные антенны (8 моделей)

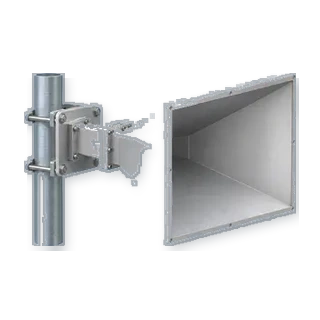

Измерения и испытания на ЭМС	рупорная или логопериодическая антенна	Рупорные антенны (4 модели) · Логопериодические антенны (15 моделей)

Главные параметры антенны

Диапазон частот — антенна должна перекрывать все полосы оборудования: GSM 900/1800, LTE 800–2600, 5G NR 3,5 ГГц, Wi-Fi 2,4/5 ГГц, VHF/UHF для раций.
Усиление, дБи — чем оно выше, тем дальше связь, но уже луч: усиление не создаётся, а перераспределяется по направлениям.
Ширина луча и тип — направленная собирает сигнал в секторе, всенаправленная работает по кругу 360°.
Поляризация — у сотовых антенн обычно кросс-поляризация ±45°, у антенн для раций — вертикальная.
Число портов и MIMO — два порта дают MIMO 2×2, четыре — 4×4; у многодиапазонных BTS-антенн портов до 20.
Наклон луча — электрический, в том числе дистанционный по AISG (RET), и механический на кронштейне.
Разъём и защита — 4.3-10, N или SMA; для наружной установки — степень защиты IP65–IP67.

Направленная или всенаправленная антенна

Направленная антенна — панельная, Yagi («волновой канал»), логопериодическая, параболическая — собирает сигнал с одного направления и даёт большое усиление: её ставят, когда базовая станция или точка доступа далеко и известно, куда смотреть. Всенаправленная — коллинеарная, штыревая, потолочная — работает по кругу и нужна, когда абоненты вокруг: в центре зоны покрытия, внутри здания, на крыше диспетчерской. Для усилителя сотовой связи обычно берут направленную донорную антенну снаружи и всенаправленные внутри.

Антенны 4G/LTE, GSM и 5G

Антенны KADAMM для базовых станций перекрывают полосы от 380 до 3800 МГц, для покрытия внутри зданий — от 350 до 6000 МГц: это GSM, UMTS, LTE, включая LTE-450, 5G NR 3,5 ГГц, а у внутренних — и Wi-Fi 5 ГГц. Диапазоны каждой модели и соответствие полосам 3GPP указаны в её карточке. Для базовых станций — секторные антенны BTS, для покрытия внутри зданий — внутренние потолочные антенны, для антенн с формированием луча — антенны BTS с формированием лучей.

Все подразделы

Частые вопросы

Какая антенна нужна для усилителя сотовой связи?Две: снаружи — направленная донорная антенна, развёрнутая на базовую станцию, внутри — одна или несколько потолочных. Диапазоны обеих должны совпадать с диапазонами репитера, а между ними нужна развязка, чтобы усилитель не возбудился.

Чем секторная антенна отличается от панельной?Секторная — это панельная антенна базовой станции с шириной луча 60–90° по горизонтали, рассчитанная на обслуживание сектора; обычно она многодиапазонная и с регулируемым наклоном. Панельной называют любую плоскую направленную антенну.

Какую антенну выбрать для рации?По диапазону рации: VHF 136–174 МГц или UHF 400–470 МГц. Для базовой радиостанции — всенаправленная коллинеарная на мачте, для автомобиля — автомобильная антенна того же диапазона, для связи в одном направлении — панельная или Yagi.

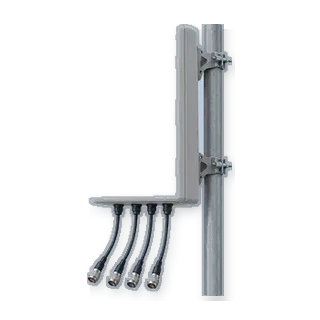

Что такое MIMO-антенна?Антенна с двумя или четырьмя портами, работающими на разных поляризациях. Модем или базовая станция передаёт по ним независимые потоки, и скорость растёт без расширения полосы.

Зачем базовой станции GPS-антенна?Базовые станции LTE TDD и 5G NR синхронизируют время по сигналу спутниковой навигации — без этого соседние станции мешают друг другу. Антенна ставится на открытом месте с видом на небо.

Пришлите задачу — диапазоны, мощность, место установки, — инженер соберёт комплект и спецификацию. Почта sales@bbrc.ru, телефон +7 (495) 109-02-08. Сроки поставки уточняйте у менеджера.
