Рупорная антенна — открытый волновод с расширяющимся раструбом: широкая полоса, низкий КСВН и стабильное усиление без настроечных элементов. В каталоге КАДАММ (KADAMM) — серия секторных рупорных антенн Sector Horn Antenna для 10,15–40 ГГц с сектором 30, 60 или 90° и усилением 16–24 дБи: антенна 26 ГГц и антенна 38 ГГц для базовых станций радиодоступа «точка–многоточка», где параболическая антенна с узким лучом не подходит.

Когда нужен секторный рупор, а не зеркало

Задача: одна базовая станция должна обслуживать несколько абонентских станций в секторе — радиодоступ, подключение малых сот, раздача канала в радиусе прямой видимости. Параболическая антенна даёт луч в единицы градусов и подходит только для линий «точка–точка». Секторный рупор формирует широкий сектор 30–90° в азимуте при узком луче 2–8° по углу места и заполняет нули диаграммы, чтобы абоненты у подножия мачты не оказались в «слепой зоне».

Классический рупор с симметричным узким лучом применяется в измерениях и как облучатель зеркал; секторный рупор KADAMM сделан именно для сетей. Серия выпускается в четырёх типах по диапазонам: 10G (10,15–10,65 ГГц), 27W (24,5–29,5 ГГц), 31G (31–31,3 ГГц) и 39G (38,6–40 ГГц); соответствует ETSI EN 302 326-3 класса SS3, выдерживает ветер 67 м/с.

Сектор 30 / 60 / 90°Один рупор на несколько абонентских станций.Перейти →Усиление 16–24 дБиМаксимум у узких секторов 30–60°.Перейти →Заполнение нулей ДННепрерывное покрытие вблизи мачты.Перейти →Линии «точка–точка»Зеркальные радиорелейные антенны 0,2–3,0 м.Перейти →

Модели в каталоге

Одна серия в четырёх типах по диапазонам; ширина сектора выбирается при заказе.

Секторные рупорные антенны KADAMM10,15–40 ГГц

16–24дБиKADAMM Sector Horn Antenna10,15–40 ГГцсекторная рупорная антеннаОткрыть →

Антенны КАДАММ (KADAMM): алюминиевый корпус, КСВН не более 1,5, кроссполяризационная развязка 25 дБ, отношение вперёд/назад 35–40 дБ, крепление на трубу Ø51–Ø114 мм. Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80.

Что брать под задачу

Задача	Что брать	Серия
Базовая станция радиодоступа на 26–28 ГГц, максимальный охват	Секторный рупор 27W, сектор 90°, 16–18 дБи	Sector Horn Antenna
Подключение малых сот на 38–40 ГГц, дальность в секторе	Секторный рупор 39G, сектор 30–60°, 21–24 дБи	Sector Horn Antenna
Сеть на 10,15–10,65 ГГц	Секторный рупор 10G	Sector Horn Antenna
Круговая зона на площадке	Четыре рупора по 90° или шесть по 60°	Sector Horn Antenna
Линия «точка–точка» дальше 3–5 км	Параболическая антенна 35–50 дБи	раздел радиорелейных антенн

Где применяются

Точка–многоточкаБазовая станция радиодоступа на несколько абонентов в секторе.Перейти →Транспорт базовых станцийПодключение малых сот в диапазонах 26–40 ГГц.Перейти →Широкополосный доступРаздача интернета абонентам в радиусе прямой видимости.Перейти →Пролёты «точка–точка»Радиорелейные антенны с узким лучом для дальних линий.Перейти →

Как выбрать: три вопроса к площадке

Какой диапазон радиомодуля?

Тип рупора задаётся частотой: 10G, 27W, 31G или 39G.

Какая ширина сектора?

90° — максимальный охват при 16–18 дБи; 60° — компромисс с 23–24 дБи; 30° — дальность при 21 дБи.

Сколько секторов?

Площадка с круговой зоной — четыре рупора по 90° или шесть по 60°.

Секторный рупор не заменяет зеркальную антенну на длинном пролёте: для линий «точка–точка» дальше 3–5 км выбирайте радиорелейные антенны с усилением 35–50 дБи.

Частые вопросы

Что такое заполнение нулей?Форма диаграммы, при которой глубина провалов ниже главного лепестка ограничена −20 дБ: абоненты под антенной остаются в зоне покрытия.

Какая поляризация у рупорной антенны?Линейная, вертикальная или горизонтальная по установке; кроссполяризационная развязка 25 дБ.

Есть ли исполнения на другие частоты?Серия закрывает 10–40 ГГц четырьмя типами; о других диапазонах спросите менеджера.

Что заказать вместе с антенной?Кронштейн под трубу Ø51–114 мм, волноводный переход под радиомодуль, заземление. Заземление тракта — в статье ниже.

Смежные разделы

Радиорелейные антенны Аксессуары радиорелейных антенн Все антенны Как выбрать радиорелейную антенну Заземление антенно-фидерного тракта: три точки

Измерительные и СВЧ-антенны KADAMM в этом разделе

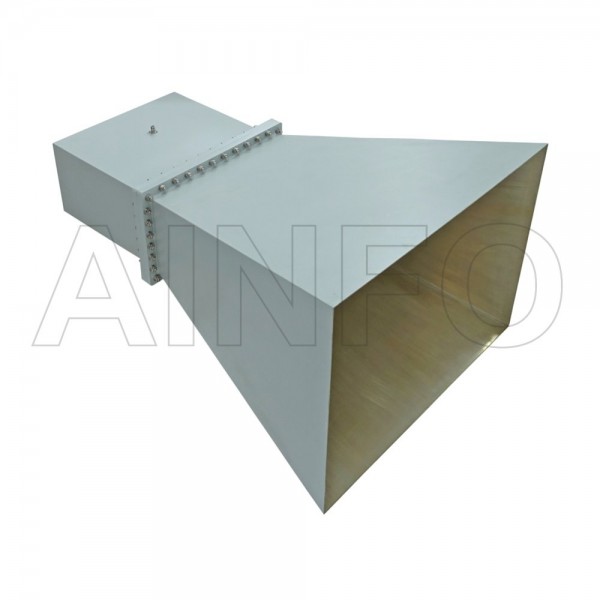

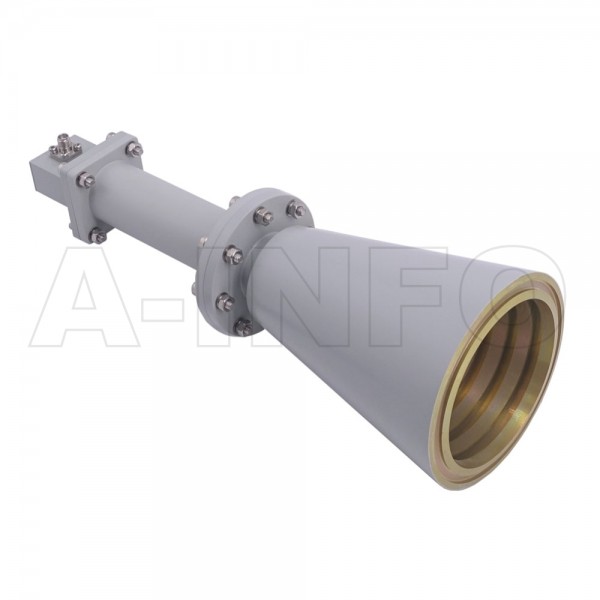

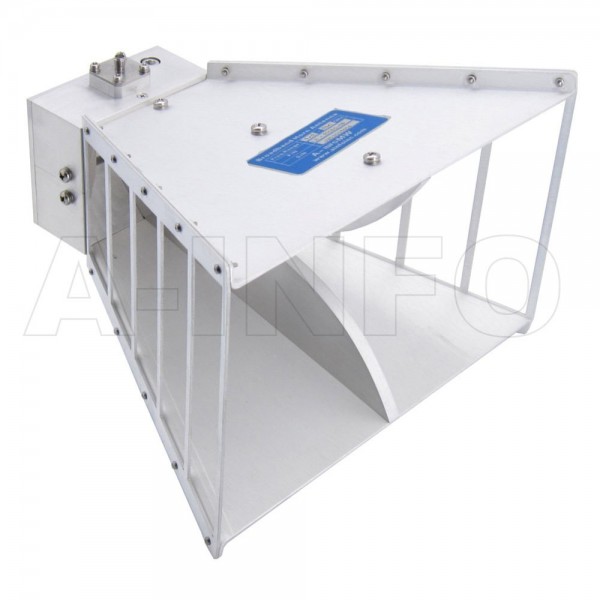

34моделиKADAMM АР-П320 МГц – 330 ГГцРупорные антенны пирамидальные; соединители N, SMAОткрыть →29моделейKADAMM АР-К-21,76 – 400 ГГцРупорные антенны конические; соединители SMAОткрыть →26моделейKADAMM АР-К2,07 – 116 ГГцРупорные антенны конические; соединители по таблице исполненийОткрыть →18моделейKADAMM АР-Д1,8 – 59 ГГцРупорные антенны диагональные с низким уровнем боковых лепестков; соединители N, SMAОткрыть →3моделиKADAMM АР-С2,6 – 40 ГГцРупорные антенны секторные волноводные; соединители по таблице исполненийОткрыть →

Подберём секторный рупор под диапазон радиомодуля и геометрию сектора. Пришлите частоты и число абонентов — инженер предложит тип и ширину сектора.

Запросить подбор и цену →
