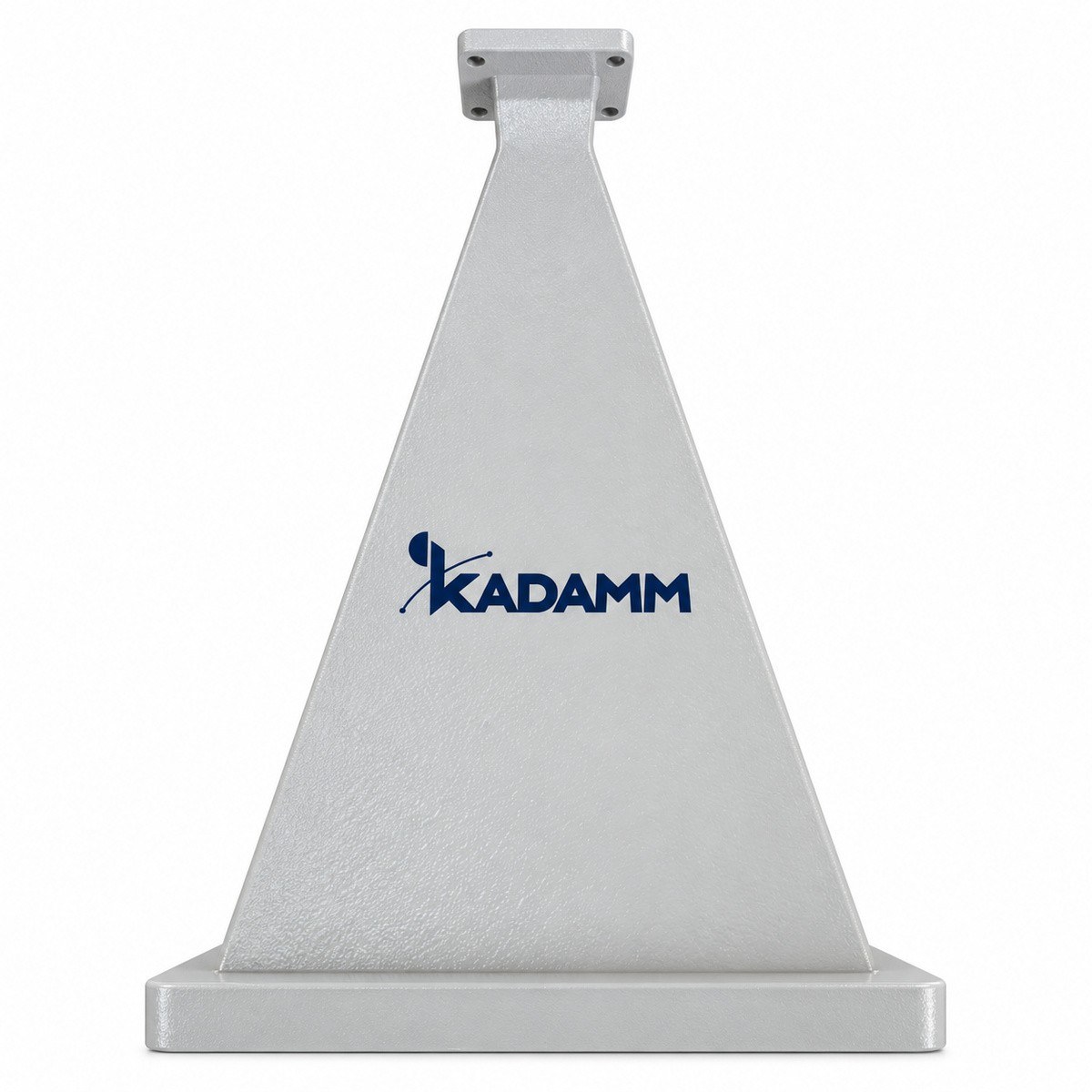

Линзовые антенны с пирамидальным рупором: 5 моделей. Рупорно-линзовые антенны с узким лучом и высоким коэффициентом усиления.
Серия KADAMM АЛ-П — 5 моделей в диапазоне 11,9 – 40 ГГц. Модели различаются: частоты, ку, волновод, диаметр, длина.
В серии KADAMM АЛ-П — 5 моделей; типоразмер волноводного входа, диапазон, коэффициент усиления и размеры раскрыва — в таблице.
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Волновод | Диаметр, мм | Длина, мм |
|---|---|---|---|---|---|---|
| KADAMM АЛ-WR28-25-П | 26,5-40,0 | 25 | FBP-320 | WR28 | 75×75 | 145 |
| KADAMM АЛ-WR34-25-П | 21,7-33,0 | 25 | FBP-260 | WR34 | 89×89 | 175 |
| KADAMM АЛ-WR42-25-П | 18,0-26,5 | 25 | FBP-220 | WR42 | 110×110 | 220 |
| KADAMM АЛ-WR51-20-П | 14,5-22,0 | 20 | FBP-180 | WR51 | 100×75 | 165 |
| KADAMM АЛ-WR62-20-П | 11,9-18,0 | 20 | FBP-140 | WR62 | 120×90 | 205 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| КСВН, не более | 2,5 |
| Уровень боковых лепестков, плоскость Е, дБ | ≤-15 |
| Уровень боковых лепестков, плоскость Н, дБ | ≤-26 |
Выбор внутри серии KADAMM АЛ-П: коэффициент усиления, дБ — от 25 у KADAMM АЛ-WR28-25-П до 20 у KADAMM АЛ-WR62-20-П.
Серия KADAMM АЛ-П (11,9 – 40 ГГц; диапазоны IEEE Ku, K, Ka): измерения материалов; радары ближнего действия; антенные измерения.
Комплект поставки модели серии KADAMM АЛ-П: антенна, паспорт изделия.
Серия KADAMM АЛ-П перекрывает 11,9 – 40 ГГц: KADAMM АЛ-WR62-20-П — 11,9-18,0; KADAMM АЛ-WR51-20-П — 14,5-22,0; KADAMM АЛ-WR42-25-П — 18,0-26,5; KADAMM АЛ-WR34-25-П — 21,7-33,0; KADAMM АЛ-WR28-25-П — 26,5-40,0.
Соединители серии KADAMM АЛ-П — по таблице исполнений; по моделям: KADAMM АЛ-WR62-20-П — FBP-140; KADAMM АЛ-WR51-20-П — FBP-180; KADAMM АЛ-WR42-25-П — FBP-220; KADAMM АЛ-WR34-25-П — FBP-260; KADAMM АЛ-WR28-25-П — FBP-320.
У всех 5 моделей серии KADAMM АЛ-П: КСВН — 2,5; Уровень боковых лепестков, плоскость Е, дБ — ≤-15; Уровень боковых лепестков, плоскость Н, дБ — ≤-26.
У KADAMM АЛ-П: диапазон 11,9 – 40 ГГц, 5 моделей, соединители по таблице исполнений. У KADAMM АЛ-Ф: диапазон 2,6 – 40 ГГц, 13 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АЛ-П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АЛ-П могут уточняться без уведомления.
Поставляем Линзовые антенны с пирамидальным рупором KADAMM АЛ-П под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
