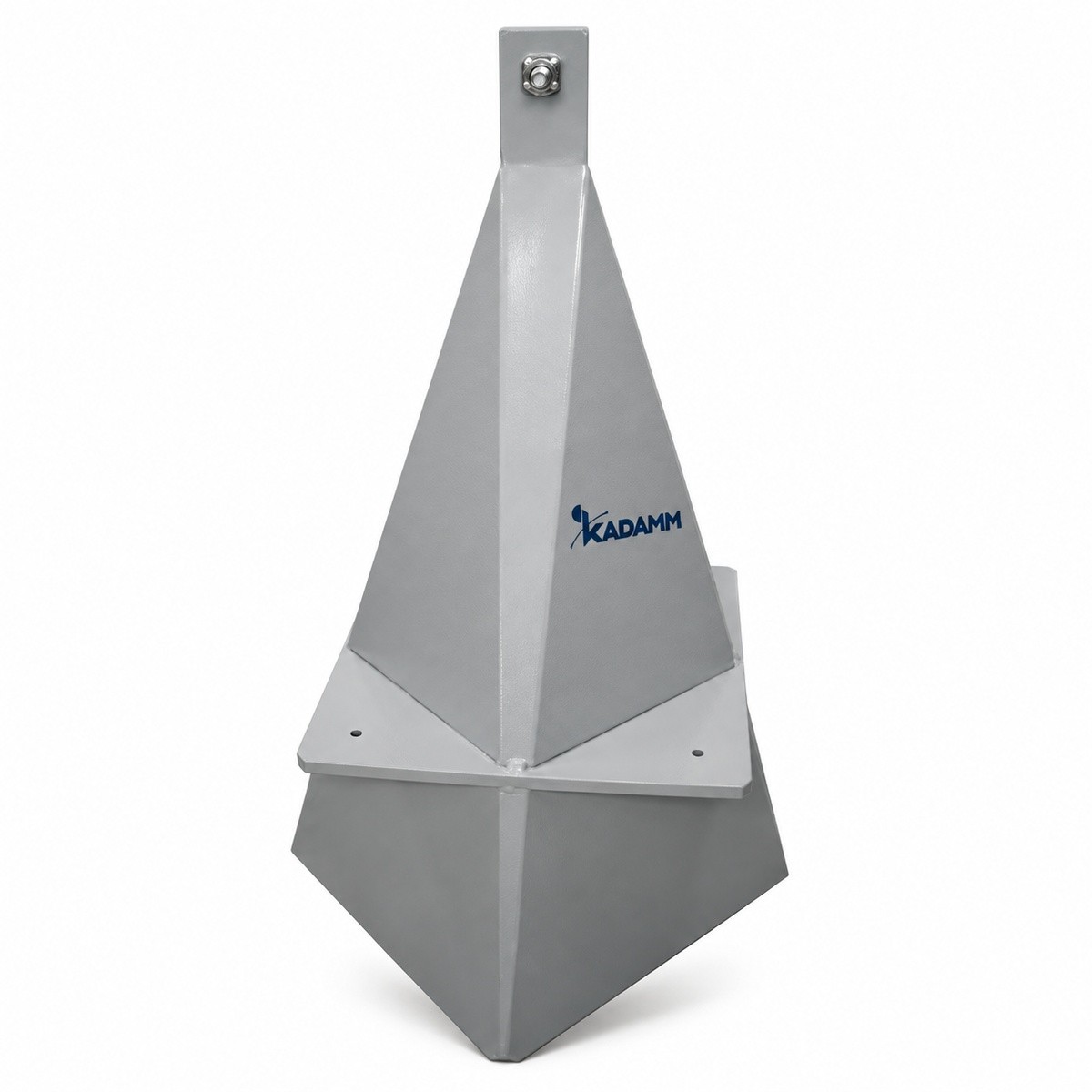

Рупорные антенны диагональные с низким уровнем боковых лепестков: 18 моделей, диапазон серии 1,8 – 59 ГГц. Рупор — расширяющийся металлический волновод, формирующий направленный луч.
Серия KADAMM АР-Д — 18 моделей в диапазоне 1,8 – 59 ГГц, соединители N, SMA. Модели различаются: частоты, ку, КСВН, волновод, материал.
Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-Д — 18 моделей.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Волновод | Материал | Длина, мм | Диагональ раскрыва, мм |
|---|---|---|---|---|---|---|---|---|
| KADAMM АР-WR112-20-N(р)-Д | 7,0-10,0 | 20 | 1,5 | N (розетка) | WR112 | Al | 200 | 188 |
| KADAMM АР-WR137-20-N(р)-Д | 5,9-8,2 | 20 | 1,5 | N (розетка) | WR137 | Al | 256 | 225 |
| KADAMM АР-WR159-20-N(р)-Д | 4,9-7,0 | 20 | 1,5 | N (розетка) | WR159 | Al | 334 | 270 |
| KADAMM АР-WR187-18-N(р)-Д | 4,0-5,9 | 18 | 1,5 | N (розетка) | WR187 | Al | 225 | 225 |
| KADAMM АР-WR19-22-Д | 40,0-59,0 | 22 | 1,35 | V2,4-K | WR19 | медь | 90 | 75 |
| KADAMM АР-WR22-22-Д | 33,0-50,0 | 22 | 1,35 | V2,4-K | WR22 | медь | 100 | 95 |
| KADAMM АР-WR229-18-N(р)-Д | 3,2-4,9 | 18 | 1,5 | N (розетка) | WR229 | Al | 325 | 325 |
| KADAMM АР-WR28-22-2,92(р)-Д | 26,5-40,0 | 22 | 1,5 | 2,92 (розетка) | WR28 | медь | 120 | 110 |
| KADAMM АР-WR284-15-N(р)-Д | 2,6-4,0 | 15 | 1,5 | N (розетка) | WR284 | Al | 260 | 290 |
| KADAMM АР-WR34-22-2,92(р)-Д | 22,0-33,0 | 22 | 1,5 | 2,92 (розетка) | WR34 | медь | 170 | 150 |
| KADAMM АР-WR340-15-N(р)-Д | 2,2-3,3 | 15 | 1,5 | N (розетка) | WR340 | Al | 320 | 350 |
| KADAMM АР-WR42-22-2,92(р)-Д | 18,0-26,5 | 22 | 1,5 | 2,92 (розетка) | WR42 | медь | 200 | 175 |
| KADAMM АР-WR430-15-N(р)-Д | 1,8-2,6 | 15 | 1,5 | N (розетка) | WR430 | Al | 350 | 420 |
| KADAMM АР-WR51-22-SMA(р)-Д | 14,5-22,0 | 22 | 1,5 | SMA (розетка) | WR51 | медь | 260 | 215 |
| KADAMM АР-WR62-20-SMA(р)-Д | 12,5-18,0 | 20 | 1,5 | SMA (розетка) | WR62 | Al | 135,5 | 113,14 |
| KADAMM АР-WR75-20-N(р)-Д | 10,0-15,0 | 20 | 1,5 | N (розетка) | WR75 | Al | 150 | 132 |
| KADAMM АР-WR90-20-N(р)-Д | 8,2-12,5 | 20 | 1,5 | N (розетка) | WR90 | Al | 160 | 135,77 |
| KADAMM АР-WR90-25-N(р)-Д | 8,2-12,5 | 25 | 1,5 | N (розетка) | WR90 | Al | 500 | 273 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Уровень боковых лепестков, плоскость Е, дБ | менее -25 |
| Уровень боковых лепестков, плоскость Н, дБ | менее -30 |
Выбор внутри серии KADAMM АР-Д: коэффициент усиления, дБ — от 25 у KADAMM АР-WR90-25-N(р)-Д до 15 у KADAMM АР-WR430-15-N(р)-Д; КСВН — от 1,35 у KADAMM АР-WR22-22-Д до 1,5 у KADAMM АР-WR28-22-2,92(р)-Д.
Серия KADAMM АР-Д (1,8 – 59 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V): антенные измерения; испытания на ЭМС; облучатели; лаборатории и полигоны.
Комплект поставки модели серии KADAMM АР-Д: рупорная антенна, паспорт изделия.
Серия KADAMM АР-Д перекрывает 1,8 – 59 ГГц: KADAMM АР-WR430-15-N(р)-Д — 1,8-2,6; KADAMM АР-WR340-15-N(р)-Д — 2,2-3,3; KADAMM АР-WR284-15-N(р)-Д — 2,6-4,0; KADAMM АР-WR229-18-N(р)-Д — 3,2-4,9; KADAMM АР-WR187-18-N(р)-Д — 4,0-5,9; KADAMM АР-WR159-20-N(р)-Д — 4,9-7,0; KADAMM АР-WR137-20-N(р)-Д — 5,9-8,2; KADAMM АР-WR112-20-N(р)-Д — 7,0-10,0; ещё 10 в таблице исполнений.
Соединители серии KADAMM АР-Д — N, SMA; по моделям: KADAMM АР-WR430-15-N(р)-Д — N (розетка); KADAMM АР-WR340-15-N(р)-Д — N (розетка); KADAMM АР-WR284-15-N(р)-Д — N (розетка); KADAMM АР-WR229-18-N(р)-Д — N (розетка); KADAMM АР-WR187-18-N(р)-Д — N (розетка); KADAMM АР-WR159-20-N(р)-Д — N (розетка); ещё 12 в таблице исполнений.
У всех 18 моделей серии KADAMM АР-Д: Уровень боковых лепестков, плоскость Е, дБ — менее -25; Уровень боковых лепестков, плоскость Н, дБ — менее -30.
У KADAMM АР-Д: диапазон 1,8 – 59 ГГц, 18 моделей, соединители N, SMA. У KADAMM АР-СУ-К: диапазон 320 МГц – 50,1 ГГц, 65 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АР-Д — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АР-Д могут уточняться без уведомления.
Поставляем Рупорные антенны диагональные с низким уровнем боковых лепестков KADAMM АР-Д под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
