Серия широкополосных секторных рупорных антенн для систем «точка–многоточка» и транспортных сетей мобильной связи: типы 10G, 27W, 31G и 39G, ширина сектора 30, 60 или 90°, заполнение нулей ДН, класс ETSI EN 302 326-3 SS3.

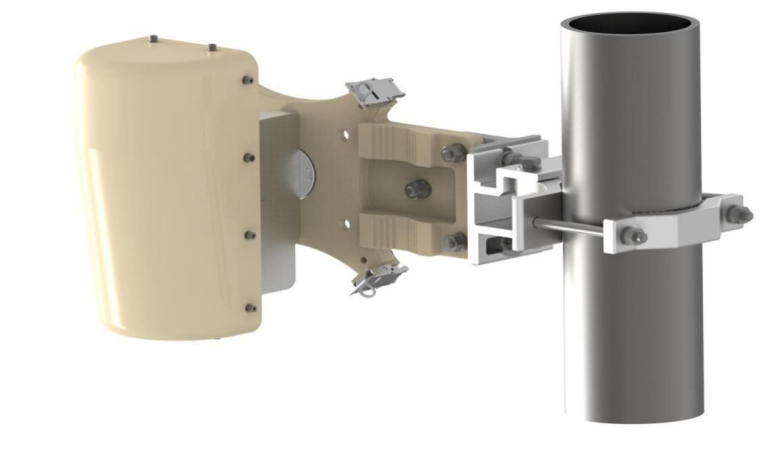

KADAMM Sector Horn Antenna — секторная антенна радиорелейной связи «точка — многоточка», диапазоны 10,15–40 ГГц. Основные данные: усиление 16–24 дБи; ширина луча 90° / 30° / 90° / 60° / 30° / 60° / 90°; отношение вперёд/назад 35–40 дБ; класс ETSI ETSI EN 302 326-3, класс SS3.
Главное в KADAMM Sector Horn Antenna — полоса 10,15–40 ГГц и коэффициент усиления 16–24 дБи.
Рупорная антенна формирует сектор с крутыми краями и глубоко подавленными боковыми лепестками: базовая станция обслуживает абонентов в пределах сектора, а соседние секторы на той же опоре почти не мешают друг другу. Это позволяет повторно использовать частоты в соседних секторах и плотнее ставить базовые станции.
Соответствие ETSI EN 302 326-3 задаёт маску диаграммы для антенн «точка — многоточка»: класс определяет, насколько быстро спадает усиление за пределами сектора. Чем выше класс, тем больше секторов и операторов уживаются на одном сайте.
Кроссполяризационная развязка 25 дБ показывает, насколько антенна подавляет сигнал чужой поляризации. Она нужна, когда на одной трассе работают две поляризации или соседние линии разведены по поляризации.
Со стороны фидера: КСВН не более 1,5 — обратно к передатчику уходит не больше 4 % мощности. Перемычку и кабель снижения подбирают под тот же разъём и волновое сопротивление; на улице соединение после затяжки герметизируют.
Исполнение: крепление Ø51–Ø114 мм, ветер до 67 м/с, рабочая температура −45…+60 °C. Опору и кронштейн считают по массе и площади антенны, а кабель фиксируют по опоре — разъём не должен держать его вес.
| Параметр | 10G / 90° | 27W / 30° | 27W / 90° | 31G / 60° | 39G / 30° | 39G / 60° | 39G / 90° |
|---|---|---|---|---|---|---|---|
| Диапазон частот, ГГц | 10,15–10,65 | 24,5–29,5 | 24,5–29,5 | 31–31,3 | 38,6–40 | 38,6–40 | 38,6–40 |
| Ширина ДН по уровню −3 дБ, азимут | 90° | 30° | 90° | 60° | 30° | 60° | 90° |
| Ширина ДН по уровню −3 дБ, угол места | 8° | 6° | 6° | 2° | 5° | 2° | 5° |
| Усиление, дБи | 16 | 21 | 18 | 23 | 21 | 24 | 17,6 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 40 | 40 | 40 | 35 | 40 | 35 | 40 |
| Кроссполяризационная развязка (XPD), дБ | 25 | ||||||
| КСВН | ≤1,5 | ||||||
| Соответствие | ETSI EN 302 326-3, класс SS3 | ||||||
| Полоса одной антенны | до 20 % от центральной частоты | ||||||
| Глубина нулей ДН относительно главного лепестка | не более −20 дБ | ||||||
| Параметр | Значение |
|---|---|
| Материал | Алюминий |
| Диаметр трубы крепления | Ø51–Ø114 мм |
| Регулировка | По азимуту и углу места в широких пределах (значения в документации не приведены) |
| Предельная скорость ветра | 67 м/с |
| Рабочая скорость ветра | 55 м/с |
| Рабочая температура | −45…+60 °C |
| Осевая сила при предельном ветре | 394 Н |
| Боковая сила при предельном ветре | 194 Н |
| Крутящий момент при предельном ветре | 155 Н·м |
| Габариты и масса | уточняйте у менеджера |
Базовые станции беспроводного доступа «точка — многоточка»: подключение абонентов операторов, видеонаблюдение, промышленные и городские сети передачи данных.
Выбор антенны определяют длина пролёта и требуемая готовность: с ростом длины пролёта и частоты нужны больший диаметр и больший запас по сигналу. Расчёт пролёта сделаем по координатам и частоте.
Полоса. Частоты линии — внутри 10,15–40 ГГц.
Длина пролёта. Определяет усиление и диаметр.
Поляризация. Одинаковая на обоих концах линии.
Крепление. Крепление Ø51–Ø114 мм.
Антенна КАДАММ Sector Horn Antenna выбранного типа и ширины сектора с узлом крепления на трубу Ø51–Ø114 мм. Тип интерфейса и состав крепежа уточняйте у менеджера при заказе.
Энергетика линии: сумма мощности передатчика и усиления двух антенн минус потери в свободном пространстве, в фидерах и на осадках обязана превышать чувствительность приёмника с запасом на замирания. Потери в свободном пространстве растут на 6 дБ при удвоении расстояния.
Длиннее пролёт и выше частота — больше требуемый диаметр и запас; помимо этого, первая зона Френеля должна оставаться свободной. Для коротких городских пролётов чаще важнее не диаметр, а точность юстировки и жёсткость опоры.
Сначала антенну грубо наводят по азимуту и углу места по карте и расчёту, затем точно — по уровню принимаемого сигнала, плавно меняя положение винтами юстировки и находя главный лепесток, а не боковой. Для наведения удобен измеритель уровня на выходе радиостанции или встроенный индикатор RSSI.
Юстировку выполняют на обоих концах по очереди, затем фиксируют все крепления. При узком луче 90° / 30° / 90° / 60° / 30° / 60° / 90° точность наведения и жёсткость опоры особенно важны: колебания опоры на ветру не должны выводить линию из главного лепестка.
Масса и площадь антенны указаны в характеристиках. Нагрузку считают при предельной скорости ветра (67 м/с), с учётом обледенения и всех антенн на опоре; для зеркальных антенн берут осевую и боковую силы и крутящий момент из таблицы характеристик. Опору считают по суммарной нагрузке всех антенн, кабелей и кронштейнов, а не одной антенны, и закладывают запас.
Кроме прочности, от опоры требуется жёсткость: узкий луч уходит с направления, если опора прогибается и закручивается на ветру. Кронштейн рассчитан на трубу Ø51–Ø114 мм; комплект крепления под вашу опору уточняйте у менеджера. Опора должна быть рассчитана на такую нагрузку с запасом на гололёд — проверьте это до монтажа.
Облучатель и соединения защищают от осадков: фланцы и разъёмы герметизируют, а кабели и волноводы закрепляют на опоре. Радиопрозрачный обтекатель (при наличии) не даёт снегу и наледи оседать на облучателе и ослаблять сигнал. Наиболее существенно это для узких лучей верхних диапазонов и для облучателей, не закрытых обтекателем.
Опору и антенну заземляют, кабели снабжают грозоразрядниками на вводе в здание. Каждый сезон контролируют затяжку креплений и наведение антенны: после обледенения и сильного ветра юстировка может уйти. Состояние креплений и герметизации удобно проверять в те же выезды, что и обслуживание радиостанций.
Наш артикул для заказа — KADAMM Sector Horn Antenna, изготовитель КАДАММ (KADAMM); терминология — ГОСТ Р 55787-2013 и ГОСТ 24375-80; характеристики KADAMM Sector Horn Antenna могут быть уточнены без уведомления.
Поставляем KADAMM Sector Horn Antenna — секторная рупорная антенна 10,15–40 ГГц, сектор 30/60/90°, 16–24 дБи под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
