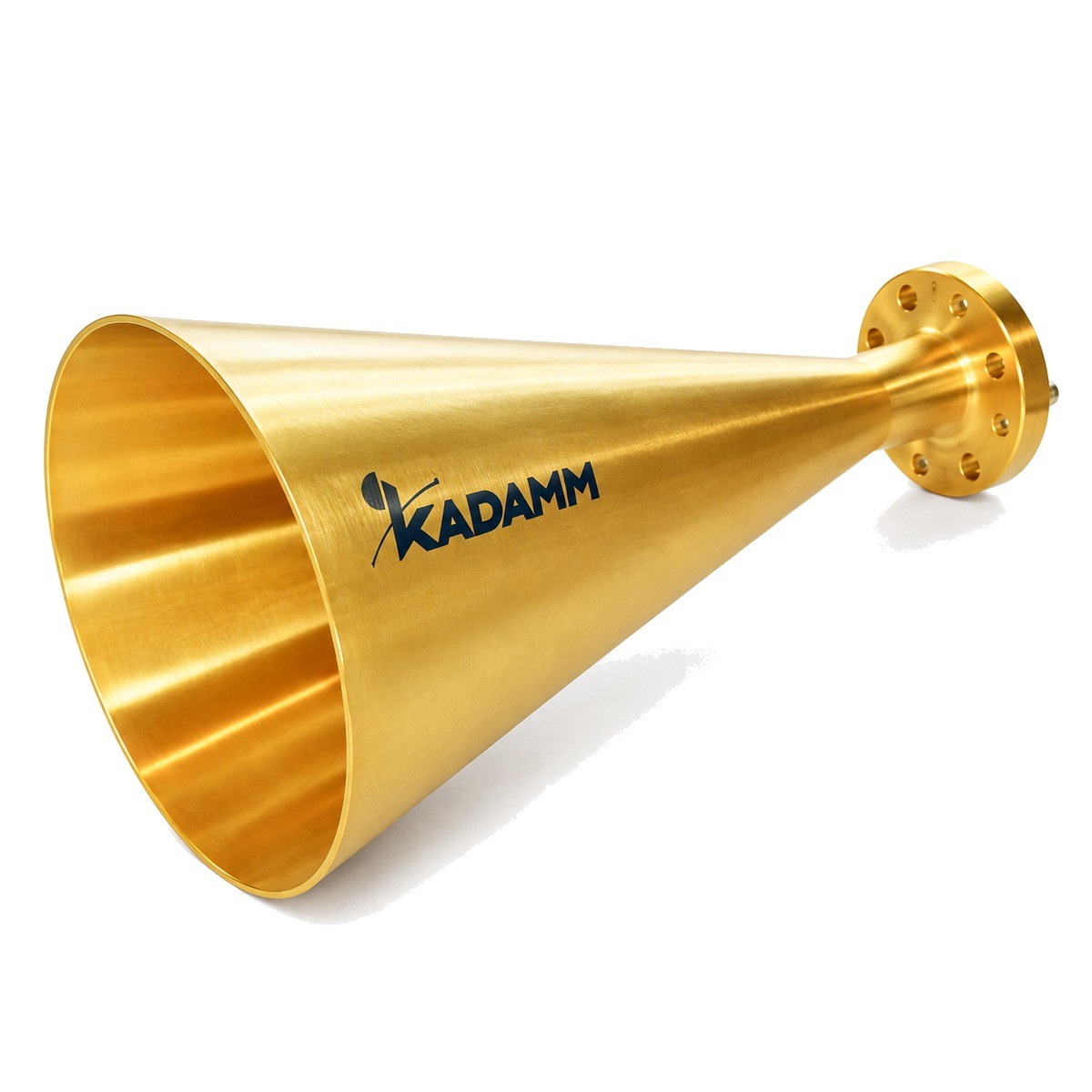

Рупорные антенны конические KADAMM АР-К

Серия KADAMM АР-К — 26 моделей в диапазоне 2,07 – 116 ГГц. Модели различаются: частоты, усиление.

Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-К — 26 моделей.

Рупор плавно расширяет волновод и переводит волну в свободное пространство без резкой неоднородности: отражение мало во всём рабочем диапазоне, а форма диаграммы направленности легко рассчитывается.

Рупор с паспортным усилением — эталонная антенна измерительной лаборатории: с ним сравнивают испытуемую антенну (метод замещения) и пересчитывают уровень на входе приёмника в напряжённость поля.

По таблице исполнений KADAMM АР-К: коэффициент усиления от 10 до 25 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Конические рупоры. Конический рупор — продолжение круглого волновода, расширяющееся конусом. Его раскрыв круглый, и луч получается ближе к осесимметричному, чем у пирамидального рупора: ширина луча в двух главных плоскостях различается меньше. Это ценно, когда антенна должна одинаково работать при любом повороте поляризации. Круглое сечение позволяет передавать любую поляризацию основного типа волны круглого волновода — линейную в любой ориентации и, с поляризатором, круговую. Поэтому конический рупор часто ставят облучателем зеркала или используют как приёмную антенну, которую поворачивают вокруг оси. В этой серии обозначение модели содержит номинальное усиление; диапазон, КСВН и соединитель каждой модели приведены в таблице. Большее усиление — больший диаметр раскрыва и длина конуса. При выборе важно, как рупор будет подключён: если в тракте прямоугольный волновод, между ним и коническим рупором нужен переход с прямоугольного сечения на круглое. Внутри конуса распространяется основной тип волны круглого волновода. Его поле в раскрыве неравномерно по окружности, поэтому в диагональных плоскостях кроссполяризация у гладкого конического рупора выше, чем в главных. Если она критична, выбирают гофрированный рупор, сохраняющий круглую форму, но с выровненным полем. Фазовый центр конического рупора находится внутри конуса, ближе к раскрыву; при установке облучателем его совмещают с фокусом зеркала.

Пример: KADAMM АР-76-15-К — коническая рупорная антенна 7,27–9,97 ГГц, усиление 15 дБ, вход — круглый волновод C76.

Выбор внутри серии KADAMM АР-К: коэффициент усиления, дБ — от 18, 20, 22, 25 у KADAMM АР-890-X-К до 10, 12, 15, 18 у KADAMM АР-22-X-К.

Антенные измерения и калибровка, испытания на электромагнитную совместимость, облучатели зеркальных антенн, радарные датчики и короткие измерительные трассы.

Комплект поставки модели серии KADAMM АР-К: рупорная антенна, паспорт изделия.
