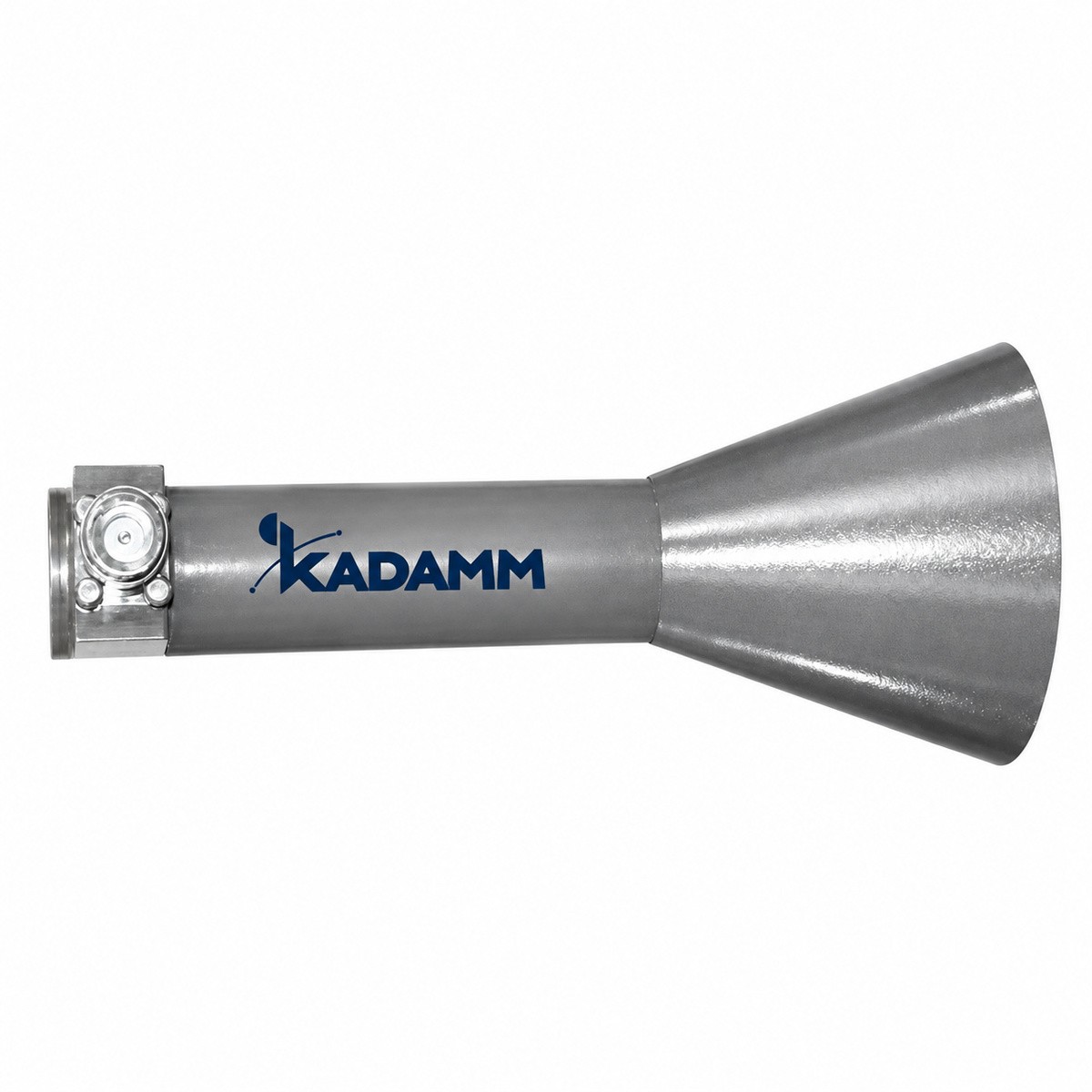

Рупорные антенны круговой поляризации (конические): 15 моделей, диапазон серии 5 – 110 ГГц. Рупор — расширяющийся металлический волновод, формирующий направленный луч.
Серия KADAMM АР-КП — 15 моделей в диапазоне 5 – 110 ГГц, соединители N, SMA. Модели различаются: частоты, ку, КСВН, эллипт., полоса.
Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-КП — 15 моделей.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Эллипт., дБ | Полоса | Коэффициент усиления (по заказу), дБ |
|---|---|---|---|---|---|---|---|
| KADAMM АР-10000/15000-N(р)-КП | 10-15 | 10-20 | 1,6 | N (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
| KADAMM АР-12400/18000-SMA(р)-КП | 12,4-18 | 10-20 | 1,6 | SMA (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
| KADAMM АР-15000/22000-2,92(р)-КП | 15-22 | 10-25 | 1,6 | 2,92 (розетка) | ≤0,5 ≤2 ≤2 | ≤5% ≤15% ≤15% | 10-25 |
| KADAMM АР-15000/22000-SMA(р)-КП | 15-22 | 10-25 | 1,6 | SMA (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-18000/40000-12-2,92(р)-КП | 18-40 | 12 | — | — | — | — | — |
| KADAMM АР-22000/33000-2,92(р)-КП | 22-33 | 10-25 | 1,6 | 2,92 (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-26500/40000-2,92(р)-КП | 26,5-40 | 10-25 | 1,6 | 2,92 (розетка) | ≤0,5 ≤2 ≤3 | ≤5% ≤15% ≤15% | 10-25 |
| KADAMM АР-33000/50000-КП | 33-50 | 10-25 | 1,5 | FUGP400 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-40000/60000-КП | 40-60 | 10-25 | 1,5 | FUGP500 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-5000/8000-N(р)-КП | 5-8 | 10-20 | 1,5 ≤1,6 ≤1,8 ≤2 ≤2,5 | N (розетка) | ≤0,5 ≤1 ≤2,5 ≤3,5 ≤4 | ≤5% ≤10% ≤20% ≤40% ≤67% | 10-20 |
| KADAMM АР-50000/75000-КП | 50-75 | 10-25 | 1,5 | FUGP620 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-60000/90000-КП | 60-90 | 10-25 | 1,5 | FUGP740 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-7000/10000-N(р)-КП | 7-10 | 10-20 | 1,5 ≤1,8 | N (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
| KADAMM АР-75000/110000-КП | 75-110 | 10-25 | 1,6 | FUGP900 | ≤0,5 ≤2 | ≤5% ≤15% | 10-25 |
| KADAMM АР-8000/12400-N(р)-КП | 8-12,4 | 10-20 | 1,5 | N (розетка) | ≤0,5 ≤2 | ≤5% ≤15% | 10-20 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM АР-КП: коэффициент усиления, дБ — от 12 у KADAMM АР-18000/40000-12-2,92(р)-КП до 10-20 у KADAMM АР-5000/8000-N(р)-КП; КСВН — от 1,5 ≤1,6 ≤1,8 ≤2 ≤2,5 у KADAMM АР-5000/8000-N(р)-КП до 1,6 у KADAMM АР-75000/110000-КП.
Серия KADAMM АР-КП (5 – 110 ГГц; диапазоны IEEE C, X, Ku, K, Ka, V, W): антенные измерения; испытания на ЭМС; облучатели; лаборатории и полигоны.
Комплект поставки модели серии KADAMM АР-КП: рупорная антенна, паспорт изделия.
Серия KADAMM АР-КП перекрывает 5 – 110 ГГц: KADAMM АР-5000/8000-N(р)-КП — 5-8; KADAMM АР-7000/10000-N(р)-КП — 7-10; KADAMM АР-8000/12400-N(р)-КП — 8-12,4; KADAMM АР-10000/15000-N(р)-КП — 10-15; KADAMM АР-12400/18000-SMA(р)-КП — 12,4-18; KADAMM АР-15000/22000-SMA(р)-КП — 15-22; KADAMM АР-15000/22000-2,92(р)-КП — 15-22; KADAMM АР-22000/33000-2,92(р)-КП — 22-33; ещё 7 в таблице исполнений.
Соединители серии KADAMM АР-КП — N, SMA; по моделям: KADAMM АР-5000/8000-N(р)-КП — N (розетка); KADAMM АР-7000/10000-N(р)-КП — N (розетка); KADAMM АР-8000/12400-N(р)-КП — N (розетка); KADAMM АР-10000/15000-N(р)-КП — N (розетка); KADAMM АР-12400/18000-SMA(р)-КП — SMA (розетка); KADAMM АР-15000/22000-SMA(р)-КП — SMA (розетка); ещё 8 в таблице исполнений.
У KADAMM АР-КП: диапазон 5 – 110 ГГц, 15 моделей, соединители N, SMA. У KADAMM АР-2КП-К: диапазон 2 – 110 ГГц, 17 моделей, соединители SMA, N.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АР-КП — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АР-КП могут уточняться без уведомления.
Поставляем Рупорные антенны круговой поляризации (конические) KADAMM АР-КП под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
