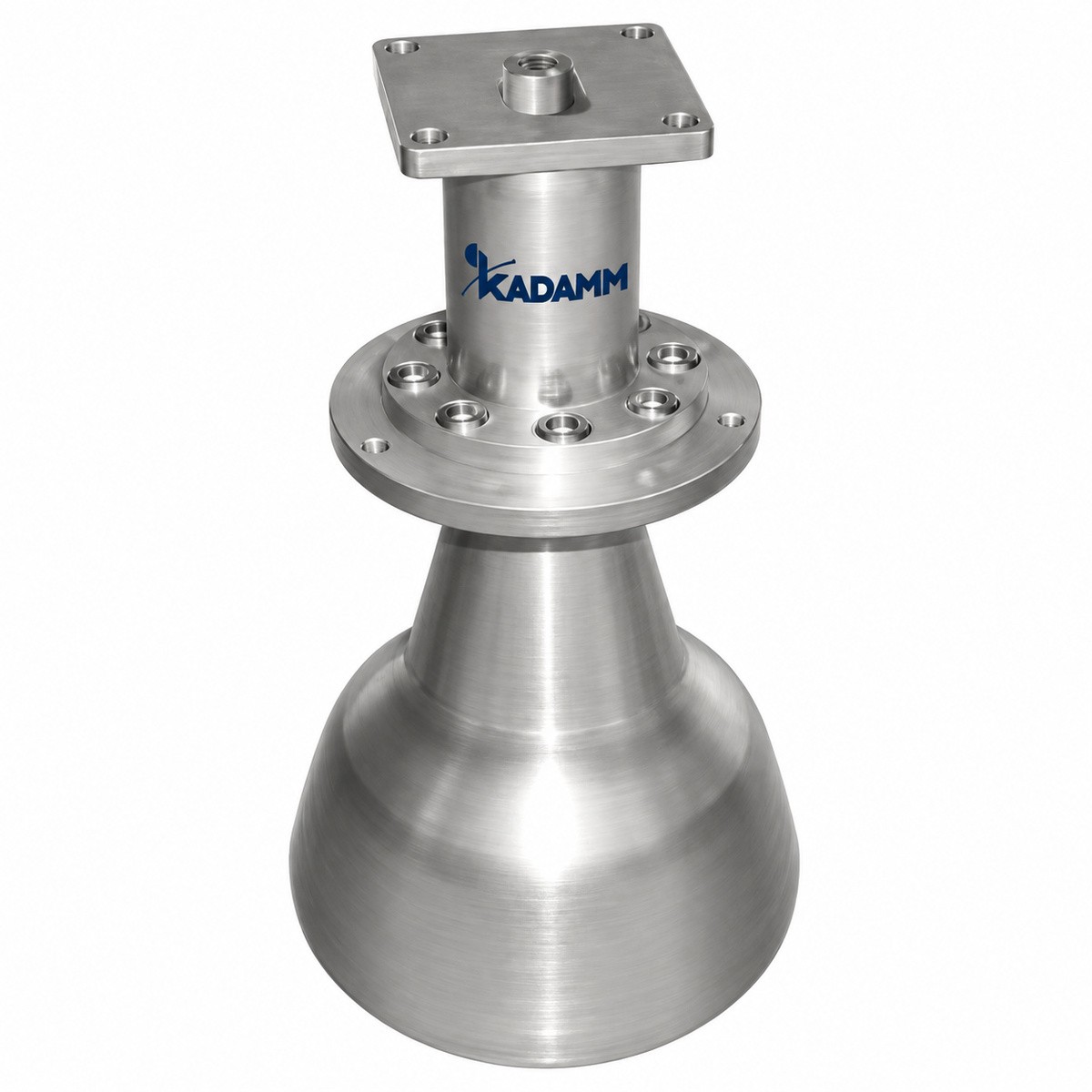

Рупорные антенны гофрированные и многомодовые: 28 моделей, диапазон серии 1,76 – 220 ГГц. Рупор — расширяющийся металлический волновод, формирующий направленный луч.
Серия KADAMM АР-Г — 28 моделей в диапазоне 1,76 – 220 ГГц, соединители SMA, N. Модели различаются: частоты, ку, КСВН, диаметр, входной интерфейс.
Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-Г — 28 моделей.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Диаметр, мм | Входной интерфейс, мм |
|---|---|---|---|---|---|
| KADAMM АР-10000/15000-20-SMA(р)-Г | 10-15 | 20 | 1,3 | — | — |
| KADAMM АР-12400/18000-16-SMA(р)-Г | 12,4-18 | 16 | 1,5 | — | — |
| KADAMM АР-140000/220000-22-Г | 140-220 | 22 | — | — | — |
| KADAMM АР-18000/22000-20-2,92(р)-Г | 18-22 | 20 | — | — | — |
| KADAMM АР-26500/40000-15-Г | 26,5-40 | 15 | — | — | — |
| KADAMM АР-50000/75000-16-1,0(р)-Г | 50-75 | 16 | 1,5 | — | — |
| KADAMM АР-6500/10600-15-N(р)-Г | 6,5-10,6 | 15 | 1,5 | — | — |
| KADAMM АР-Ø114,58-10-Г | 1,76-2,42 | 10 | 1,5 | Ø245 | Ø114,58 |
| KADAMM АР-Ø12,7-10-Г | 15,9-21,8 | 10 | 1,5 | Ø30 | Ø12,7 |
| KADAMM АР-Ø15,088-10-Г | 13,4-18,4 | 10 | 1,5 | Ø35 | Ø15,088 |
| KADAMM АР-Ø17,415-10-Г | 11,6-15,9 | 10 | 1,5 | Ø42 | Ø17,415 |
| KADAMM АР-Ø2,388-10-Г | 84,8-116 | 10 | 1,5 | Ø7,5 | Ø2,388 |
| KADAMM АР-Ø23,825-10-Г | 8,5-11,5 | 10 | 1,5 | Ø54 | Ø23,825 |
| KADAMM АР-Ø27,788-10-Г | 7,3-9,5 | 10 | 1,5 | Ø62 | Ø27,788 |
| KADAMM АР-Ø3,175-10-Г | 63,5-87,2 | 10 | 1,5 | Ø9 | Ø3,17 |
| KADAMM АР-Ø3,581-10-Г | 56,6-77,5 | 10 | 1,5 | Ø10 | Ø3,581 |
| KADAMM АР-Ø32,537-10-Г | 6,3-8,5 | 10 | 1,5 | Ø70 | Ø32,537 |
| KADAMM АР-Ø38,1-10-Г | 5,3-7,3 | 10 | 1,5 | Ø84 | Ø38,1 |
| KADAMM АР-Ø4,369-10-Г | 46,3-63,5 | 10 | 1,5 | Ø12 | Ø4,369 |
| KADAMM АР-Ø44,45-10-Г | 4,55-6,23 | 10 | 1,5 | Ø96 | Ø44,45 |
| KADAMM АР-Ø5,563-10-Г | 36,4-49,8 | 10 | 1,5 | Ø15 | Ø5,563 |
| KADAMM АР-Ø51,99-10-Г | 3,9-5,3 | 10 | 1,5 | Ø110 | Ø51,99 |
| KADAMM АР-Ø7,137-10-Г | 28,3-38,8 | 10 | 1,5 | Ø18 | Ø7,137 |
| KADAMM АР-Ø71,42-10-Г | 2,83-3,88 | 10 | 1,5 | Ø154 | Ø71,42 |
| KADAMM АР-Ø8,331-10-Г | 24,3-33,2 | 10 | 1,5 | Ø20 | Ø8,331 |
| KADAMM АР-Ø83,62-10-Г | 2,45-3,3 | 10 | 1,5 | Ø176 | Ø83,62 |
| KADAMM АР-Ø9,525-10-Г | 21,2-29,1 | 10 | 1,5 | Ø24 | Ø9,525 |
| KADAMM АР-Ø97,87-10-Г | 2,1-2,8 | 10 | 1,5 | Ø205 | Ø97,87 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
Выбор внутри серии KADAMM АР-Г: коэффициент усиления, дБ — от 22 у KADAMM АР-140000/220000-22-Г до 10 у KADAMM АР-Ø114,58-10-Г; КСВН — от 1,3 у KADAMM АР-10000/15000-20-SMA(р)-Г до 1,5 у KADAMM АР-6500/10600-15-N(р)-Г.
Серия KADAMM АР-Г (1,76 – 220 ГГц; диапазоны IEEE S, C, X, Ku, K, Ka, V, W): антенные измерения; испытания на ЭМС; облучатели; лаборатории и полигоны.
Комплект поставки модели серии KADAMM АР-Г: рупорная антенна, паспорт изделия.
Серия KADAMM АР-Г перекрывает 1,76 – 220 ГГц: KADAMM АР-Ø114,58-10-Г — 1,76-2,42; KADAMM АР-Ø97,87-10-Г — 2,1-2,8; KADAMM АР-Ø83,62-10-Г — 2,45-3,3; KADAMM АР-Ø71,42-10-Г — 2,83-3,88; KADAMM АР-Ø51,99-10-Г — 3,9-5,3; KADAMM АР-Ø44,45-10-Г — 4,55-6,23; KADAMM АР-Ø38,1-10-Г — 5,3-7,3; KADAMM АР-Ø32,537-10-Г — 6,3-8,5; ещё 20 в таблице исполнений.
У KADAMM АР-Г: диапазон 1,76 – 220 ГГц, 28 моделей, соединители SMA, N. У KADAMM АР-К: диапазон 2,07 – 116 ГГц, 26 моделей, соединители по таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АР-Г — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АР-Г могут уточняться без уведомления.
Поставляем Рупорные антенны гофрированные и многомодовые KADAMM АР-Г под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
