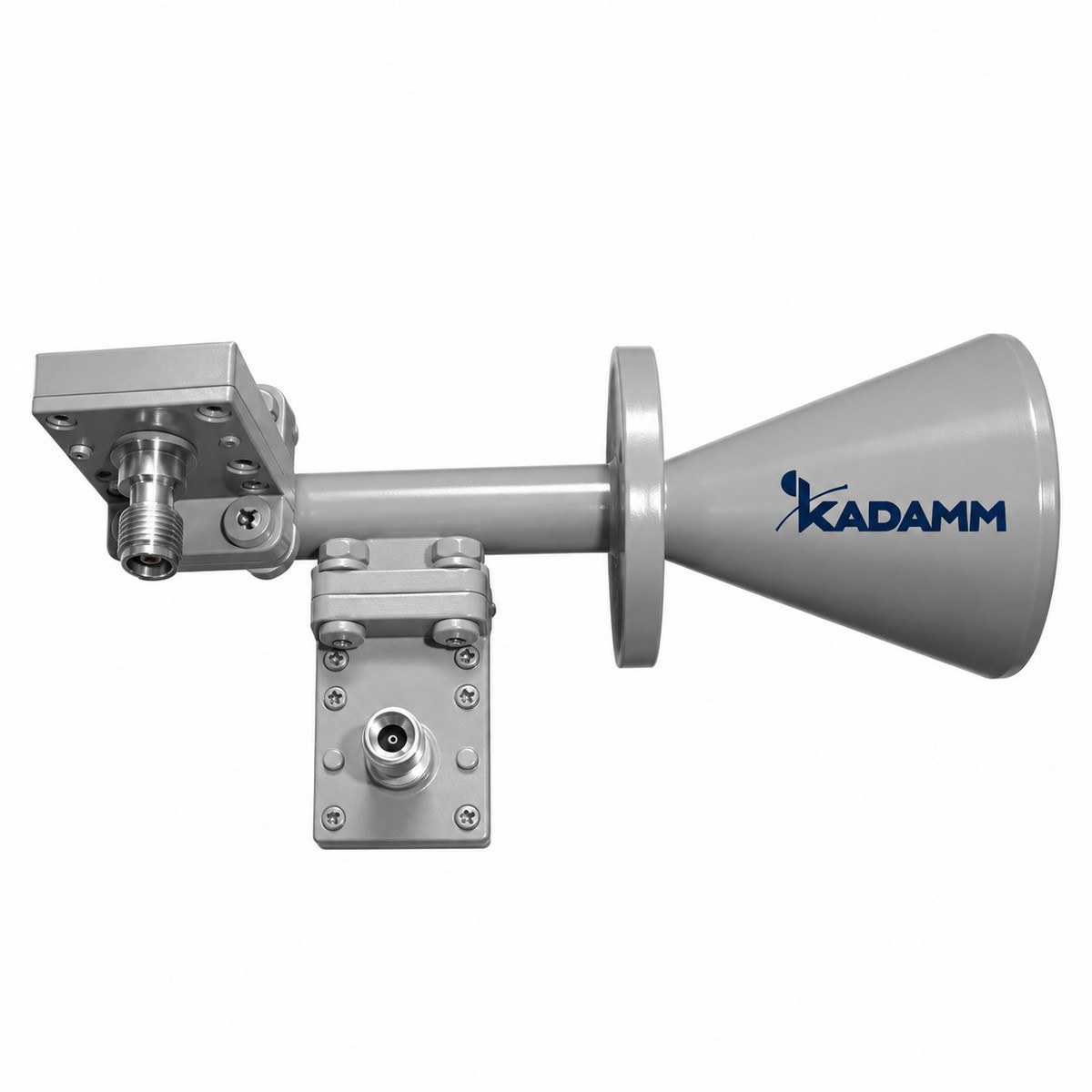

Рупорные антенны двухполяризационные: 23 модели в диапазоне 7 – 330 ГГц. Широкополосные рупоры с гребнями для измерений и ЭМС.
Серия KADAMM АРГ-2П — 23 модели в диапазоне 7 – 330 ГГц, соединители N, SMA. Модели различаются: частоты, ку, КСВН, габариты, волновод.
В серии KADAMM АРГ-2П — 23 модели, диапазон 7 – 330 ГГц; для каждой модели в таблице — диапазон, коэффициент усиления, КСВН, соединитель и габариты.
| Артикул | Частоты, ГГц | Ку, дБ | КСВН | Соединитель | Габариты, мм | Волновод | Материал | Полоса | Разв. поляр., дБ |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM АРГ-10000/15000-2П | 10-15 | 20 | — | — | 198,3×118×121,3 | — | — | — | — |
| KADAMM АРГ-26500/40000-2П-К | 26,5-40 | 20 | — | — | — | — | алюминий | — | — |
| KADAMM АРГ-WR10-18-2П | 75-110 | 18 | — | — | 52,2×20×20 | WR-10 | — | — | — |
| KADAMM АРГ-WR10-25-2П | 75-110 | 25 | 1,3 | — | 115,46×29,05×29,05 | WR-10 | — | — | — |
| KADAMM АРГ-WR10-2П | 75-110 | — | 1,6 | 波导口 | — | WR10 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR112-N(р)-2П | 7-10 | — | 1,5 | N (розетка) | — | WR112 | Al | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR12-16-2П | 60-90 | 16 | — | — | 51,7×20×20 | WR-12 | — | — | — |
| KADAMM АРГ-WR12-2П | 60-90 | — | 1,5 | 波导口 | — | WR12 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR15-18-2П | 50-75 | 18 | — | — | 56×23×23 | WR-15 | — | — | — |
| KADAMM АРГ-WR15-2П | 50-75 | — | 1,5 | 波导口 | — | WR15 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR19-2П | 40-60 | — | 1,5 | 波导口 | — | WR19 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR22-17-2П | 33-50 | 17 | — | — | 73,45×30,5×30,5 | WR-22 | — | — | — |
| KADAMM АРГ-WR22-2П | 33-50 | — | 1,5 | 波导口 | — | WR22 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR28-2,92(р)-2П | 26,5-40 | — | 1,6 | 2,92 (розетка) | — | WR28 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR3-2П | 220-330 | 25 | 1,5 | — | 62,92×23,5×23,5 | WR-3 | — | — | — |
| KADAMM АРГ-WR34-2,92(р)-2П | 22-33 | — | 1,6 | 2,92 (розетка) | — | WR34 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR4-2П | 200-240 | 25 | — | — | 81,12×22,08×19,09 | WR-4 | — | — | — |
| KADAMM АРГ-WR42-2,92(р)-2П | 17,6-26,7 | — | 1,6 | 2,92 (розетка) | — | WR42 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR51-SMA(р)-2П | 15-22 | — | 1,6 | SMA (розетка) | — | WR51 | медь | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR6-2П | 110-170 | 25 | 1,5 | — | 91,9×20,9×20,9 | WR-6 | — | — | — |
| KADAMM АРГ-WR62-SMA(р)-2П | 12-18 | — | 1,6 | SMA (розетка) | — | WR62 | Al | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR75-N(р)-2П | 10-15 | — | 1,6 | N (розетка) | — | WR75 | Al | ≤5% ≤40% | ≥30 ≥20 |
| KADAMM АРГ-WR90-N(р)-2П | 8-12,4 | — | 1,5 | N (розетка) | — | WR90 | Al | ≤5% ≤40% | ≥30 ≥20 |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Выбор внутри серии KADAMM АРГ-2П: коэффициент усиления, дБ — от 25 у KADAMM АРГ-WR3-2П до 16 у KADAMM АРГ-WR12-16-2П; КСВН — от 1,3 у KADAMM АРГ-WR10-25-2П до 1,6 у KADAMM АРГ-WR10-2П.
Серия KADAMM АРГ-2П (7 – 330 ГГц; диапазоны IEEE X, Ku, K, Ka, V, W): испытания на ЭМС; антенные измерения; радиомониторинг.
Комплект поставки модели серии KADAMM АРГ-2П: антенна, паспорт изделия.
Серия KADAMM АРГ-2П перекрывает 7 – 330 ГГц: KADAMM АРГ-WR112-N(р)-2П — 7-10; KADAMM АРГ-WR90-N(р)-2П — 8-12,4; KADAMM АРГ-WR75-N(р)-2П — 10-15; KADAMM АРГ-WR62-SMA(р)-2П — 12-18; KADAMM АРГ-WR51-SMA(р)-2П — 15-22; KADAMM АРГ-WR42-2,92(р)-2П — 17,6-26,7; KADAMM АРГ-WR34-2,92(р)-2П — 22-33; KADAMM АРГ-WR28-2,92(р)-2П — 26,5-40; ещё 15 в таблице исполнений.
Соединители серии KADAMM АРГ-2П — N, SMA; по моделям: KADAMM АРГ-WR112-N(р)-2П — N (розетка); KADAMM АРГ-WR90-N(р)-2П — N (розетка); KADAMM АРГ-WR75-N(р)-2П — N (розетка); KADAMM АРГ-WR62-SMA(р)-2П — SMA (розетка); KADAMM АРГ-WR51-SMA(р)-2П — SMA (розетка); KADAMM АРГ-WR42-2,92(р)-2П — 2,92 (розетка); ещё 7 в таблице исполнений.
У KADAMM АРГ-2П: диапазон 7 – 330 ГГц, 23 модели, соединители N, SMA. У KADAMM АРГ-СШ: диапазон 100 МГц – 67 ГГц, 25 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АРГ-2П — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АРГ-2П могут уточняться без уведомления.
Поставляем Рупорные антенны двухполяризационные KADAMM АРГ-2П под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
