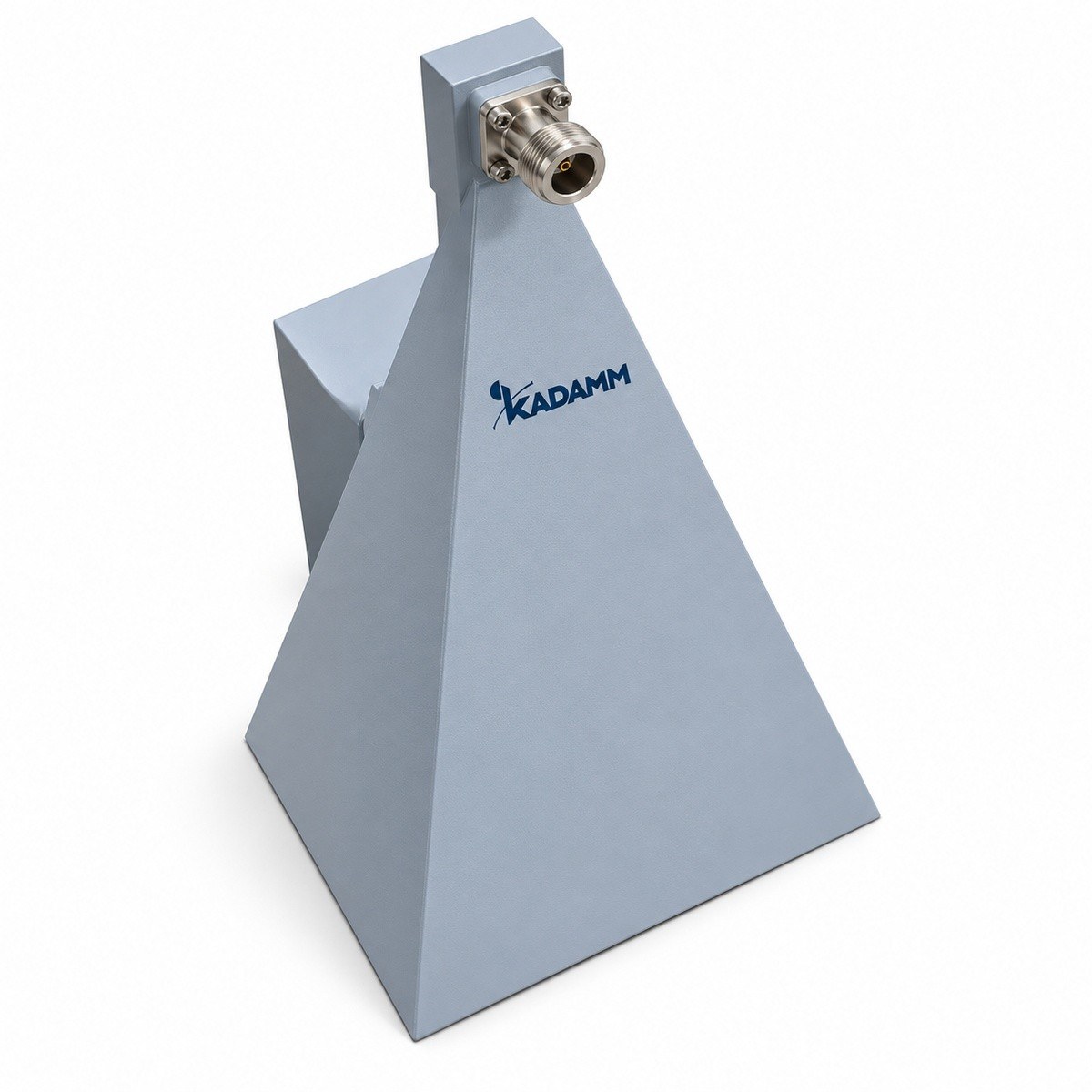

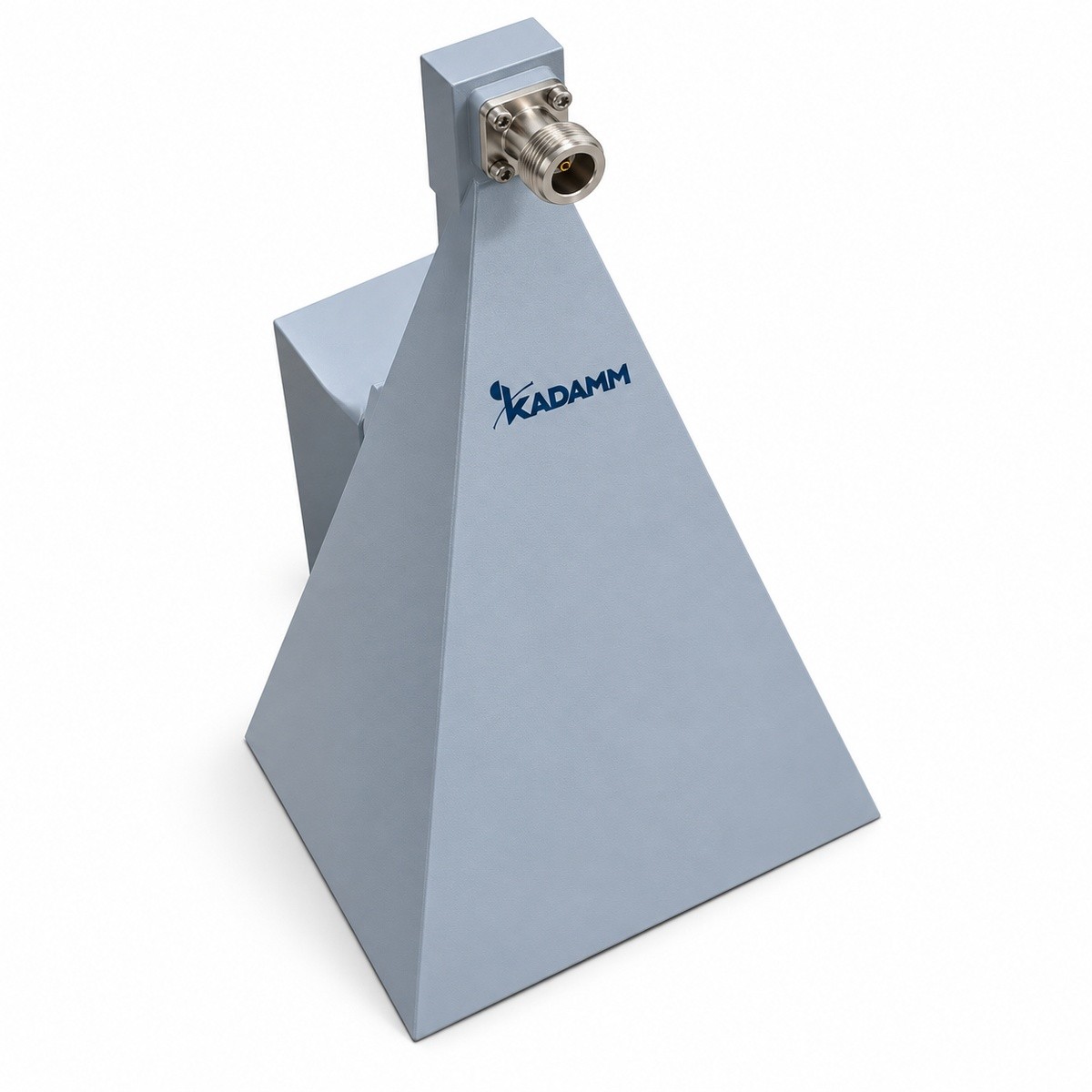

Рупорные антенны широкополосные: 5 моделей, диапазон серии 1 – 40 ГГц. Рупор — расширяющийся металлический волновод, формирующий направленный луч.
Серия KADAMM АР-Ш-2 — 5 моделей в диапазоне 1 – 40 ГГц, соединители N. Модели различаются: частоты, ку, материал, покрытие, луч.
Рупоры стандартного усиления служат опорой при антенных измерениях: точность их калиброванного усиления определяет точность измерения. Широкополосные рупоры с гребнями перекрывают несколько октав одной антенной. В серии KADAMM АР-Ш-2 — 5 моделей.
| Артикул | Частоты, ГГц | Ку, дБ | Соединитель | Материал | Покрытие | Луч, ° |
|---|---|---|---|---|---|---|
| KADAMM АР-1000/2000-15-N(р)-Ш | 1-2 | 10-15 | N (розетка) | Al | Oxid ize | 35°-55° |
| KADAMM АР-18000/40000-20-2,92(р)-Ш | 18-40 | 15-20 | 2,92 (розетка) | медь | Silve r plati ng | 15°-55° |
| KADAMM АР-2000/4000-15-N(р)-Ш | 2-4 | 10-15 | N (розетка) | Al | Oxid ize | 15°-55° |
| KADAMM АР-4000/8000-15-N(р)-Ш | 4-8 | 10-15 | N (розетка) | Al | Oxid ize | 15°-55° |
| KADAMM АР-8000/18000-20-N(р)-Ш | 8-18 | 15-20 | N (розетка) | Al | Oxid ize | 15°-55° |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,5 |
Выбор внутри серии KADAMM АР-Ш-2: коэффициент усиления, дБ — от 15-20 у KADAMM АР-18000/40000-20-2,92(р)-Ш до 10-15 у KADAMM АР-1000/2000-15-N(р)-Ш.
Серия KADAMM АР-Ш-2 (1 – 40 ГГц; диапазоны IEEE L, S, C, X, Ku, K, Ka): антенные измерения; испытания на ЭМС; облучатели; лаборатории и полигоны.
Комплект поставки модели серии KADAMM АР-Ш-2: рупорная антенна, паспорт изделия.
Серия KADAMM АР-Ш-2 перекрывает 1 – 40 ГГц: KADAMM АР-1000/2000-15-N(р)-Ш — 1-2; KADAMM АР-2000/4000-15-N(р)-Ш — 2-4; KADAMM АР-4000/8000-15-N(р)-Ш — 4-8; KADAMM АР-8000/18000-20-N(р)-Ш — 8-18; KADAMM АР-18000/40000-20-2,92(р)-Ш — 18-40.
Соединители серии KADAMM АР-Ш-2 — N; по моделям: KADAMM АР-1000/2000-15-N(р)-Ш — N (розетка); KADAMM АР-2000/4000-15-N(р)-Ш — N (розетка); KADAMM АР-4000/8000-15-N(р)-Ш — N (розетка); KADAMM АР-8000/18000-20-N(р)-Ш — N (розетка); KADAMM АР-18000/40000-20-2,92(р)-Ш — 2,92 (розетка).
У всех 5 моделей серии KADAMM АР-Ш-2: КСВН — 1,5.
У KADAMM АР-Ш-2: диапазон 1 – 40 ГГц, 5 моделей, соединители N. У KADAMM АР-2КП-Ш: диапазон 1 – 40 ГГц, 5 моделей, соединители N, SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АР-Ш-2 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АР-Ш-2 могут уточняться без уведомления.
Поставляем Рупорные антенны широкополосные KADAMM АР-Ш-2 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
