Девять типоразмеров KADAMM ШСХ

Рабочее место
Настольный и однодверный
ШСХ-115, ШСХ-160
Ставятся у поста или на стеллаж: 115 и 160 л. Берут туда, где номенклатура небольшая, а требования к влажности жёсткие — входной контроль, ремонтный участок, лаборатория.
Участок
Двухсекционные
ШСХ-240, ШСХ-320, ШСХ-435, ШСХ-540
От 240 до 540 л с раздельным доступом к половинам: вскрывается только нужная секция, вторая держит режим. Закрывают сменную потребность участка.

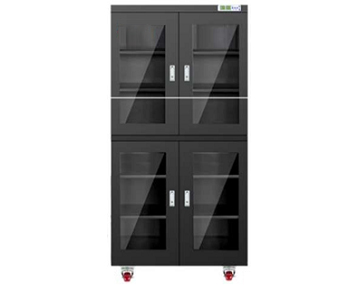

Склад
Три, четыре и шесть секций
ШСХ-728, ШСХ-870, ШСХ-1428
От 728 до 1428 л. Один корпус заменяет несколько небольших: одна точка учёта, один регистратор, один комплект документов для аудита вместо стопки.

Внутри каждого типоразмера — четыре диапазона влажности и до пяти исполнений корпуса. Диапазон задаётся сменным осушающим модулем, а не другим шкафом: если требования изменятся, переоснащение возможно без замены корпуса.

Как выбрать шкаф сухого хранения

Сначала диапазон влажности, потом объём. Диапазон выбирают по самой требовательной позиции в номенклатуре, а не по средней:

  • А, 1–10% RH — влагочувствительные компоненты (MSD) высоких уровней, BGA и QFN. При таком уровне хранение эквивалентно запаянному пакету с влагобарьером, и допустимое время на воздухе не расходуется.
  • Б, 10–20% RH — рабочее хранение: склад ЭКБ, межоперационный буфер, сушка перед пайкой, филамент для 3D-печати. Закрывает большую часть задач.
  • В, 20–60% RH — общее сухое хранение: оптика, фототехника, инструмент. Держит влажность ниже порога развития плесени и коррозии.
  • Н, азотное — когда мало убрать влагу, нужно убрать кислород: открытые кристаллы, серебрение, окисляемые покрытия.

Объём считают не «сколько влезет», а сколько позиций лежит одновременно и как часто их берут. Шкаф, забитый под завязку, хуже держит режим: воздуху негде проходить. Сомневаетесь между двумя соседними исполнениями по влажности — берите более строгое: уставку всегда можно поднять, а расширить диапазон модуля нельзя.

Антистатическое исполнение: зачем ESD-шкаф

Шкаф ESD отличается от обычного токопроводящим покрытием корпуса и полок и терминалом заземления. Смысл в том, что заряд, накопленный на корпусе, уходит на шину EPA-зоны, а не на компонент в момент, когда его достают. Антистатический шкаф сухого хранения по IEC 61340-5-1 — у нас стандартное исполнение, оно идёт с суффиксом ESD в артикуле.

Важно. Антистатические свойства работают только при подключённом заземлении. Терминал на корпусе нужно завести на шину EPA-зоны — без этого покрытие корпуса и полок остаётся просто покрытием.

Хранение филамента для 3D-печати

Отдельная и очень частая задача. PLA, PETG и особенно нейлон тянут влагу из воздуха, и деталь, напечатанная из отсыревшей катушки, идёт пузырями и расслаивается по слоям. Герметичный контейнер с силикагелем помогает ненадолго: силикагель насыщается, и его нужно доставать и сушить в духовке.

В зарубежных каталогах такие изделия проходят как filament dry box и dry box 2.0, но это тот же принцип: герметичный объём с поддержанием влажности. В шкафу сухого хранения катушки лежат при заданной влажности постоянно, а осушающий модуль регенерируется сам — расходников нет. Под филамент берут исполнение «Б» с диапазоном 10–20% RH; для мастерской обычно хватает настольного ШСХ-115 или ШСХ-160, для производственной печати — двухсекционных типоразмеров.

Хранение электронных компонентов и печатных плат

Основное применение категории. Влагочувствительные компоненты приходят в запаянных пакетах с влагобарьером, и с момента вскрытия у них начинает расходоваться допустимое время на воздухе (floor life) по IPC/JEDEC J-STD-033. Если вскрытую упаковку положить в шкаф с исполнением «А», отсчёт останавливается, и партию можно запускать в производство частями, а не целиком.

Вторая типовая задача — межоперационное хранение: платы с открытыми контактными площадками не набирают влагу за ночь и выходные. Третья — сушка перед пайкой оплавлением, чтобы избежать расслоения корпуса при нагреве.

Осушение без расходных материалов

Осушающий модуль работает на полимерном влагопоглотителе по циклу адсорбция–регенерация: набрав влагу, материал прогревается и отдаёт её наружу. Силикагель покупать и менять не нужно, отработанный материал не нужно утилизировать. При отключении питания влагопоглощение продолжается химически: за сутки без электричества влажность внутри поднимается не более чем на 10%, и разгружать шкаф при аварии сети не требуется.

Нормативная база

Антистатическое исполнение — по IEC 61340-5-1 (защита электронных компонентов от электростатических явлений). Уровни влагочувствительности и допустимое время на воздухе — IPC/JEDEC J-STD-033. Требования к сохраняемости изделий электронной техники — ГОСТ 21493, хранение печатных плат — ГОСТ 23216. Продукция поставляется с документами для приёмки и тендерных процедур.
