Глубокий двухсекционный шкаф на 540 л: 720 мм внутри под длинные изделия и оснастку. Четыре диапазона влажности.
Все исполнения собраны на одном корпусе: габариты, число полок и принцип осушения у них одинаковы. Выберите диапазон влажности и материал корпуса — артикул и цена пересчитаются.
Диапазон влажности
Исполнение корпуса
В наличии или под заказ. Антистатическое исполнение по IEC 61340-5-1.
Габариты, число полок, принцип осушения и точность поддержания во всех исполнениях одинаковы — отличается диапазон влажности и материал корпуса. Цену на выбранное исполнение уточняйте у менеджера: она зависит от исполнения и комплектации.

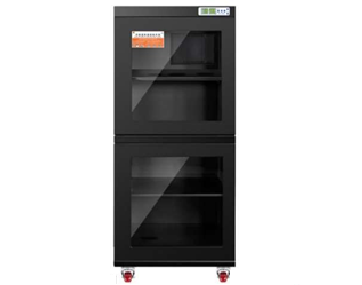

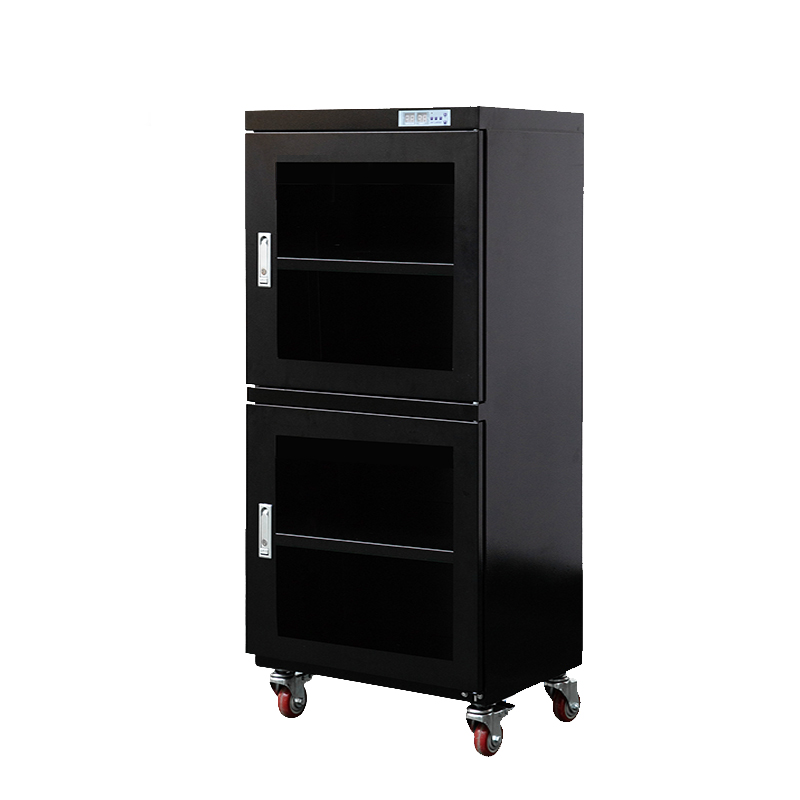

KADAMM ШСХ-540 — напольный шкаф сухого хранения объёмом 540 л. Глубокий корпус 750 мм: две секции, в которые входит то, что не помещается в стандартные шкафы по глубине.
Корпус из холоднокатаной стали 1,0 мм, смотровые двери из закалённого стекла 3,2 мм с замком, две секции с раздельным доступом. Полок 3, регулируются по высоте, поверхность перфорирована для циркуляции воздуха, нагрузка до 100 кг равномерно распределённой массы на полку.
Осушающий модуль работает на полимерном влагопоглотителе по циклу адсорбция–регенерация: набрав влагу, материал прогревается и отдаёт её наружу. Силикагель менять не нужно, расходных материалов нет. Управление построено на сплаве с памятью формы и микропроцессоре — задаётся только нужная влажность, уставка сохраняется при отключении питания.
В обиходе его зовут сухим боксом — сухие боксы и влагозащитный шкаф это он же, в спецификациях встречается «шкаф с контролем влажности», а в англоязычной документации — dry cabinet и dry box. Речь об одном и том же изделии. Мы называем его шкафом сухого хранения, потому что так он проходит в техдокументации и в заявках на закупку.
Антистатический шкаф сухого хранения и ESD шкаф сухого хранения — тоже про него: это исполнение с токопроводящим покрытием по IEC 61340-5-1, у нас оно стандартное.
Отдельная и частая задача: PLA, PETG и особенно нейлон тянут влагу из воздуха, и напечатанная из отсыревшей катушки деталь идёт пузырями и расслаивается. Пакеты с силикагелем и герметичные контейнеры помогают ненадолго — силикагель насыщается, и его нужно сушить. В шкафу сухого хранения катушки лежат при заданной влажности постоянно, а осушающий модуль регенерируется сам. Под эту задачу берут исполнение «Б» с диапазоном 10–20% RH.
Берут под негабаритные по глубине изделия и под склад с большой номенклатурой при ограниченной ширине помещения.
Шкаф берут там, где влага портит то, что лежит на складе, а обычный стеллаж или ящик с силикагелем задачу уже не решает.
Не подходит там, где нужен нагрев выше комнатной температуры: сушильный шкаф и шкаф сухого хранения решают разные задачи. Здесь осушение идёт при обычной температуре, содержимое не нагревается.
| Осушение без расходных материалов | Полимерный влагопоглотитель регенерируется нагревом и работает годами. Силикагель покупать и менять не нужно — в пересчёте на срок службы это заметная часть стоимости владения. |
| Закрывает сменную потребность участка | Объём рассчитан на суточный-недельный запас одного участка: партия не дробится между несколькими шкафами, и вся номенклатура смены лежит в одних условиях под одним журналом. |
| Секции открываются по отдельности | Оператор вскрывает только нужную секцию, остальные остаются закрытыми и держат режим. На шкафу с одной большой дверью каждое обращение сбрасывает влажность во всём объёме. |
| Полка держит 100 кг | Вдвое больше, чем у распространённых на рынке решений: плотная укладка плат и лотков не ограничена несущей способностью. |
| Содержимое переживает отключение питания | Влагопоглощение продолжается химически, за сутки влажность растёт не более чем на 10%. Разгружать шкаф при аварии сети не нужно. |
| Условия хранения подтверждаются документально | Опция регистрации данных через USB и сетевой мониторинг закрывают требования СМК и аудита заказчика: условия не только соблюдаются, но и доказываются. |
| Один корпус — четыре исполнения | Диапазон влажности задаётся осушающим модулем, а не другим шкафом: типоразмер 540 л выпускается в исполнениях А, Б, В и азотном Н. |
| Модель | Исполнение | Среда | Назначение |
|---|---|---|---|
| KADAMM ШСХ-540А-ESD | А · 1–10% RH | Осушение | Компоненты MSD высших классов |
| KADAMM ШСХ-540Б-ESD | Б · 10–20% RH | Осушение | Склад ЭКБ, сушка |
| KADAMM ШСХ-540В-ESD | В · 20–60% RH | Осушение | Оптика, общее хранение |
| KADAMM ШСХ-540Н-ESD | Н · азот, 1–60% RH | Азотная продувка | Открытые кристаллы |
Исполнение корпуса — суффикс к артикулу
| Суффикс | Исполнение |
|---|---|
| -ESD | Токопроводящее покрытие, терминал заземления. Стандарт для EPA-зоны |
| — (без суффикса) | Окрашенная сталь без токопроводящего покрытия |
| -НЖ | SUS 304 или SUS 316 под среду: санобработка, пары кислот, хлориды |
Габариты, число полок, принцип осушения и точность поддержания одинаковы во всех исполнениях — они в таблице характеристик ниже.
Пример заказа: KADAMM ШСХ-540А-ESD — шкаф сухого хранения 540 л, две секции, 1–10% RH, чёрный антистатический корпус
ШСХ — серия · 540 — объём, л · А — влажность 1–10% RH (Б 10–20, В 20–60, Н азотное) · -ESD — чёрный антистатический корпус; без суффикса — белый, -НЖ — нержавеющая сталь. В артикуле ровно один суффикс
| Параметр | Значение |
|---|---|
| Точность поддержания влажности | ±3% RH |
| Точность по температуре | ±1 °C |
| Способ осушения | Полимерный влагопоглотитель, цикл адсорбция–регенерация, без расходников |
| Работа без питания | Рост влажности не более 10% за 24 часа |
| Индикация | Светодиодный дисплей: влажность и температура |
| Материал корпуса | Холоднокатаная сталь 1,0 мм в стандартном исполнении; нержавеющая сталь SUS 304 или SUS 316 — по заказу |
| Покрытие ESD-исполнения | Токопроводящая порошковая окраска, от 1 МОм до 1 ГОм |
| Остекление двери | Закалённое стекло, 3,2 мм |
| Замок | Ручка-замок с защитой от вскрытия |
| Габариты (В×Ш×Г) | 1500 × 600 × 750 мм |
| Внутренние размеры (В×Ш×Г) | 1318 × 598 × 720 мм |
| Вместимость | 540 л |
| Дверей | 2 |
| Полок | 3, регулируются по высоте |
| Размер полки (Ш×Г×толщина) | 625 × 550 × 17 мм |
| Нагрузка на полку | До 100 кг равномерно распределённой массы |
| Формат установки | Напольное |
| Масса | 65 кг |
| Питание | 220 В, 50/60 Гц |
| Потребляемая мощность | 15–60 Вт |
| Гарантия | 3 года |
Габариты, число полок и размер полки — по прайсу изготовителя; питание, мощность и масса — по даташитам на модель. Максимальные габариты изделия, которое помещается внутрь, рассчитываем под вашу номенклатуру по запросу.
| Параметр | KADAMM ШСХ-435 | KADAMM ШСХ-540 | KADAMM ШСХ-728 |
|---|---|---|---|
| Формат | Напольный, 2 секции | Напольный, 2 секции | Напольный, 3 секции |
| Объём | 435 л | 540 л | 728 л |
| Исполнения по влажности | А / Б / В / Н | А / Б / В / Н | А / Б / В / Н |
| Габариты В×Ш×Г | 1030 × 900 × 600 | 1500 × 600 × 750 | 1920 × 600 × 710 |
| Карточка серии | Открыть | ← Вы здесь | Открыть |
Вся линейка — девять типоразмеров
Шкаф покупают не «на всякий случай», а под конкретную повторяющуюся операцию. Самые частые для этого типоразмера:
Точное время выхода на режим зависит от загрузки и влажности в помещении. Ориентир по вашей номенклатуре уточняйте у менеджера.
Прямого ГОСТа на конструкцию шкафа сухого хранения нет. Требования складываются из нескольких источников, и все они у шкафа закрыты.
| ГОСТ 21493 | Изделия электронной техники. Требования по сохраняемости и методы испытаний. Основной российский документ, на который ссылаются при приёмке и в тендерах. |
| ГОСТ 23216 | Хранение печатных плат. Применяется, когда на складе лежат платы и многослойные заготовки. |
| ТР ТС | Сертификация соответствия Таможенного союза. Копии документов предоставляются по запросу. |
| IEC 61340-5-1 | Защита электронных изделий от электростатических явлений. По нему выполнено антистатическое исполнение: токопроводящее покрытие корпуса с поверхностным сопротивлением от 1 МОм до 1 ГОм, антистатические полки, терминал заземления как опция. |
| IPC/JEDEC J-STD-033 | Международный стандарт обращения с влагочувствительными компонентами: упаковка, транспортировка, хранение. Задаёт уровни влагочувствительности MSL и расход допустимого времени на воздухе (floor life). Хранение при 5% RH и ниже приравнивается к запаянному пакету с влагобарьером. На него ссылаются технологи в электронике, поэтому приводим наравне с ГОСТами. |
Для тендерных процедур по запросу выдаём сертификаты, паспорт изделия и руководство по эксплуатации.
При отключении питания шкаф можно не разгружать: влагопоглощение продолжается химически, и за сутки влажность внутри поднимается не более чем на 10%.
Шкаф закрывает хранение, но защита компонента разрывается там, где его достают из шкафа и несут на линию. Полный контур собирается из четырёх звеньев:
| Хранение | Шкафы сухого хранения ШСХ: девять типоразмеров от 115 до 1428 л, четыре исполнения по влажности, включая азотное. |
| Перенос | Антистатическая тара и упаковочные материалы: кассетницы, лотки, пакеты с влагобарьером — компонент не контактирует с воздухом по дороге. |
| Рабочее место | ESD-столы, коврики, браслеты и средства заземления: заряд отводится там, где изделие достают из тары. |
| Контроль | Регистрация влажности и температуры, сигнальная лампа, сетевой мониторинг — условия хранения подтверждаются документально. |
Подберём и посчитаем контур целиком — от шкафа до браслета оператора.
Устанавливаются на производстве при заказе. Указывайте опции при оформлении заявки — в конфигураторе или в письме менеджеру.
| Опция | Что даёт |
|---|---|
| Держатель катушек SMT | Ложемент под катушки с лентой: хранение без переукладки в лоток. |
| USB-порт для регистратора | Запись влажности и температуры для аудита СМК и подтверждения условий хранения. |
| Сигнальная лампа | Световая индикация выхода влажности или температуры за пределы уставки. |
| Сигнализация по влажности | Звуковое и световое оповещение при превышении заданного значения. |
| Контроль температуры | Терморегулирование в дополнение к поддержанию влажности. |
| Терминал заземления ESD | Разъём для антистатического браслета оператора на лицевой панели. |
| Порт подачи азота | Штуцер и клапан для подключения азотной линии с автоотсечкой по уставке. |
| Система быстрой осушки | Сокращает время выхода на режим после загрузки и открывания двери. |
| Сетевой мониторинг | Передача показаний на компьютер для непрерывной регистрации условий хранения. |
| Дополнительная полка | Увеличение числа уровней хранения. |
| Виброгасящие опоры | Установка на стационарное место вместо штатных опор. |
Конфигуратор заказа
Выберите модели и количество — получите готовую спецификацию для заявки.
Шкаф сухого хранения работает в связке с остальным оснащением участка: без заземления и антистатики на рабочем месте защита разрывается там, где компонент достают из шкафа.
