Кабельные сборки (джамперы) KADAMM — до 40 ГГц, 32 модели

Кабельные сборки (джамперы): 32 модели. Конструкция, затухание на частотах и допустимая мощность — в таблице. В разделе 7 серий КАДАММ (KADAMM), соединители по таблице исполнений. Полные таблицы исполнений с артикулами — в карточках серий, технические описания — в PDF на страницах серий.

Что это и зачем

Коаксиальный кабель СВЧ — гибкая или жёсткая линия передачи с соосными внешним и внутренним проводниками. На его основе собирают кабельные сборки с соединителями нужных типов и длины.

В серии KADAMM — 32 модели. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.

Устройство и принцип работы: кабель СВЧ коаксиальный

Коаксиальный кабель СВЧ — гибкая или полужёсткая линия передачи, которой соединяют узлы тракта: приборы, модули, антенны, измерительную оснастку. Кабели этого раздела рассчитаны на сантиметровый и миллиметровый диапазоны, поэтому у них нормированы погонное затухание, стабильность фазы и экранирование, а не только волновое сопротивление.

Внутренний проводник — сплошной или многопроволочный, обычно посеребрённая медь или омеднённая сталь. Диэлектрик — сплошной или пористый фторопласт, вспененный полиэтилен. Внешний проводник — медная трубка (полужёсткий кабель), пропитанная припоем оплётка (полугибкий), спирально навитая лента с оплёткой (гибкий); поверх — промежуточные слои и оболочка, у измерительных и полевых кабелей — броня.

Потери в кабеле складываются из потерь в проводниках — растут с частотой из-за скин-эффекта — и потерь в диэлектрике, растущих пропорционально частоте. Пористый диэлектрик с низкой диэлектрической проницаемостью уменьшает обе составляющие и ускоряет распространение волны. Верхний предел частоты кабеля — появление высших типов волн, он тем выше, чем меньше диаметр. Отсюда главный компромисс: тонкий кабель работает выше по частоте, толстый — с меньшими потерями и большей мощностью.

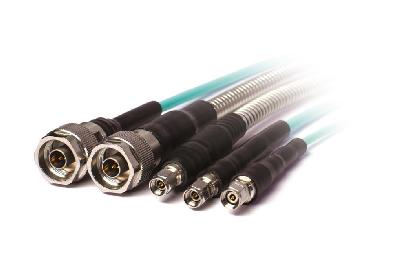

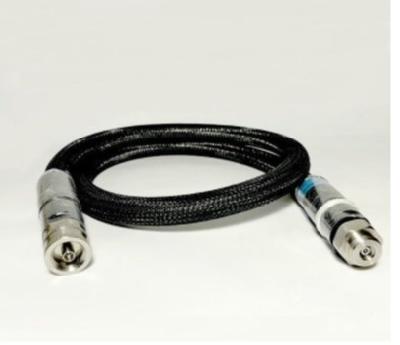

• Кабельная сборка (серия КСИ). Кабель с заделанными соединителями и измеренными характеристиками; кабель — для собственной заделки под нужную длину и соединители.
• Волновод. Меньше потери на высоких частотах и выше мощность, но жёсткий и узкополосный по типоразмеру.
• Полужёсткий против гибкого кабеля. Полужёсткий — лучшая экранировка и стабильность, гибкий — удобство монтажа и многократные перемещения.

Серии в разделе

Как выбрать

Выберите кабель по верхней частоте, затем оцените потери на нужной длине по затуханию в дБ на 100 м и проверьте допустимую мощность на рабочей частоте. Для подвижных соединений ориентируйтесь на многократный радиус изгиба.
