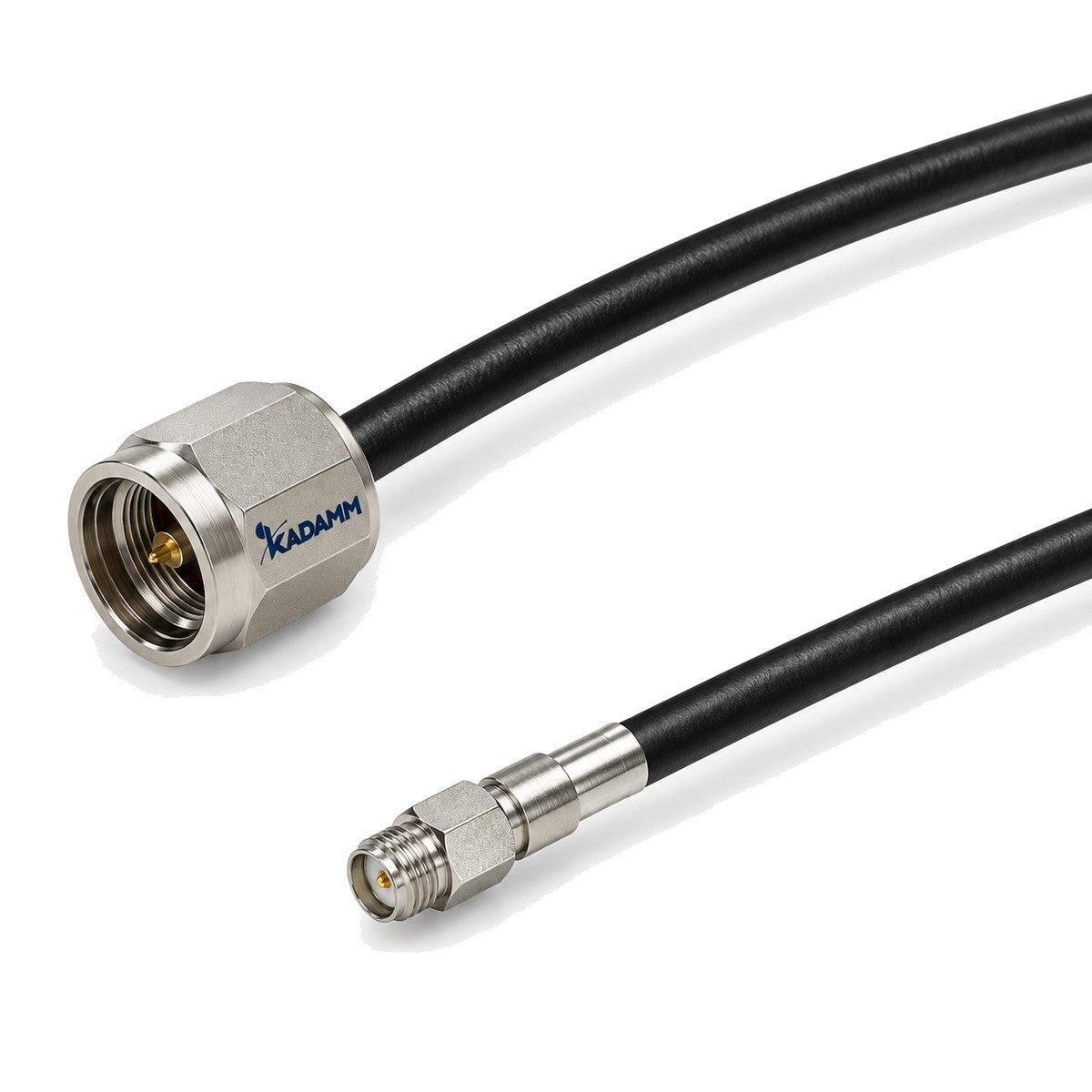

Кабели СВЧ с низкими потерями для систем связи: 10 моделей. Конструкция, затухание на частотах и допустимая мощность — в таблице.
Серия KADAMM КС-НП-С — 10 моделей в диапазоне до 5,8 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.
В серии KADAMM КС-НП-С — 10 моделей. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.
Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.
Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.
Кабели с низкими потерями для систем связи. Эта серия ориентирована на антенно-фидерные тракты систем связи — станции сотовых сетей, распределённые антенные системы, связь в зданиях. Помимо затухания и мощности, для таких трактов важен уровень пассивной интермодуляции: при работе нескольких передатчиков на общий кабель нелинейность контактов и материалов порождает паразитные составляющие, попадающие в полосу приёма. Кабели имеют пористый диэлектрик и экран, рассчитанные на малое затухание в диапазонах подвижной связи, а также нормированную эффективность экранирования. В таблице для каждой модели приведены погонное затухание и допустимая средняя мощность на ряде частот: мощность снижается с ростом частоты, потому что растут потери и нагрев кабеля. При проектировании выбирают сечение по длине фидера и допустимым потерям, проверяют мощность на верхней рабочей частоте и сочетают кабель с соединителями низкой интермодуляции. Заделку выполняют аккуратно: стружка и неплотный контакт экрана резко ухудшают интермодуляцию. Для распределённых антенных систем внутри зданий выбирают кабели меньшего диаметра, удобные для прокладки по коридорам и шахтам; для фидеров к антеннам на мачтах — более толстые, с меньшим погонным затуханием. Наружный диаметр и радиус изгиба из таблицы определяют, как кабель пройдёт через кабельные каналы и проходки. Интермодуляцию всей линии проверяют после монтажа специальным анализатором, потому что её определяют прежде всего соединители и качество заделки.
| Параметр | По серии |
|---|---|
| Моделей в серии | 10 |
| Диапазон частот серии | до 5,8 ГГц |
| Затухание, дБ/100 м на 0.03 ГГц | 1,4–12,9 дБ/100 м на 0.03 ГГц |
| Затухание, дБ/100 м на 0.05 ГГц | 1,8–16,7 дБ/100 м на 0.05 ГГц |
| Затухание, дБ/100 м на 0.15 ГГц | 3,2–29,4 дБ/100 м на 0.15 ГГц |
| Затухание, дБ/100 м на 0.22 ГГц | 3,9–35,8 дБ/100 м на 0.22 ГГц |
| Затухание, дБ/100 м на 0.45 ГГц | 5,7–52 дБ/100 м на 0.45 ГГц |
| Затухание, дБ/100 м на 0.9 ГГц | 8,4–75,1 дБ/100 м на 0.9 ГГц |
| Затухание, дБ/100 м на 1.5 ГГц | 11,1–99 дБ/100 м на 1.5 ГГц |
| Затухание, дБ/100 м на 1.8 ГГц | 12,3–109,3 дБ/100 м на 1.8 ГГц |
| Затухание, дБ/100 м на 2 ГГц | 13–116 дБ/100 м на 2 ГГц |
| Затухание, дБ/100 м на 2.5 ГГц | 14,8–132 дБ/100 м на 2.5 ГГц |
| Затухание, дБ/100 м на 5.8 ГГц | 24,2–212 дБ/100 м на 5.8 ГГц |
| Средняя мощность, Вт на 0.03 ГГц | 230–5510 Вт на 0.03 ГГц |
| Средняя мощность, Вт на 0.05 ГГц | 180–4240 Вт на 0.05 ГГц |
| Средняя мощность, Вт на 0.15 ГГц | 100–2410 Вт на 0.15 ГГц |
| Средняя мощность, Вт на 0.22 ГГц | 83–1970 Вт на 0.22 ГГц |
| Средняя мощность, Вт на 0.45 ГГц | 57–1350 Вт на 0.45 ГГц |
| Средняя мощность, Вт на 0.9 ГГц | 39–930 Вт на 0.9 ГГц |
| Средняя мощность, Вт на 1.5 ГГц | 29–700 Вт на 1.5 ГГц |
| Средняя мощность, Вт на 1.8 ГГц | 27–630 Вт на 1.8 ГГц |
| Средняя мощность, Вт на 2 ГГц | 25–590 Вт на 2 ГГц |
| Средняя мощность, Вт на 2.5 ГГц | 22–520 Вт на 2.5 ГГц |
| Средняя мощность, Вт на 5.8 ГГц | 13–320 Вт на 5.8 ГГц |
| Наружный диаметр | 2,8–15 мм |
| Погонная масса, г/м | 10–250 г/м |
| Частота отсечки | 10–63 ГГц |
| Коэффициент укорочения (скорость распространения), % | 66–87 % |
| Испытательное напряжение, В (пост.) | 500–4000 В (пост.) |
| Радиус изгиба (монтажный / многократный) | 6,4–40 мм |
| Срок службы на открытом воздухе, лет | 20 лет |
| Диаметр, мм | внутренний проводник | 0,46–4,47 мм | внутренний проводник |
| Диаметр, мм | диэлектрик | 1,52–11,56 мм | диэлектрик |
| Диаметр, мм | внешний проводник | 1,65–11,72 мм | внешний проводник |
| Диаметр, мм | внешний экран | 2,11–12,45 мм | внешний экран |
| Диаметр, мм | оболочка | 2,8–15 мм | оболочка |
| Артикул | Частоты, ГГц | 0,03 ГГц | 0,05 ГГц | 0,15 ГГц | 0,22 ГГц | 0,45 ГГц | 0,9 ГГц | 1,5 ГГц | 1,8 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 5,8 | 2,2 | 2,9 | 5,1 | 6,2 | 8,9 | 12,8 | 16,9 | 18,6 |
| KADAMM КС-1000U | 5,8 | 2,7 | 3,5 | 6,1 | 7,4 | 10,7 | 15,4 | 20,3 | 22,4 |
| KADAMM КС-1500-2 | 5,8 | 1,4 | 1,8 | 3,2 | 3,9 | 5,7 | 8,4 | 11,1 | 12,3 |
| KADAMM КС-1500U | 2 | 1,7 | 2,2 | 3,8 | 4,6 | 6,8 | 9,8 | 13,1 | 14,5 |
| KADAMM КС-280-2 | 5,8 | 12,9 | 16,7 | 29,4 | 35,8 | 52,0 | 75,1 | 99,0 | 109,3 |
| KADAMM КС-500-4 | 5,8 | 6,5 | 8,4 | 14,7 | 17,8 | 25,7 | 36,7 | 47,9 | 52,8 |
| KADAMM КС-500U | 5,8 | 7,7 | 10,0 | 17,4 | 21,1 | 30,4 | 43,5 | 56,8 | 62,5 |
| KADAMM КС-600-2 | 5,8 | 4,4 | 5,7 | 10,0 | 12,2 | 17,5 | 25,1 | 32,8 | 36,1 |
| KADAMM КС-600U | 5,8 | 5,3 | 6,9 | 12,1 | 14,6 | 21,1 | 30,2 | 39,5 | 43,4 |
| KADAMM КС-700 | 5,8 | 3,5 | 4,6 | 8,0 | 9,7 | 14,1 | 20,2 | 26,4 | 29,1 |
| Артикул | 2 ГГц | 2,5 ГГц | 5,8 ГГц |
|---|---|---|---|
| KADAMM КС-1000-2 | 19,7 | 22,3 | 35,6 |
| KADAMM КС-1000U | 23,7 | 26,7 | 42,8 |
| KADAMM КС-1500-2 | 13,0 | 14,8 | 24,2 |
| KADAMM КС-1500U | 15,4 | — | — |
| KADAMM КС-280-2 | 116 | 132 | 212 |
| KADAMM КС-500-4 | 55,8 | 62,8 | 98,6 |
| KADAMM КС-500U | 66,1 | 75,4 | 117 |
| KADAMM КС-600-2 | 38,1 | 42,9 | 67,5 |
| KADAMM КС-600U | 45,9 | 51,7 | 81,3 |
| KADAMM КС-700 | 30,8 | 34,7 | 55,0 |
| Артикул | 0,03 ГГц | 0,05 ГГц | 0,15 ГГц | 0,22 ГГц | 0,45 ГГц | 0,9 ГГц | 1,5 ГГц | 1,8 ГГц | 2 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 3330 | 2570 | 1470 | 1200 | 830 | 580 | 440 | 400 | 370 |
| KADAMM КС-1000U | 2770 | 2140 | 1220 | 1000 | 690 | 480 | 360 | 330 | 310 |
| KADAMM КС-1500-2 | 5510 | 4240 | 2410 | 1970 | 1350 | 930 | 700 | 630 | 590 |
| KADAMM КС-1500U | 4590 | 3540 | 2010 | 1640 | 1130 | 770 | 580 | 530 | 500 |
| KADAMM КС-280-2 | 230 | 180 | 100 | 83 | 57 | 39 | 29 | 27 | 25 |
| KADAMM КС-500-4 | 890 | 680 | 390 | 320 | 220 | 160 | 120 | 110 | 100 |
| KADAMM КС-500U | 780 | 610 | 350 | 280 | 200 | 140 | 100 | 90 | 90 |
| KADAMM КС-600-2 | 1490 | 1150 | 660 | 540 | 380 | 260 | 200 | 180 | 170 |
| KADAMM КС-600U | 1240 | 960 | 550 | 450 | 310 | 220 | 170 | 150 | 140 |
| KADAMM КС-700 | 2090 | 1620 | 920 | 760 | 520 | 360 | 280 | 250 | 240 |
| Артикул | 2,5 ГГц | 5,8 ГГц |
|---|---|---|
| KADAMM КС-1000-2 | 330 | 210 |
| KADAMM КС-1000U | 280 | 170 |
| KADAMM КС-1500-2 | 520 | 320 |
| KADAMM КС-1500U | — | — |
| KADAMM КС-280-2 | 22 | 13 |
| KADAMM КС-500-4 | 90 | 60 |
| KADAMM КС-500U | 80 | 50 |
| KADAMM КС-600-2 | 150 | 100 |
| KADAMM КС-600U | 130 | 80 |
| KADAMM КС-700 | 210 | 130 |
| Артикул | Наружный диаметр, мм | Погонная масса, г/м | Частота отсечки, ГГц | Коэффициент укорочения (скорость распространения), % | Испытательное напряжение, В (пост.) | Радиус изгиба (монтажный / многократный), мм | Срок службы на открытом воздухе, лет |
|---|---|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 10,00 | 100 | 16,2 | 84 | 2500 | 25,0 / 100,0 | 20 или 10 |
| KADAMM КС-1000U | 10,30 | 130 | 16,2 | 85 | 2500 | 25,0 / 100,0 | 20 |
| KADAMM КС-1500-2 | 15,00 | 200 | 10,3 | 87 | 4000 | 38,0 / 152,0 | 20 или 10 |
| KADAMM КС-1500U | 15,00 | 250 | 10 | 87 | 4000 | 40,0 / 80,0 | 20 |
| KADAMM КС-280-2 | 2,80 | 10 | 63 | 66 | 500 | 6,4 / 28,0 | 20 или 10 |
| KADAMM КС-500-4 | 5,00 | 30 | 41 | 80 | 1000 | 12,0 / 50,0 | 20 или 10 |
| KADAMM КС-500U | 5,00 | 30 | 41 | 80 | 1000 | 12,0 / 50,0 | 20 |
| KADAMM КС-600-2 | 6,00 | 50 | 30 | 83 | 1500 | 20,0 / 65,0 | 20 или 10 |
| KADAMM КС-600U | 6,00 | 50 | 31 | 84 | 1500 | 20,0 / 65,0 | 20 |
| KADAMM КС-700 | 7,60 | 80 | 24,5 | 83 | 2000 | 25,0 / 76,0 | 20 или 10 |
| Артикул | внутренний проводник | диэлектрик | внешний проводник | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-1000-2 | 2,74 | 7,24 | 7,39 | 8,13 | 10,00 |
| KADAMM КС-1000U | 2,74 | 7,24 | 7,39 | 8,13 | 10,30 |
| KADAMM КС-1500-2 | 4,47 | 11,56 | 11,72 | 12,45 | 15,00 |
| KADAMM КС-1500U | 4,47 | 11,56 | 11,71 | 12,45 | 15,00 |
| KADAMM КС-280-2 | 0,46 | 1,52 | 1,65 | 2,11 | 2,80 |
| KADAMM КС-500-4 | 0,94 | 2,79 | 2,95 | 3,53 | 5,00 |
| KADAMM КС-500U | 0,97 | 2,79 | 2,95 | 3,53 | 5,00 |
| KADAMM КС-600-2 | 1,42 | 3,81 | 3,94 | 4,52 | 6,00 |
| KADAMM КС-600U | 1,42 | 3,81 | 3,94 | 4,52 | 6,00 |
| KADAMM КС-700 | 1,78 | 4,83 | 4,98 | 5,72 | 7,60 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Волновое сопротивление, Ом | 50 |
| Эффективность экранирования, дБ | более 90 |
| Рабочая температура, °C | -40–+85 |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Конструкция | внутренний проводник | омеднённая сталь — KADAMM КС-280-2 |
| Конструкция | диэлектрик | PE — KADAMM КС-280-2 |
| Конструкция | внешний проводник | двусторонняя алюминиевая фольга — KADAMM КС-280-2 |
| Конструкция | внешний экран | луженая медная оплётка — KADAMM КС-280-2 |
| Конструкция | оболочка | PE или PVC — KADAMM КС-280-2 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Предел работы кабеля; ограничен появлением высших типов волн в его сечении. В серии: 2–5,8 ГГц. |
| Частота отсечки, ГГц | Частота появления высших типов волн: выше неё кабель неприменим. В серии: 10–63 ГГц. |
| Затухание, дБ/100 м на 0.03 ГГц | Погонное затухание на указанной частоте: умножьте на длину трассы, чтобы получить потери линии. В серии: 1,4–12,9 дБ/100 м на 0.03 ГГц. |
| Средняя мощность, Вт на 0.03 ГГц | Допустимая непрерывная мощность на указанной частоте; ограничена нагревом и снижается с ростом частоты. В серии: 230–5510 Вт на 0.03 ГГц. |
| Коэффициент укорочения (скорость распространения), % | Отношение скорости волны в кабеле к скорости света: определяет электрическую длину отрезка. В серии: 66–87 %. |
| Испытательное напряжение, В (пост.) | Напряжение, которым проверяют прочность изоляции. В серии: 500–4000 В (пост.). |
| Радиус изгиба (монтажный / многократный), мм | Монтажный — при однократном изгибе при прокладке, многократный — для движущихся линий. В серии: 6,4–40 мм. |
| Наружный диаметр, мм | Диаметр по оболочке — для прокладки и выбора соединителя. В серии: 2,8–15 мм. |
| Диаметр, мм | внутренний проводник | Диаметры слоёв конструкции: по ним подбирают соединитель и схему разделки. В серии: 0,46–4,47 мм | внутренний проводник. |
| Погонная масса, г/м | Масса метра кабеля — для расчёта нагрузки на крепления. В серии: 10–250 г/м. |
| Срок службы на открытом воздухе, лет | Ресурс кабеля при прокладке на открытом воздухе. В серии: 20 лет. |
Выбор внутри серии KADAMM КС-НП-С: затухание, дБ/100 м на 0.03 ГГц — от 1,4 у KADAMM КС-1500-2 до 12,9 у KADAMM КС-280-2; затухание, дБ/100 м на 0.05 ГГц — от 1,8 у KADAMM КС-1500-2 до 16,7 у KADAMM КС-280-2; затухание, дБ/100 м на 0.15 ГГц — от 3,2 у KADAMM КС-1500-2 до 29,4 у KADAMM КС-280-2.
Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.
Комплект поставки модели серии KADAMM КС-НП-С: кабель или кабельная сборка, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
С частотой растут потери, больше мощности переходит в тепло; допустимая мощность ограничена нагревом диэлектрика.
В многочастотных трактах связи нелинейность проводников и экрана создаёт помехи в полосе приёма станции.
Серия KADAMM КС-НП-С перекрывает до 5,8 ГГц: KADAMM КС-280-2 — 5,8; KADAMM КС-500-4 — 5,8; KADAMM КС-500U — 5,8; KADAMM КС-600-2 — 5,8; KADAMM КС-600U — 5,8; KADAMM КС-700 — 5,8; KADAMM КС-1000-2 — 5,8; KADAMM КС-1000U — 5,8; ещё 2 в таблице исполнений.
У всех 10 моделей серии KADAMM КС-НП-С: Волновое сопротивление, Ом — 50; Эффективность экранирования, дБ — более 90; Рабочая температура, °C — -40–+85.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КС-НП-С — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КС-НП-С могут уточняться без уведомления.
