В измерительном тракте важны стабильность при изгибе и ресурс сочленений, а не только потери.

Сборка — это кабель плюс два разъёма

Кабельная сборка (джампер) поставляется готовой: отрезок кабеля нужной длины с разделанными и проверенными разъёмами. В отличие от самостоятельной разделки, у сборки нормированы вносимые потери и КСВН на всю длину, а качество каждого сочленения проверено на производстве.

Потери в кабеле растут с частотой и длиной. На 18 ГГц метровая сборка из тонкого кабеля может съесть больше децибела, поэтому для измерительных трактов берут кабели с низкими потерями, а длину выбирают минимально достаточной.

Три класса сборок

КлассДля чегоЧто нормируетсяСерии КАДАММ
Измерительныеподключение к анализатору цепей и генераторупотери, КСВН, стабильность при изгибе, ресурс сочлененийKADAMM КСИ

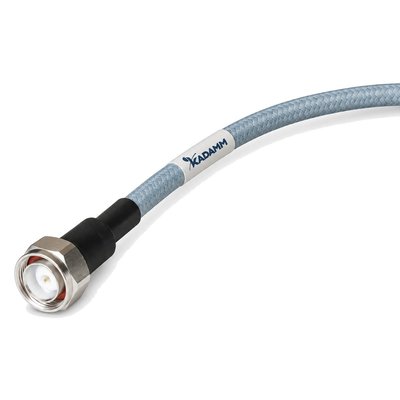

Фазостабильныефазированные решётки, схемы сравнения, тракты с требованием к фазеуход фазы при изгибе и от температурыKADAMM КС фазостабильные со сверхнизкими потерями, KADAMM КС со стабильными потерями и фазой при изгибе
Трассовые и монтажныесоединение блоков в стойке и на объектепотери, гибкость, защита оболочкиKADAMM КС с низкими потерями для систем связи, KADAMM КС сверхгибкие, KADAMM КС для наружной установки

Что указать при заказе

  • Диапазон частот. Он определяет и тип кабеля, и предельный разъём: N до 18 ГГц, SMA до 26,5 ГГц, 2,92 мм до 40 ГГц, 1,85 мм до 67 ГГц.
  • Длину. Чем длиннее сборка, тем больше потери; для измерений берут минимально необходимую.
  • Разъёмы с обеих сторон и их пол: вилка или розетка, прямой или угловой.
  • Условия. Для улицы — исполнение с защищённой оболочкой (KADAMM КС для наружной установки), для подвижных частей — сверхгибкое (KADAMM КС сверхгибкие), для жёсткой фиксации в приборе — полужёсткое (KADAMM КС полужёсткие).
  • Требование к фазе. Если тракт фазочувствительный, нужна фазостабильная сборка.

Радиус изгиба указывается в характеристиках кабеля. Изгиб меньше допустимого необратимо меняет потери и фазу, а у полужёстких кабелей ломает оболочку.

Серии КАДАММ

Измерительные сборки — в разделе кабельные сборки измерительные, фазостабильные — в разделе кабельные сборки фазостабильные, остальные — в разделе кабельные сборки СВЧ (джамперы).

KADAMM КСИ
Измерительные кабели СВЧ для ВАЦ (кабельные сборки)
Измерительные для анализатора, до 67 ГГц, 10 моделей
Открыть карточку

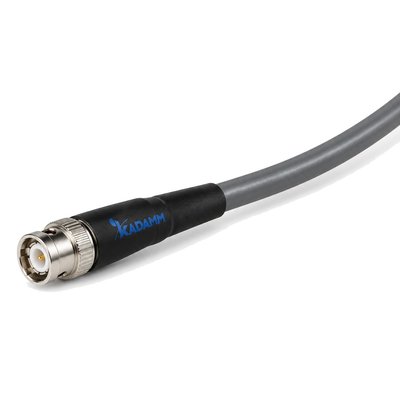

KADAMM КС фазостабильные со сверхнизкими потерями
