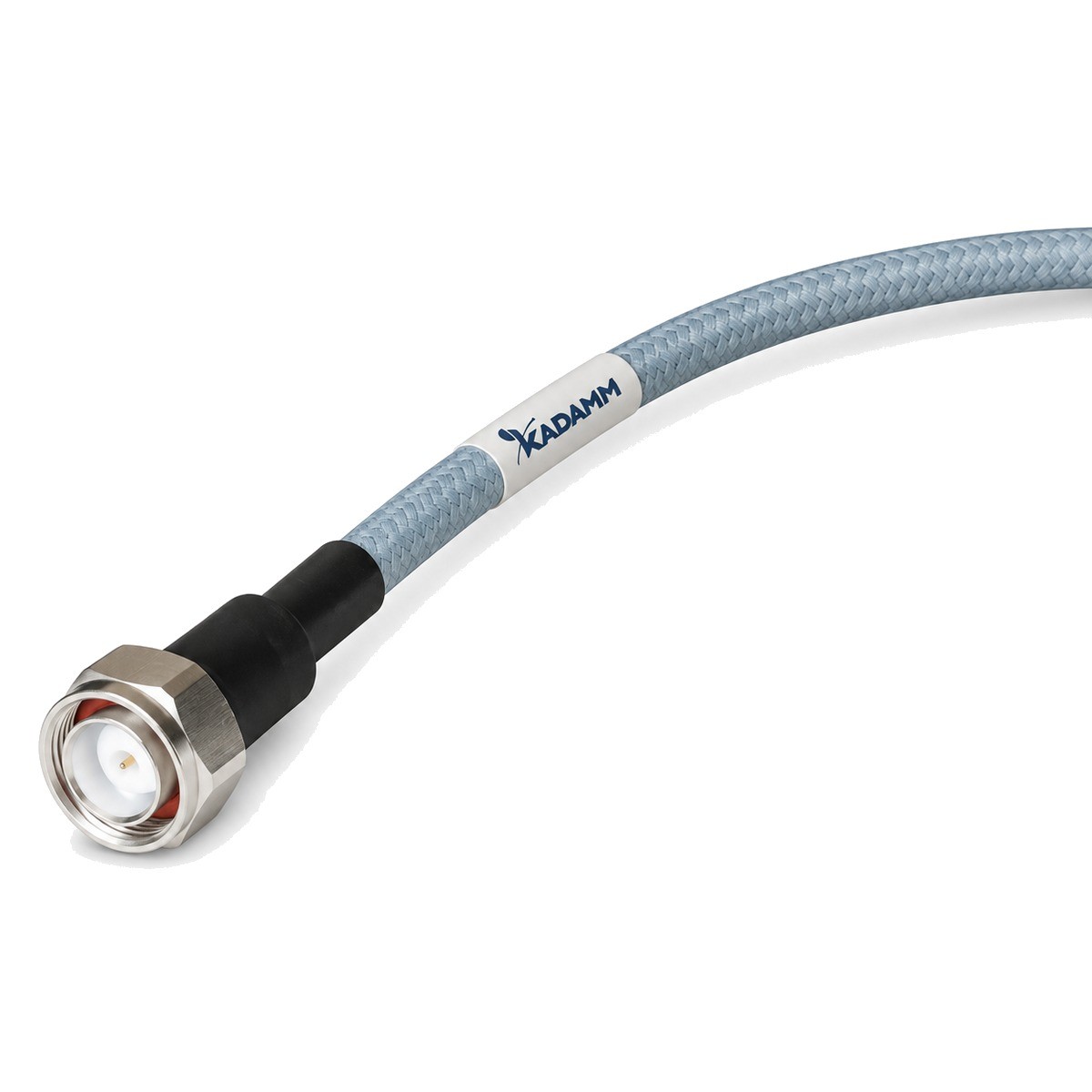

Кабели СВЧ со стабильными потерями и фазой при изгибе KADAMM КС-СИ

Серия KADAMM КС-СИ — 2 модели в диапазоне до 8 ГГц. Модели различаются: частоты, затухание, затухание, затухание, затухание.

В серии KADAMM КС-СИ — 2 модели. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.

Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.

Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.

Кабели со стабильными потерями и фазой при изгибе. Кабели этой серии рассчитаны на линии, которые постоянно двигаются: тестовые кабели стендов, кабели поворотных устройств, вращающихся платформ и антенных позиционеров. При изгибе обычного кабеля сечение слегка деформируется, оплётка смещается, и меняются и затухание, и электрическая длина; здесь этот эффект подавлен конструкцией. Стабильность обеспечивают плотная фиксация диэлектрика относительно проводников, многослойный экран, в котором слои не проскальзывают друг относительно друга при изгибе, и механически прочная оболочка, ограничивающая радиус изгиба. Кабель держит сечение круглым даже при многократных перегибах. В таблице серии важны две группы параметров: погонное затухание по частотам — для расчёта потерь линии — и радиусы изгиба, монтажный и многократный. Именно многократный радиус определяет, как можно прокладывать кабель в движущемся узле, чтобы его характеристики сохранялись весь срок службы. Конструкция с нормированной стабильностью при изгибе тяжелее и жёстче обычного гибкого кабеля, поэтому её применяют там, где движение действительно есть, а для неподвижных участков подбирают более лёгкие серии. Для тестовых кабелей стендов такую серию сочетают с прецизионными соединителями и защитой от перекручивания у концов. В поворотных узлах предусматривают петлю или кабельную цепь, которая задаёт траекторию движения и не позволяет кабелю изгибаться в одном месте. Срок службы линии при этом определяется числом циклов изгиба, а не временем.

Выбор внутри серии KADAMM КС-СИ: затухание, дБ/100 м на 0.1 ГГц — от 3,1 у KADAMM КС-1500-1 до 4,0 у KADAMM КС-1200; затухание, дБ/100 м на 0.3 ГГц — от 5,5 у KADAMM КС-1500-1 до 7,0 у KADAMM КС-1200; затухание, дБ/100 м на 0.5 ГГц — от 7,1 у KADAMM КС-1500-1 до 9,1 у KADAMM КС-1200.

Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.

Комплект поставки модели серии KADAMM КС-СИ: кабель или кабельная сборка, паспорт изделия.
