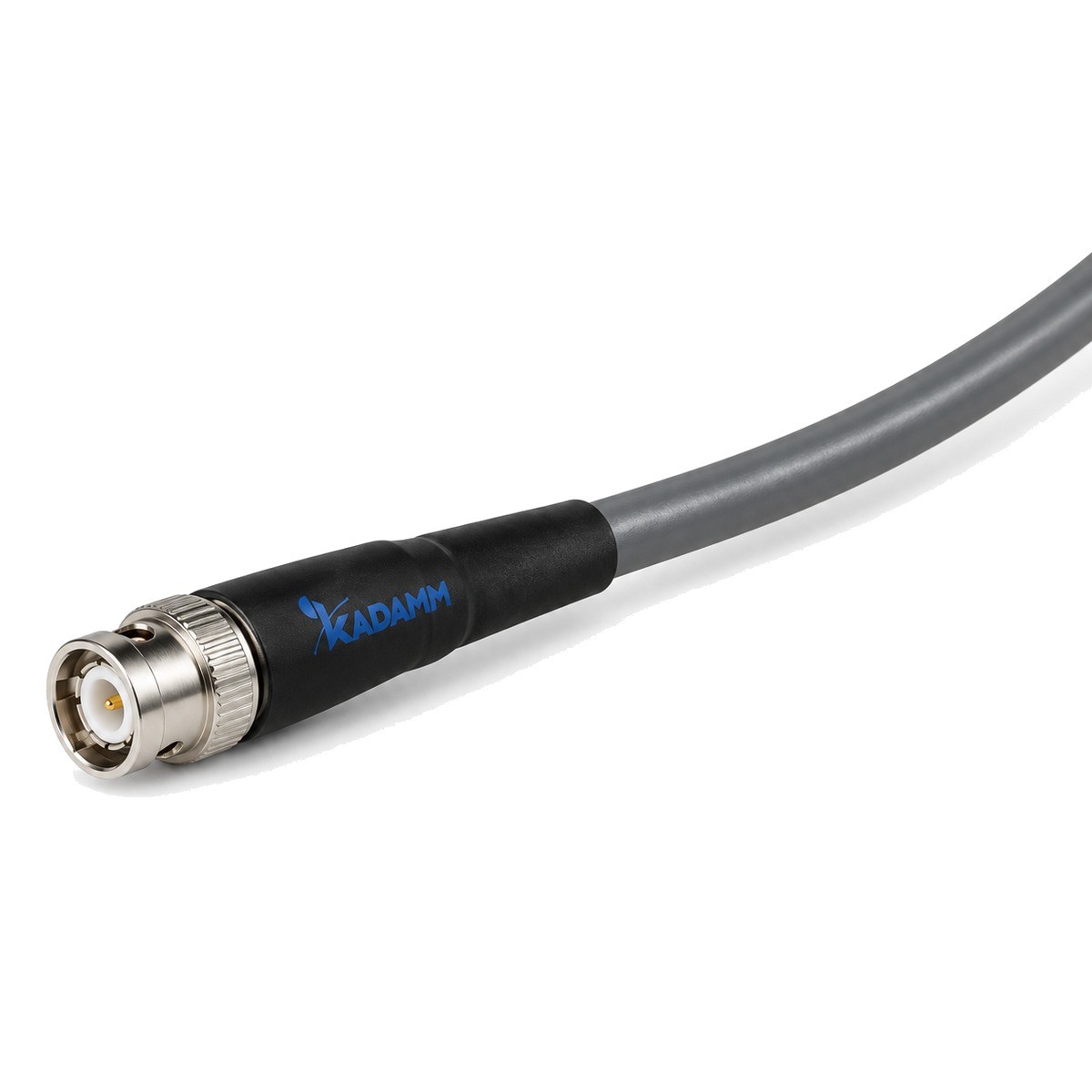

Кабели СВЧ фазостабильные со сверхнизкими потерями: 14 моделей. Конструкция, затухание на частотах и допустимая мощность — в таблице.
Серия KADAMM КС-ФС — 14 моделей в диапазоне до 50 ГГц, соединители 2,92 мм. Модели различаются: частоты, затухание, затухание, затухание, затухание.
В серии KADAMM КС-ФС — 14 моделей. Для каждого кабеля приведены конструкция (диаметры и материалы слоёв), затухание в дБ на 100 м и допустимая средняя мощность на ряде частот, радиус изгиба и масса.
Кабель поставляется готовой сборкой: соединители установлены и проверены на заводе, поэтому КСВН и ослабление линии известны заранее, а не зависят от качества разделки на месте.
Потери в кабеле пропорциональны его длине и увеличиваются с ростом частоты, так что длину выбирают минимальной по трассе. Для измерительных трактов имеет значение и то, как меняются фаза и амплитуда при изгибе: у измерительных классов это нормируется.
Фазостабильные кабели со сверхнизкими потерями. Это кабели для трактов, где важна не только мощность на выходе, но и электрическая длина: фазированные антенные решётки, интерферометры, многоканальные приёмники, измерительные установки с фазовыми измерениями. Если фаза в канале «плывёт» с температурой, калибровка многоканальной системы перестаёт выполняться, поэтому для таких кабелей нормирована температурная стабильность фазы. Диэлектрик — пористый фторопласт малой плотности. В нём волна идёт быстрее и с меньшими потерями, чем в сплошном фторопласте, а у специально обработанного материала практически нет скачка фазы, который у обычного фторопласта возникает вблизи комнатной температуры из-за перестройки кристаллической структуры. Экран обычно двухслойный: спирально навитая посеребрённая лента и оплётка поверх неё. Сверхнизкие потери на единицу длины позволяют прокладывать более длинные линии к выносным антеннам и блокам без промежуточного усиления. В таблице серии приведены погонные потери на нескольких частотах, коэффициент укорочения, температурная стабильность фазы и радиусы изгиба: по ним оценивают потери трассы и выбирают сечение под свою частоту. При выборе сначала определите верхнюю частоту — она ограничивает максимальный диаметр кабеля, затем по длине трассы и погонному затуханию посчитайте потери линии. Для многоканальных систем заказывайте кабели одной партии и подбирайте их по электрической длине. Монтируя фазостабильные линии, соблюдайте одинаковую укладку кабелей разных каналов: даже при стабильном диэлектрике разные радиусы изгиба и натяжение немного меняют электрическую длину, и после монтажа каналы может понадобиться выровнять по фазе.
| Параметр | По серии |
|---|---|
| Моделей в серии | 14 |
| Диапазон частот серии | до 50 ГГц |
| Затухание, дБ/100 м на 0.3 ГГц | 7,2–62 дБ/100 м на 0.3 ГГц |
| Затухание, дБ/100 м на 1 ГГц | 13,3–113,7 дБ/100 м на 1 ГГц |
| Затухание, дБ/100 м на 2 ГГц | 18,9–161,6 дБ/100 м на 2 ГГц |
| Затухание, дБ/100 м на 6 ГГц | 33,6–282,9 дБ/100 м на 6 ГГц |
| Затухание, дБ/100 м на 12.4 ГГц | 49,5–411,3 дБ/100 м на 12.4 ГГц |
| Затухание, дБ/100 м на 18 ГГц | 60,6–499,3 дБ/100 м на 18 ГГц |
| Затухание, дБ/100 м на 26.5 ГГц | 127,6–611,5 дБ/100 м на 26.5 ГГц |
| Затухание, дБ/100 м на 40 ГГц | 218,1–760,4 дБ/100 м на 40 ГГц |
| Средняя мощность, Вт на 0.3 ГГц | 177–3503 Вт на 0.3 ГГц |
| Средняя мощность, Вт на 1 ГГц | 97–1894 Вт на 1 ГГц |
| Средняя мощность, Вт на 2 ГГц | 68–1326 Вт на 2 ГГц |
| Средняя мощность, Вт на 6 ГГц | 38–747 Вт на 6 ГГц |
| Средняя мощность, Вт на 12.4 ГГц | 26–507 Вт на 12.4 ГГц |
| Средняя мощность, Вт на 18 ГГц | 21–414 Вт на 18 ГГц |
| Средняя мощность, Вт на 26.5 ГГц | 17–169 Вт на 26.5 ГГц |
| Средняя мощность, Вт на 40 ГГц | 14–98 Вт на 40 ГГц |
| Наружный диаметр | 1,5–8,3 мм |
| Радиус изгиба монтажный | 8–41 мм |
| Радиус изгиба многократный | 15–83 мм |
| Погонная масса, г/м | 5,4–162 г/м |
| Частота отсечки | 18–128 ГГц |
| Коэффициент укорочения (скорость распространения), % | 80–83 % |
| Испытательное напряжение, В (пост.) | 350–2500 В (пост.) |
| Температурная стабильность фазы, ppm (−55…+85 °C) | 750–1000 ppm (−55…+85 °C) |
| Рабочая температура | -55–165 °C |
| Эффективность экранирования | 90 дБ |
| Материал | внутренний проводник | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) |
| Материал | диэлектрик | PTFE пониженной плотности |
| Материал | внутренний экран | посеребрённая медная лента |
| Материал | внешний экран | посеребрённая медная оплётка |
| Материал | оболочка | PFA |
| Волновое сопротивление, Ом | 50 Ом |
| Интермодуляция (PIM), дБн | -155 дБн |
| Диаметр, мм | внутренний проводник | 0,3–2,44 мм | внутренний проводник |
| Диаметр, мм | диэлектрик | 0,88–6,5 мм | диэлектрик |
| Диаметр, мм | внутренний экран | 1–6,9 мм | внутренний экран |
| Диаметр, мм | внешний экран | 1,23–7,65 мм | внешний экран |
| Диаметр, мм | оболочка | 1,5–8,3 мм | оболочка |
| Артикул | Частоты, ГГц | 0,3 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц | 40 ГГц |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 40 | 62,0 | 113,7 | 161,6 | 282,9 | 411,3 | 499,3 | 611,5 | 760,4 |
| KADAMM КС-220 | 50 | 34,6 | 63,7 | 90,8 | 160,4 | 235,2 | 287,1 | 354 | 444 |
| KADAMM КС-220-2 | 0–40 | — | — | — | — | — | — | — | — |
| KADAMM КС-300 | 50 | 25,5 | 46,8 | 66,6 | 117,1 | 170,8 | 207,9 | 255,4 | 318,9 |
| KADAMM КС-360-1 | 40 | 20,4 | 37,5 | 53,4 | 93,9 | 136,9 | 166,7 | 204,8 | 255,7 |
| KADAMM КС-400-1 | 40 | 18,4 | 33,5 | 47,5 | 82,8 | 119,7 | 144,7 | 176,4 | 218,1 |
| KADAMM КС-480 | 26,5 | 13,1 | 24,1 | 34,3 | 60,1 | 87,6 | 106,6 | 130,8 | — |
| KADAMM КС-500-1 | 26,5 | 12,8 | 23,5 | 33,3 | 58,6 | 85,4 | 103,9 | 127,6 | — |
| KADAMM КС-550 | 18 | 12,2 | 22,3 | 31,6 | 55,0 | 79,5 | 96,1 | — | — |
| KADAMM КС-750 | 18 | 8,6 | 15,8 | 22,5 | 39,1 | 56,6 | 68,5 | — | — |
| KADAMM КС-760 | 18 | 9,8 | 18 | 25,7 | 45,3 | 66,3 | 80,9 | — | — |
| KADAMM КС-800-1 | 18 | 8,0 | 14,8 | 21,1 | 37,3 | 54,8 | 67,0 | — | — |
| KADAMM КС-810 | 18 | 7,4 | 13,7 | 19,5 | 34,8 | 51,5 | 63,3 | — | — |
| KADAMM КС-830 | 18 | 7,2 | 13,3 | 18,9 | 33,6 | 49,5 | 60,6 | — | — |
| Артикул | 0,3 ГГц | 1 ГГц | 2 ГГц | 6 ГГц | 12,4 ГГц | 18 ГГц | 26,5 ГГц | 40 ГГц |
|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 177 | 97 | 68 | 39 | 27 | 22 | 18 | 15 |
| KADAMM КС-220 | 178 | 97 | 68 | 38 | 26 | 21 | 17 | 14 |
| KADAMM КС-220-2 | — | — | — | — | — | — | — | — |
| KADAMM КС-300 | 749 | 407 | 286 | 163 | 111 | 92 | 75 | 60 |
| KADAMM КС-360-1 | 936 | 509 | 358 | 203 | 139 | 115 | 93 | 75 |
| KADAMM КС-400-1 | 1159 | 634 | 447 | 257 | 178 | 147 | 121 | 98 |
| KADAMM КС-480 | 1689 | 919 | 644 | 368 | 252 | 207 | 169 | — |
| KADAMM КС-500-1 | 1688 | 919 | 646 | 368 | 251 | 207 | 169 | — |
| KADAMM КС-550 | 1873 | 1024 | 722 | 415 | 287 | 237 | — | — |
| KADAMM КС-750 | 3186 | 1740 | 1223 | 704 | 486 | 401 | — | — |
| KADAMM КС-760 | 2952 | 1604 | 1126 | 638 | 436 | 357 | — | — |
| KADAMM КС-800-1 | 3341 | 1812 | 1270 | 717 | 487 | 399 | — | — |
| KADAMM КС-810 | 3503 | 1894 | 1324 | 742 | 502 | 409 | — | — |
| KADAMM КС-830 | 3498 | 1894 | 1326 | 747 | 507 | 414 | — | — |
| Артикул | Наружный диаметр, мм | Радиус изгиба монтажный, мм | Радиус изгиба многократный, мм | Погонная масса, г/м | Частота отсечки, ГГц | Коэффициент укорочения (скорость распространения), % | Испытательное напряжение, В (пост.) | Температурная стабильность фазы, ppm (−55…+85 °C) | Температура, °C |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | 1,50 | 8,0 | 15,0 | 5,4 | 128 | 80 | 400 | менее 1000 | -55–+125 |
| KADAMM КС-220 | 2,20 | 8,8 | 22,0 | 16 | 83 | 81 | 400 | менее 750 | -55–+125 |
| KADAMM КС-220-2 | 2,20 | — | 22,0 | — | — | 82 | 350 | — | -50–+165 |
| KADAMM КС-300 | 3,10 | 15,0 | 31,0 | 29 | 60 | 82 | 500 | менее 750 | -55–+165 |
| KADAMM КС-360-1 | 3,60 | 18,0 | 36,0 | 33 | 48 | 82 | 500 | менее 750 | -55–+165 |
| KADAMM КС-400-1 | 4,00 | 20,0 | 40,0 | 36 | 41 | 82 | 1500 | менее 750 | -55–+165 |
| KADAMM КС-480 | 4,80 | 24,0 | 48,0 | 58 | 31 | 83 | 1500 | менее 750 | -55–+165 |
| KADAMM КС-500-1 | 5,20 | 26,0 | 52,0 | 67 | 29 | 83 | 1500 | менее 750 | -55–+165 |
| KADAMM КС-550 | 5,60 | 28,0 | 56,0 | 93 | 27 | 83 | 2000 | менее 750 | -55–+165 |
| KADAMM КС-750 | 7,40 | 37,0 | 74,0 | 125 | 20 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-760 | 7,65 | 38,0 | 76,0 | 137 | 19 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-800-1 | 7,90 | 39,0 | 79,0 | 130 | 19 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-810 | 8,10 | 40,0 | 81,0 | 140 | 18 | 83 | 2500 | менее 750 | -55–+165 |
| KADAMM КС-830 | 8,30 | 41,0 | 83,0 | 162 | 18 | 83 | 2500 | менее 750 | -55–+165 |
| Артикул | Эффективность экранирования, дБ | Материал | внутренний проводник | Материал | диэлектрик | Материал | внутренний экран | Материал | внешний экран | Материал | оболочка | Волновое сопротивление, Ом | Интермодуляция (PIM), дБн |
|---|---|---|---|---|---|---|---|---|
| KADAMM КС-150 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-220 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-220-2 | ≥90 | — | — | — | — | — | — | — |
| KADAMM КС-300 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-360-1 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-400-1 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-480 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-500-1 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-550 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-750 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-760 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-800-1 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-810 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| KADAMM КС-830 | более 90 | посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь) | PTFE пониженной плотности | посеребрённая медная лента | посеребрённая медная оплётка | PFA | 50 | -155 |
| Артикул | внутренний проводник | диэлектрик | внутренний экран | внешний экран | оболочка |
|---|---|---|---|---|---|
| KADAMM КС-150 | 0,30 | 0,88 | 1,00 | 1,23 | 1,50 |
| KADAMM КС-220 | 0,50 | 1,38 | 1,54 | 1,95 | 2,20 |
| KADAMM КС-220-2 | — | — | — | — | — |
| KADAMM КС-300 | 0,70 | 1,93 | 2,09 | 2,66 | 3,10 |
| KADAMM КС-360-1 | 0,91 | 2,50 | 2,66 | 3,11 | 3,60 |
| KADAMM КС-400-1 | 1,05 | 2,85 | 3,05 | 3,40 | 4,00 |
| KADAMM КС-480 | 1,40 | 3,80 | 3,95 | 4,35 | 4,80 |
| KADAMM КС-500-1 | 1,45 | 3,99 | 4,19 | 4,60 | 5,20 |
| KADAMM КС-550 | 1,60 | 4,30 | 4,50 | 5,10 | 5,60 |
| KADAMM КС-750 | 2,10 | 5,70 | 5,95 | 6,60 | 7,40 |
| KADAMM КС-760 | 2,39 | 6,25 | 6,49 | 7,06 | 7,65 |
| KADAMM КС-800-1 | 2,30 | 6,20 | 6,44 | 7,05 | 7,90 |
| KADAMM КС-810 | 2,40 | 6,36 | 6,60 | 7,10 | 8,10 |
| KADAMM КС-830 | 2,44 | 6,50 | 6,90 | 7,65 | 8,30 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| КСВН, не более | 1,3 — KADAMM КС-220-2 |
| Соединитель | 2,92 мм (вилка) — — KADAMM КС-220-2 |
| Описание | кабельная сборка: 2,92 мм (вилка) — 2,92 мм (вилка); длина — опция заказа — KADAMM КС-220-2 |
| Затухание, дБ/100 м на 50 ГГц | 502,8 — KADAMM КС-220; 360,1 — KADAMM КС-300 |
| Средняя мощность, Вт на 50 ГГц | 12 — KADAMM КС-220; 53 — KADAMM КС-300 |
| Время задержки, нс/м | 4,06 — KADAMM КС-220-2 |
| Температурная стабильность фазы, ppm | ≤550 — KADAMM КС-220-2 |
| Стабильность фазы при изгибе, ±° | 3 — KADAMM КС-220-2 |
| Стабильность амплитуды при изгибе, ±дБ | 0,1 — KADAMM КС-220-2 |
| Вносимые потери при длине 0.5m, дБ | 3 — KADAMM КС-220-2 |
| Вносимые потери при длине 1m, дБ | 5,2 — KADAMM КС-220-2 |
| Вносимые потери при длине 1.5m, дБ | 7,5 — KADAMM КС-220-2 |
| Вносимые потери при длине 2m, дБ | 9,6 — KADAMM КС-220-2 |
| Вносимые потери при длине 3m, дБ | 14 — KADAMM КС-220-2 |
| Вносимые потери при длине 5m, дБ | 23 — KADAMM КС-220-2 |
| Длина | 0,5; 1; 1,5; 2; 3; 5 м — по заказу — KADAMM КС-220-2 |
| Параметр | Что означает |
|---|---|
| Волновое сопротивление, Ом | Должно совпадать с волновым сопротивлением тракта и соединителей. В серии: 50 Ом. |
| Диапазон частот, ГГц | Предел работы кабеля; ограничен появлением высших типов волн в его сечении. В серии: 0–50 ГГц. |
| Частота отсечки, ГГц | Частота появления высших типов волн: выше неё кабель неприменим. В серии: 18–128 ГГц. |
| Затухание, дБ/100 м на 0.3 ГГц | Погонное затухание на указанной частоте: умножьте на длину трассы, чтобы получить потери линии. В серии: 7,2–62 дБ/100 м на 0.3 ГГц. |
| Средняя мощность, Вт на 0.3 ГГц | Допустимая непрерывная мощность на указанной частоте; ограничена нагревом и снижается с ростом частоты. В серии: 177–3503 Вт на 0.3 ГГц. |
| Коэффициент укорочения (скорость распространения), % | Отношение скорости волны в кабеле к скорости света: определяет электрическую длину отрезка. В серии: 80–83 %. |
| Температурная стабильность фазы, ppm (−55…+85 °C) | Изменение электрической длины с температурой — для фазовых систем. В серии: 750–1000 ppm (−55…+85 °C). |
| Эффективность экранирования, дБ | Насколько кабель ослабляет излучение наружу и наводки внутрь. В серии: 90 дБ. |
| Интермодуляция (PIM), дБн | Уровень пассивной интермодуляции — для многочастотных трактов связи. В серии: -155 дБн. |
| Испытательное напряжение, В (пост.) | Напряжение, которым проверяют прочность изоляции. В серии: 350–2500 В (пост.). |
| Радиус изгиба монтажный, мм | Монтажный — при однократном изгибе при прокладке, многократный — для движущихся линий. В серии: 8–41 мм. |
| Наружный диаметр, мм | Диаметр по оболочке — для прокладки и выбора соединителя. В серии: 1,5–8,3 мм. |
| Диаметр, мм | внутренний проводник | Диаметры слоёв конструкции: по ним подбирают соединитель и схему разделки. В серии: 0,3–2,44 мм | внутренний проводник. |
| Материал | внутренний проводник | Материалы слоёв конструкции. В серии: посеребрённая медь (у KADAMM КС-760 — многопроволочная посеребрённая медь). |
| Погонная масса, г/м | Масса метра кабеля — для расчёта нагрузки на крепления. В серии: 5,4–162 г/м. |
| Рабочая температура, °C | Температурный диапазон эксплуатации. В серии: -55–165 °C. |
Выбор внутри серии KADAMM КС-ФС: затухание, дБ/100 м на 0.3 ГГц — от 7,2 у KADAMM КС-830 до 62,0 у KADAMM КС-150; затухание, дБ/100 м на 1 ГГц — от 13,3 у KADAMM КС-830 до 113,7 у KADAMM КС-150; затухание, дБ/100 м на 2 ГГц — от 18,9 у KADAMM КС-830 до 161,6 у KADAMM КС-150.
Измерительные порты векторных анализаторов, межблочные соединения аппаратуры, испытательные стенды.
Комплект поставки модели серии KADAMM КС-ФС: кабель или кабельная сборка, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Электрическая длина каналов меняется с температурой согласованно и мало, поэтому разность фаз между каналами сохраняется после калибровки.
Пористый диэлектрик имеет низкую диэлектрическую проницаемость и малый тангенс угла потерь: меньше и диэлектрические потери, и потери в проводниках.
Можно, но для фазовых систем линии одного канала лучше делать одинаковой электрической длины и проверять после заделки.
Серия KADAMM КС-ФС перекрывает до 50 ГГц: KADAMM КС-150 — 40; KADAMM КС-220 — 50; KADAMM КС-300 — 50; KADAMM КС-360-1 — 40; KADAMM КС-400-1 — 40; KADAMM КС-480 — 26,5; KADAMM КС-500-1 — 26,5; KADAMM КС-550 — 18; ещё 6 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM КС-ФС — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM КС-ФС могут уточняться без уведомления.
Поставляем Кабели СВЧ фазостабильные со сверхнизкими потерями KADAMM КС-ФС под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Готовая сборка — это кабель нужной длины с заводской разделкой и нормированными потерями и КСВН. Разбираем, чем измерительный кабель отличается от трассового, зачем нужна фазостабильность, что указать при заказе и какие…
BNC — байонетная фиксация без инструмента для осциллографов, видеооборудования и стендов. TNC — резьбовой аналог BNC для вибронагруженных объектов, транспорта, военной техники. Версии 50 и 75 Ом. Кабель — RG-58, RG-59…
Разъём 7/16 DIN держит мощность, с которой не справляются N и SMA, и остаётся стандартом на входе базовых станций и передающих систем. Разбираем электрические и механические параметры, требования Low-PIM и подбор…
Разъём SMA — рабочая лошадь высокочастотной техники: резьбовое соединение на 50 Ом, стабильное до 18 ГГц. Разбираем геометрию и материалы, электрические и механические параметры, отличие от RP-SMA и подбор готовой…
Разъём N-тип — основной резьбовой ВЧ-соединитель для антенн, радиорелейных линий и измерительной техники: 50 Ом, работа до 11 ГГц, стойкость к погоде. Разбираем конструкцию, электрику и механику, типичные ошибки монтажа…
Гибкие и полугибкие фидерные перемычки с разъёмами 4.3-10 для базовых станций 4G и 5G. Стандарт IEC 61169-54. Замена 7/16 DIN при меньших габаритах и идентичных электрических характеристиках. Стандартные длины со…
В зданиях с массовым пребыванием людей обычный коаксиал с полиэтиленовой оболочкой прокладывать нельзя: нужен кабель категорий нг-LS, нг-HF или plenum. Разбираем, где это требование возникает по нормам и чем отличаются…
Готовая jumper-сборка снимает с монтажника риск некачественной установки разъёмов в полевых условиях. Каждая сборка проходит заводской контроль КСВН и герметичности. Разбираем номенклатуру HELIAX® (декодер артикула)…
Разъёмы для кабеля HELIAX различаются не интерфейсом, а технологией посадки на гофр: EZfit ставится без пайки и спецоснастки, Positive Stop даёт повторяемый упор, Positive Lock — фиксацию под вибрацией. Разбираем, какой…
Подбор фидерного кабеля — первое решение в проекте антенно-фидерного тракта. От него зависят потери, пропускная мощность, гибкость монтажа и стоимость линии. Разбираем 8 актуальных моделей Andrew (Amphenol) по ключевым…
RFS (Radio Frequency Systems) закрывает фидерный тракт целиком: кабель CELLFLEX всех типоразмеров, разъёмы и адаптеры к нему, комплекты заземления, крепления и фирменный монтажный инструмент. Разбираем, что из линейки…
Готовый джампер дороже суммы кабеля и разъёмов, но в эту разницу входят инструмент, тестирование и отсутствие брака на объекте. Разбираем, с какого количества сборка своими силами начинает окупаться и где самодельные…
Коаксиальные сборки для базовых станций, антенных систем, РРЛ, измерительного оборудования и промышленных объектов. Стандартные длины со склада и нестандартные конфигурации под заказ. Разъёмы: 4.3-10, N-тип, 7/16 DIN…
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM КС-ФС — техническое описание (PDF)
