Коаксиальные разъёмы и переходники СВЧ: типы и до какой частоты

N, SMA, 3,5 мм, 2,92 мм, 2,4 мм, 1,85 мм — выбор типа начинается не с резьбы, а с верхней частоты тракта: чем меньше диаметр разъёма, тем выше рабочий диапазон. Разбираем, до каких частот применяется каждый тип, чем переходник отличается от разъёма, что означают (в) и (р) в артикуле и какие серии КАДАММ (KADAMM) закрывают типовые стыковки.

Если коротко

Частоту задаёт тип разъёма: N до 18 ГГц, SMA до 26,5 ГГц, 2,92 мм до 40 ГГц, 2,4 мм до 50 ГГц, 1,85 мм до 67 ГГц, 1,0 мм до 110 ГГц.

Переходник — это изделие с двумя интерфейсами, разъём монтируется на кабель или аппаратуру.

SMA и 3,5 мм стыкуются механически, но в измерительном тракте так делать не стоит.

(в) и (р) в артикуле — вилка и розетка, то есть штырь и гнездо.

Тип разъёма задаёт верхнюю частоту

Коаксиальный разъём работает до частоты, на которой в его сечении ещё не возникают высшие типы волн: чем меньше диаметр, тем выше эта граница. Отсюда правило подбора — выбирают не «что подойдёт по резьбе», а разъём, у которого верхняя частота выше рабочей полосы тракта.

Тип	До какой частоты обычно применяется	Где встречается
N	до 18 ГГц	фидерные тракты, базовые станции, измерения на площадке
SMA	до 26,5 ГГц	модули, приборы, монтаж на плату
3,5 мм	до 26,5–33 ГГц	измерительные тракты, стыкуется с SMA
2,92 мм (K)	до 40 ГГц	приборы и компоненты миллиметрового диапазона
2,4 мм	до 50 ГГц	измерительная техника
1,85 мм (V)	до 67 ГГц	прецизионные измерения
1,0 мм	до 110 ГГц	калибровка и лабораторные тракты
TNC, BNC	до 11 и до 4 ГГц	аппаратура связи, вибростойкие и быстросъёмные соединения

Вилка и розетка: в русской документации вилка — это разъём со штырём (male), розетка — с гнездом (female). В артикулах КАДАММ они обозначаются (в) и (р), поэтому переходник «SMA (в) – N (р)» читается однозначно.

Переходник или разъём: что именно нужно

Переходник соединяет два готовых разъёма разных типов или одинакового типа с разным полом — это законченное изделие с двумя интерфейсами. Разъём монтируется на кабель или на аппаратуру: кабельный разделывается на конкретную марку кабеля, приборный ставится на корпус или плату.

В каталоге КАДАММ переходники собраны в раздел коаксиальные переходники и адаптеры по парам типов: KADAMM ПК SMA–SMA, KADAMM ПК SMA–N и другие сочетания, включая NMD для измерительных портов (KADAMM ПКН). Разъёмы — в разделе разъёмы коаксиальные СВЧ: кабельные (KADAMM СК кабельные) и приборные сменные (KADAMM СК приборные сменные 2,92 мм фланцевое крепление, KADAMM СК приборные сменные SMA фланцевое крепление).

Что проверить перед заказом

Полоса тракта. Верхняя частота разъёма должна быть выше рабочей: на границе растёт КСВН.
Пол разъёмов. Вилка или розетка с каждой стороны — в артикуле это (в) и (р).
Угловое исполнение. Угловой переходник экономит место, но у него выше вносимые потери.
Материал и покрытие. Нержавеющая сталь — для измерительных трактов и многократных сочленений, золочёная латунь — для аппаратуры, где важнее контактное сопротивление.
Марка кабеля. Кабельный разъём подбирается под конкретный кабель: диаметр по изоляции и способ заделки (обжим или пайка) указаны в таблице исполнений.

SMA и 3,5 мм механически стыкуются, но это разные интерфейсы: в измерительном тракте такое сочленение ухудшает КСВН и изнашивает прецизионный разъём. Для приборов берите переходник нужного типа, а не «подходящий по резьбе».

Таблица подбора

Задача	Что брать	Серии КАДАММ
Состыковать два прибора с SMA	Переходник SMA–SMA нужного пола	KADAMM ПК SMA–SMA
Подключить фидер N к модулю SMA	Переходник SMA–N	KADAMM ПК SMA–N
Подключить кабель к измерительному порту	Переходник NMD	KADAMM ПКН
Разделать кабель	Кабельный разъём под марку кабеля	KADAMM СК кабельные
Вывести СВЧ-порт на корпус прибора	Приборный сменный разъём	KADAMM СК приборные сменные 2,92 мм фланцевое крепление, KADAMM СК приборные сменные SMA фланцевое крепление

Серии КАДАММ

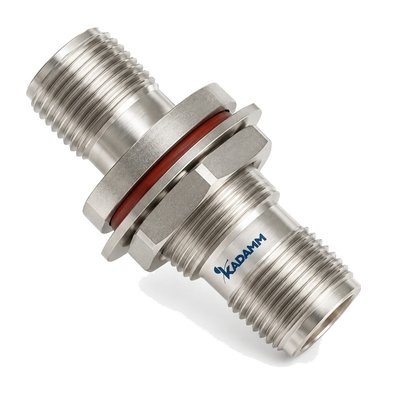

KADAMM ПК SMA–SMA

Переходники коаксиальные SMA–SMA

Переходники SMA–SMA, до 26,5 ГГц, 59 моделей

Открыть карточку

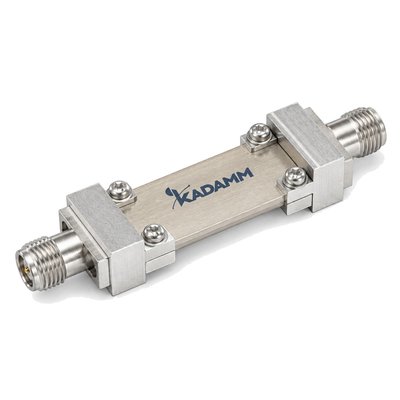

KADAMM ПК SMA–N

Переходники коаксиальные SMA–N

Переходники SMA–N, до 18 ГГц, 20 моделей

Открыть карточку

KADAMM ПКН

Переходники коаксиальные NMD (для измерительных портов)

Переходники NMD, до 67 ГГц, 42 моделей

Открыть карточку

KADAMM СК кабельные

Разъёмы кабельные

Разъёмы кабельные, до 67 ГГц, 228 моделей

Открыть карточку

KADAMM СК приборные сменные 2,92 мм фланцевое крепление

Разъёмы приборные сменные 2,92 мм, фланцевое крепление

Приборные сменные 2,92 мм, до 40 ГГц

Открыть карточку

KADAMM СК приборные сменные 2,4 мм фланцевое крепление

Разъёмы приборные сменные 2,4 мм, фланцевое крепление

Приборные сменные 2,4 мм, до 50 ГГц

Открыть карточку

Частые вопросы

Механически да, размеры совместимы, и в полевых условиях так делают. Но в измерительном тракте это ухудшает согласование и портит прецизионный разъём: для стенда используйте переходник SMA–3,5 мм.

Тип N — резьбовое соединение на частоты до 18 ГГц с хорошей мощностной способностью; TNC — резьбовой вариант BNC, применяется до 11 ГГц и удобен там, где нужна вибростойкость при меньших габаритах.

NMD (измерительный интерфейс) ставится на порт прибора: сменная вставка принимает на себя износ от многократных подключений, а дорогой порт анализатора остаётся целым.

Вносимые потери прецизионного переходника — доли децибела, но каждое сочленение ухудшает КСВН. В измерительных трактах число переходников стараются минимизировать, а результат калибруют.

(в) — вилка, разъём со штырём; (р) — розетка, разъём с гнездом. Пара обозначений показывает, какой интерфейс с каждой стороны переходника.
