Передатчик20 ВтАттенюатор 10 дБрассеивает ~18 ВтАнализаторостаётся ~2 Вт
Аттенюатор оставляет в себе почти всю снятую мощность: модель выбирают по рассеиваемой мощности, а не только по номиналу ослабления.

Что делает аттенюатор и чем он не является

Аттенюатор СВЧ ослабляет сигнал на заданное число децибел и при этом сохраняет согласование тракта: на входе и выходе он остаётся нагрузкой с волновым сопротивлением 50 Ом (в кабельных сетях — 75 Ом). Энергия, которую аттенюатор снял с сигнала, превращается в тепло на его резистивных элементах и корпусе — поэтому у каждой модели нормируется средняя мощность, которую она рассеивает без перегрева.

Аттенюатор не поглощает всю мощность тракта, как согласованная нагрузка, и не делит сигнал между портами, как делитель мощности: он пропускает сигнал дальше, но с меньшим уровнем. Если нужно закрыть свободный порт, берут согласованную нагрузку, а не аттенюатор.

Децибелы и разы: 3 дБ — это ослабление по мощности примерно вдвое, 10 дБ — в 10 раз, 20 дБ — в 100 раз, 30 дБ — в 1000 раз. Ослабления складываются: два аттенюатора 10 дБ подряд дают 20 дБ.

Четыре решения при выборе

1. Диапазон частот

Диапазон аттенюатора должен целиком перекрывать полосу тракта с запасом на гармоники, если ослабление стоит перед измерителем. Фиксированные коаксиальные модели КАДАММ работают от постоянного тока: в каталоге есть исполнения до 18, 26,5, 40, 50 и 67 ГГц, а в серии KADAMM АТК-110-1-X-1,0 — до 110 ГГц. Чем выше верхняя частота, тем мельче соединитель: 2,92 мм до 40 ГГц, 2,4 мм до 50 ГГц, 1,85 мм до 67 ГГц.

2. Мощность, а не только номинал

Главная ошибка при подборе — взять аттенюатор нужного номинала, но без запаса по мощности. Аттенюатор рассеивает почти всю входную мощность: на 10 дБ через него проходит дальше лишь десятая часть, остальное остаётся в нём. Пример расчёта: передатчик 20 Вт и аттенюатор 10 дБ — в тепло уходит около 18 Вт, значит нужна модель на 20 Вт и выше, а не на 10 Вт.

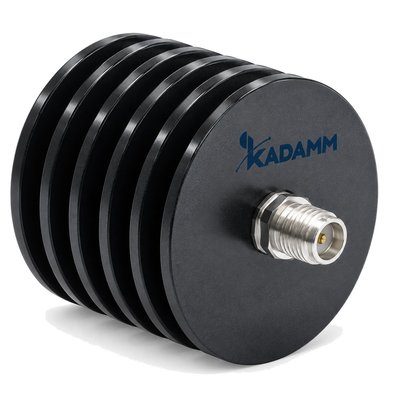

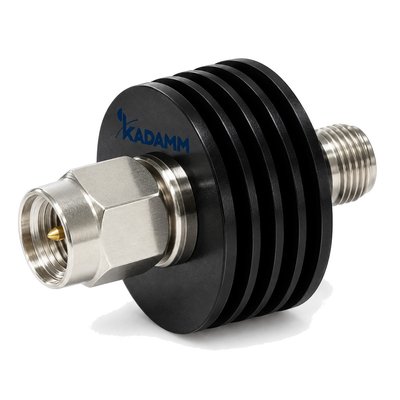

В каталоге КАДАММ фиксированные аттенюаторы идут рядами по средней мощности: KADAMM АТК 2 — 2 Вт, KADAMM АТК 5 — 5 Вт, KADAMM АТК 10 — 10 Вт, KADAMM АТК 30 — 30 Вт, KADAMM АТК — 50 Вт, KADAMM АТК 100 — 100 Вт, KADAMM АТК 200 Вт~600 — 200 Вт~600 Вт. Для передающих трактов берут исполнения с радиатором, для измерительных стендов достаточно 2–5 Вт.

3. Фиксированный, регулируемый или цифровой

Если уровень известен и не меняется — фиксированный аттенюатор: он дешевле, точнее и выдерживает большую мощность. Если уровень нужно подбирать на месте — ступенчатый (KADAMM АТС) или плавный (KADAMM АТР). Если ослаблением управляет прибор или контроллер — цифровой (KADAMM АТЦ), управляемый напряжением (KADAMM АТН) или программируемый блок (KADAMM АТПР).

4. Соединители и волновое сопротивление

Тип соединителя задаёт верхнюю частоту и удобство монтажа. В каталоге есть исполнения с SMA, N, TNC, 3,5 мм, 2,92 мм, 2,4 мм и 1,85 мм. Для кабельных сетей 75 Ом предусмотрена отдельная серия KADAMM АТК75 с соединителями F, BNC и N — ставить 50-омный аттенюатор в 75-омный тракт нельзя: рассогласование добавит отражения и исказит уровень.

Таблица подбора

ЗадачаЧто братьСерии КАДАММ
Ослабить выход передатчика перед измерителемФиксированный, мощность с запасом, диапазон от DCKADAMM АТК, KADAMM АТК 100, KADAMM АТК 200 Вт~600
Выровнять уровни в многооператорном трактеФиксированный, точный номинал, низкий КСВНKADAMM АТК 2, KADAMM АТК 5
Подобрать уровень на стенде вручнуюСтупенчатый с шагом 1 дБ или плавныйKADAMM АТС, KADAMM АТР
Менять ослабление из программы измеренияЦифровой или программируемыйKADAMM АТЦ, KADAMM АТН, KADAMM АТПР
Кабельная сеть 75 ОмАттенюатор 75 Ом с F или BNCKADAMM АТК75
Волноводный тракт миллиметрового диапазонаВолноводный фиксированный или плавныйKADAMM АТВ, KADAMM АТВР

КСВН и погрешность — разные вещи. КСВН показывает, насколько аттенюатор согласован с трактом, а погрешность — отклонение фактического ослабления от номинала. В таблицах исполнений КАДАММ погрешность нормируется отдельно для разных номиналов: у малых ослаблений она меньше, у 30–50 дБ — больше.

Серии КАДАММ в наличии и под заказ

В разделе аттенюаторы — 153 моделей фиксированных коаксиальных исполнений, 167 управляемых и 27 волноводных. У каждой модели свой артикул, полные таблицы исполнений — в карточках серий.

KADAMM АТК 100
Аттенюаторы коаксиальные фиксированные 50 Ом, 100 Вт
Фиксированные 100 Вт, до 40 ГГц, соединители SMA, N, 3,5 мм, 2,92 мм
Открыть карточку
KADAMM АТК 200 Вт~600
Аттенюаторы коаксиальные фиксированные 50 Ом, 200 Вт~600 Вт
Фиксированные 200 Вт и выше, до 18 ГГц
Открыть карточку

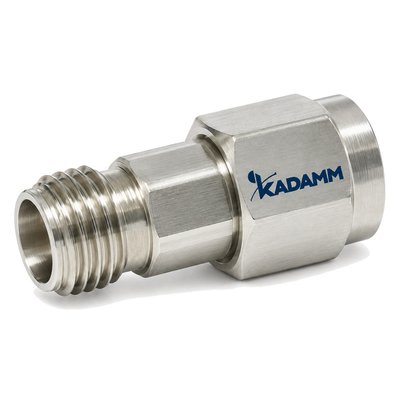

KADAMM АТК 2
Аттенюаторы коаксиальные фиксированные 50 Ом, 2 Вт
Измерительные 2 Вт, до 67 ГГц, 29 моделей
Открыть карточку
KADAMM АТЦ
Цифровые аттенюаторы СВЧ
Цифровые, до 40 ГГц, 73 моделей
Открыть карточку
KADAMM АТС
Ступенчатые аттенюаторы коаксиальные (ручные)
Ступенчатые ручные, до 26,5 ГГц, 67 моделей
Открыть карточку
KADAMM АТВ
Волноводные аттенюаторы фиксированные
Волноводные фиксированные, 3,3 – 110 ГГц
Открыть карточку
