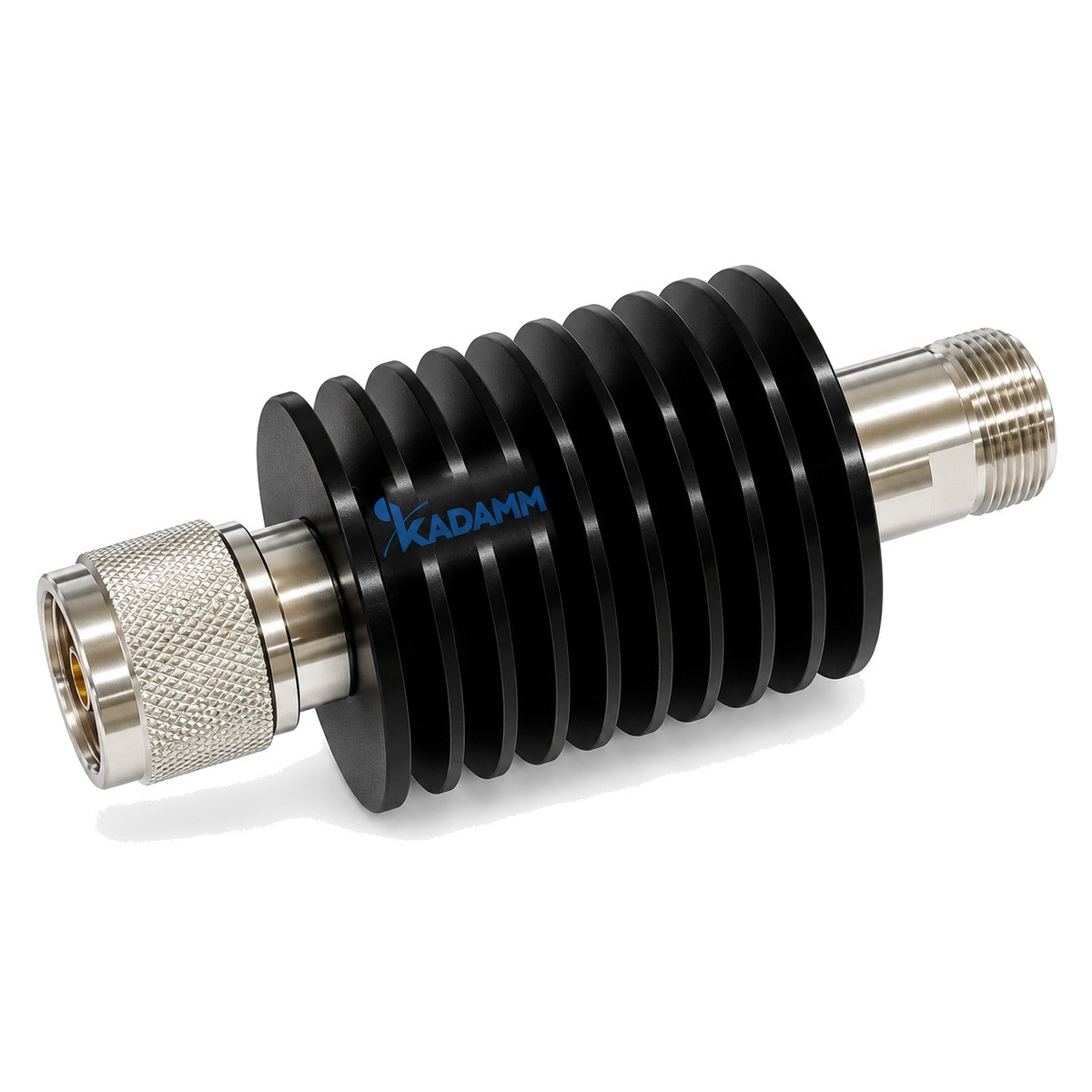

Аттенюаторы коаксиальные фиксированные 50 Ом, 30 Вт KADAMM АТК-30

Серия KADAMM АТК-30 — 14 моделей в диапазоне до 50 ГГц, соединители SMA, N, 2,92 мм, 2,4 мм, TNC, BNC. Модели различаются: частоты, КСВН, погрешность ослабления при 1~10 дБ, погрешность ослабления при 11~20 дБ, погрешность ослабления при 21~30 дБ.

В серии KADAMM АТК-30 — 14 моделей. Номинал ослабления в артикуле обозначен буквой X и выбирается из ряда, указанного в примечании к таблице; погрешность ослабления и КСВН заданы по группам номиналов.

Аттенюатор снижает уровень сигнала на заданное число децибел и при этом остаётся согласованным с трактом: входной и выходной КСВН малы во всей рабочей полосе.

Ослабленная часть мощности превращается в тепло на резистивном или поглощающем элементе, поэтому допустимая мощность аттенюатора определяется его нагревом. Удобно помнить: 3 дБ — это половина мощности, 10 дБ — десятая часть, 20 дБ — сотая.

По таблице исполнений KADAMM АТК-30: КСВН от 1,2 до 1,65 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Аттенюаторы с корпусом, зависящим от номинала ослабления. У этой серии размер корпуса зависит не только от мощности, но и от номинала: модели со средними номиналами ослабления выполнены в корпусе большего диаметра, чем модели с малыми и самыми большими. Причина — в распределении тепла по звеньям. При малом номинале большая часть мощности проходит насквозь и уходит в нагрузку, при глубоком ослаблении схема разбита на много звеньев, а в средней области одно-два звена принимают на себя основную часть мощности и требуют большего радиатора. Соединители — N и SMA для частот до Ku, SMA и 2,92 мм для более высоких диапазонов, исполнение 2,4 мм с двумя фиксированными номиналами. Для N- и SMA-исполнений таблица нормирует разные группы номиналов, поэтому сравнивайте модели по строке нужного номинала, а не по общему виду таблицы. Серию используют на выходах передатчиков небольших станций сотовой связи и ретрансляторов при измерениях, как ослабляющую вставку перед датчиком мощности, для понижения уровня перед входом анализатора спектра. При заказе проверьте габарит выбранного номинала по примечанию — он влияет на компоновку стенда. Для импульсных режимов в примечании приведены разные нормы для разных групп исполнений: у одних допустим короткий мощный импульс при малом коэффициенте заполнения, у других — более длинная последовательность при умеренной пиковой мощности. Выбирайте исполнение по форме сигнала вашего передатчика, а не только по средней мощности. При сомнении в форме сигнала измерьте её заранее осциллографом с детектором.

Пример: KADAMM АТК-40-30-30-2,92 — аттенюатор 0–40 ГГц, 30 Вт, ослабление 30 дБ, соединители 2,92 мм вилка — 2,92 мм розетка.

Указаны у части моделей серии; у остальных параметр не нормируется.

Выбор внутри серии KADAMM АТК-30: КСВН — от 1,20 у KADAMM АТК-4-30-X-SMA до 1,65 у KADAMM АТК-50-30-20/40-2,4.

Защита входов анализаторов и приёмников от перегрузки, выравнивание уровней в многоканальных трактах, развязка каскадов, имитация затухания трассы на стендах.

Комплект поставки модели серии KADAMM АТК-30: аттенюатор, паспорт изделия.
