Статья · Пассивное оборудование DAS

ГОСТ-номенклатура ВЧ-компонентов: как правильно называть оборудование в документах

В разговоре сплиттер и таппер понятны всем, а в спецификации начинаются разночтения: проект, ведомость и паспорт называют одно и то же по-разному. Разбираем отечественную номенклатуру пассивных компонентов: порядок слов в наименованиях, почему не указывают ГОСТ 15094-69, термины параметров, обозначения соединителей, климат и защиту, а также готовые формулировки для спецификации.

КАДАММ НО-698/3800Ответвители направленные коаксиальные серии КАДАММ НО-698/3800 —

КАДАММ ДМ-698/4000Делители мощности коаксиальные серии КАДАММ ДМ-698/4000 — 2/3/4

КАДАММ КМ-СЧ-01Комбайнер одного диапазона (same band) КАДАММ КМ-СЧ-01 — 698R

Если коротко

Сначала тип, потом уточнения (практика перечней): «ответвитель направленный коаксиальный», а не «направленный коаксиальный ответвитель».

ГОСТ 15094-69 не указывают: это классификатор радиоизмерительных приборов, утративший силу в 1987 году.

Термины по ГОСТ 18238-72 и 23221-78: КСВН, вносимое ослабление, развязка, прямые потери; «возвратные потери» — каталожный термин.

Пассивные компоненты не являются средствами измерений и поверке не подлежат.

Почему название решает больше, чем кажется

В инженерном разговоре все понимают друг друга: сплиттер, таппер, комбайнер, бридж. В документах начинается другая жизнь. Позиция в спецификации должна совпадать с проектом, проект — с тендерной ведомостью, ведомость — с паспортом изделия. Если в одном месте написано «таппер», в другом «направленный ответвитель», а в третьем «делитель неравноплечий», приёмка превращается в переписку.

Отечественная номенклатура строится по своим правилам, и они не совпадают с англоязычными каталогами. Разберём, как называются пассивные компоненты в документах, на какие стандарты ссылаться и как записывать позиции, чтобы они проходили сверку без вопросов.

Порядок слов: сначала тип изделия

В перечнях, спецификациях и каталогах принято писать сначала тип изделия, потом уточнения: «ответвитель направленный коаксиальный», а не «направленный коаксиальный ответвитель». Это не требование ГОСТ — в самих стандартах термины записаны в прямом порядке, — а сложившаяся практика перечней: позиции сортируются по типу и быстро находятся. Так же записывают антенны: «антенна панельная направленная», «антенна потолочная».

Как говорят	Как пишут в документах	Что это
Сплиттер	Делитель мощности коаксиальный	Равное деление на 2, 3 или 4 выхода
Таппер	Ответвитель направленный коаксиальный	Отбор доли мощности из магистрали
Бридж, гибрид	Мост гибридный (делитель-сумматор)	Сложение сигналов одной полосы
Комбайнер	Комбайнер мультидиапазонный (частотно-разделительное устройство)	Объединение диапазонов
Дуплексер	Фильтр дуплексный	Разделение приёма и передачи
Нагрузка 50 Ом (терминатор)	Нагрузка согласованная коаксиальная	Поглощение мощности на порту
Аттенюатор	Аттенюатор коаксиальный фиксированный	Ослабление на заданное число децибел
Bias tee	Устройство ввода питания (смещения по постоянному току)	Ввод питания и AISG в фидер
POI	Точка объединения интерфейсов	Многооператорный узел объединения
TMA	Усилитель мачтовый	Малошумящий усилитель приёма у антенны

ГОСТ 15094-69: почему его не указывают

В старых каталогах и спецификациях у ответвителей, фильтров и нагрузок встречаются «вид Э5», «вид Э8», «вид Э9» по ГОСТ 15094-69. Это стандарт «Приборы электронные радиоизмерительные. Классификация. Наименование и обозначения» — классификатор радиоизмерительных приборов. Он утратил силу 1 января 1987 года, его сменил ГОСТ 15094-86 «Средства измерений электронные. Наименования и обозначения».

Пассивные компоненты тракта связи средствами измерений не являются (об этом ниже), поэтому вид по такому классификатору им не присваивают, и ссылка на отменённый стандарт в спецификации только вызовет вопросы при экспертизе. В карточках линейки КАДАММ (KADAMM) — например, КАДАММ НО-698/3800, КАДАММ КМ-СЧ-01, КАДАММ НС-4000 — в разделе «Соответствие нормативной базе» указаны наименование по номенклатуре, термины параметров по действующим ГОСТ, присоединительные размеры соединителей, климатическое исполнение и степень защиты оболочки.

Термины и параметры: 18238-72 и 23221-78

Названия параметров тоже стандартизованы, и это важнее, чем кажется: в переводных каталогах «insertion loss» превращается то во «вносимые потери», то в «вносимое ослабление», а «isolation» — то в «изоляцию», то в «развязку». По ГОСТ 23221 правильно «развязка»: в документах используют термины по ГОСТ.

Параметр	Как правильно	Стандарт	Английский эквивалент
Согласование	Коэффициент стоячей волны по напряжению (КСВН)	ГОСТ 18238-72	VSWR
Отражение	Возвратные потери — каталожный термин, пересчитывается из КСВН	в ГОСТ не определён	Return loss
Потери в тракте	Вносимое ослабление	ГОСТ 18238-72	Insertion loss
Сопротивление линии	Волновое сопротивление	ГОСТ 18238-72	Characteristic impedance
Разделение портов	Развязка	ГОСТ 23221-78	Isolation
Потери по магистрали	Прямые потери	ГОСТ 23221-78	Through loss

Как эти параметры читать и что считать нормой, разобрано в статье о характеристиках ВЧ-компонента.

Соединители: типы и стандарты

Обозначения соединителей — отдельная тема для разночтений. Тип N описан в IEC 61169-16. Отечественный тип III по ГОСТ 13317-89 и ГОСТ 20265-83 имеет то же сечение 7/3,04, но метрическую резьбу М16×1 вместо дюймовой у N, поэтому это разные соединители: без перехода они не стыкуются. Присоединительные размеры 7-16 (DIN) описаны в IEC 61169-4, 4.3-10 — в IEC 61169-54.

В спецификации указывают тип, пол и, если нужно, исполнение: «соединитель 4.3-10, розетка» или «7-16, розетка, удлинённая горловина». Пол пишут словами: розетка и вилка. Сравнение типов по мощности и интермодуляции — в статье о ВЧ-соединителях.

Климат и защита оболочки

Две строки, которые обязательно попадают в спецификацию уличного оборудования. Климатическое исполнение — по ГОСТ 15150-69: у изделий линейки это УХЛ1, эксплуатация на открытом воздухе в умеренном и холодном климате. Степень защиты оболочки — по ГОСТ 14254-2015 (соответствует IEC 60529): IP65, IP66 или IP67 в зависимости от изделия, для аппаратных исполнений IP40.

Важная тонкость. Класс защиты относится к корпусу изделия, а не к стыку с кабелем. Уличное соединение герметизируют отдельно, независимо от того, написано в паспорте IP65 или IP67.

Средство измерений? Нет

Вопрос, который регулярно возникает у метрологов заказчика: подлежит ли изделие поверке. Пассивные компоненты ВЧ-тракта — делители, ответвители, нагрузки, аттенюаторы, фильтры — средствами измерений не являются и в реестр не вносятся. Они не измеряют величины, а распределяют и ослабляют мощность. Поверке подлежат приборы, которые к ним подключают: анализаторы, датчики мощности, рефлектометры.

Исключение по смыслу — аттенюаторы и ответвители, используемые в измерительных трактах как образцовые меры ослабления: если они входят в состав средства измерений, требования определяет метрологическая служба. В обычном тракте связи такой задачи нет.

Как записать позицию в спецификации

Рабочая формула: тип изделия по номенклатуре, обозначение серии, ключевые параметры, соединители, класс защиты. Примеры для линейки:

«Делитель мощности коаксиальный КАДАММ ДМ-698/4000, 698–4000 МГц, 4 выхода, соединители 4.3-10 розетка, IP65, PIM3 не хуже −160 дБн»
«Ответвитель направленный коаксиальный КАДАММ НО-698/3800, связь 10 дБ, 698–3800 МГц, соединители 7-16 розетка, IP65»
«Нагрузка согласованная коаксиальная КАДАММ НС-4000, 50 Ом, 100 Вт, DC–4000 МГц, соединитель N вилка, IP65»
«Комбайнер мультидиапазонный КАДАММ КМ-3-08, порты 698–960 / 1710–1880 / 1920–2700 МГц, соединители 7-16 розетка, IP67»

Такая запись однозначна: по ней позицию найдут в каталоге, сверят с паспортом и примут на объекте. Обратная ситуация — строка «таппер 10 дБ» — требует уточнений на каждом этапе.

Обозначения серий и артикулы

Кроме типа изделия в спецификацию попадает обозначение серии, и здесь тоже есть логика. В линейке КАДАММ буквенная часть указывает класс, цифровая — полосу или конфигурацию: ДМ — делители мощности, НО и ДН — ответвители и тапперы, ГМ — гибридные мосты, КМ — комбайнеры, ФП — полосовые фильтры, ДУ — дуплексные, НС и НСП — нагрузки, АТ и АТП — аттенюаторы, ИП — инжекторы питания, ПОИ — точки объединения интерфейсов, МУ — мачтовый усилитель, АПМ, АПН и АВП — антенны.

Цифры после букв читаются по классу изделия. У делителей и ответвителей это границы полосы: ДМ-698/4000 работает в 698–4000 МГц. У комбайнеров первая цифра — число объединяемых диапазонов: КМ-3-08 — триплексер, восьмое исполнение. У мостов указана конфигурация и полоса: ГМ-4х4-698/2700. У нагрузок и аттенюаторов — верхняя граница полосы, а мощность и разъём выбираются внутри серии при заказе.

Полный артикул конкретного исполнения включает и эти параметры: например, у аттенюатора это «АТ-10-50-4000-43» — 10 дБ, 50 Вт, до 4000 МГц, соединители 4.3-10. Такие обозначения приведены в таблицах исполнений на карточках; в спецификацию выносят либо полный артикул, либо серию с перечнем параметров.

Изделия и их наименования по номенклатуре

КАДАММ НО-698/3800

Ответвитель направленный коаксиальный

Связь 5–40 дБ, 698–3800 МГц, IP65, УХЛ1.

Открыть карточку

КАДАММ ДМ-698/4000

Делитель мощности коаксиальный

2, 3 или 4 выхода, 698–4000 МГц, термины по ГОСТ 18238-72 и ГОСТ 23221-78.

Открыть карточку

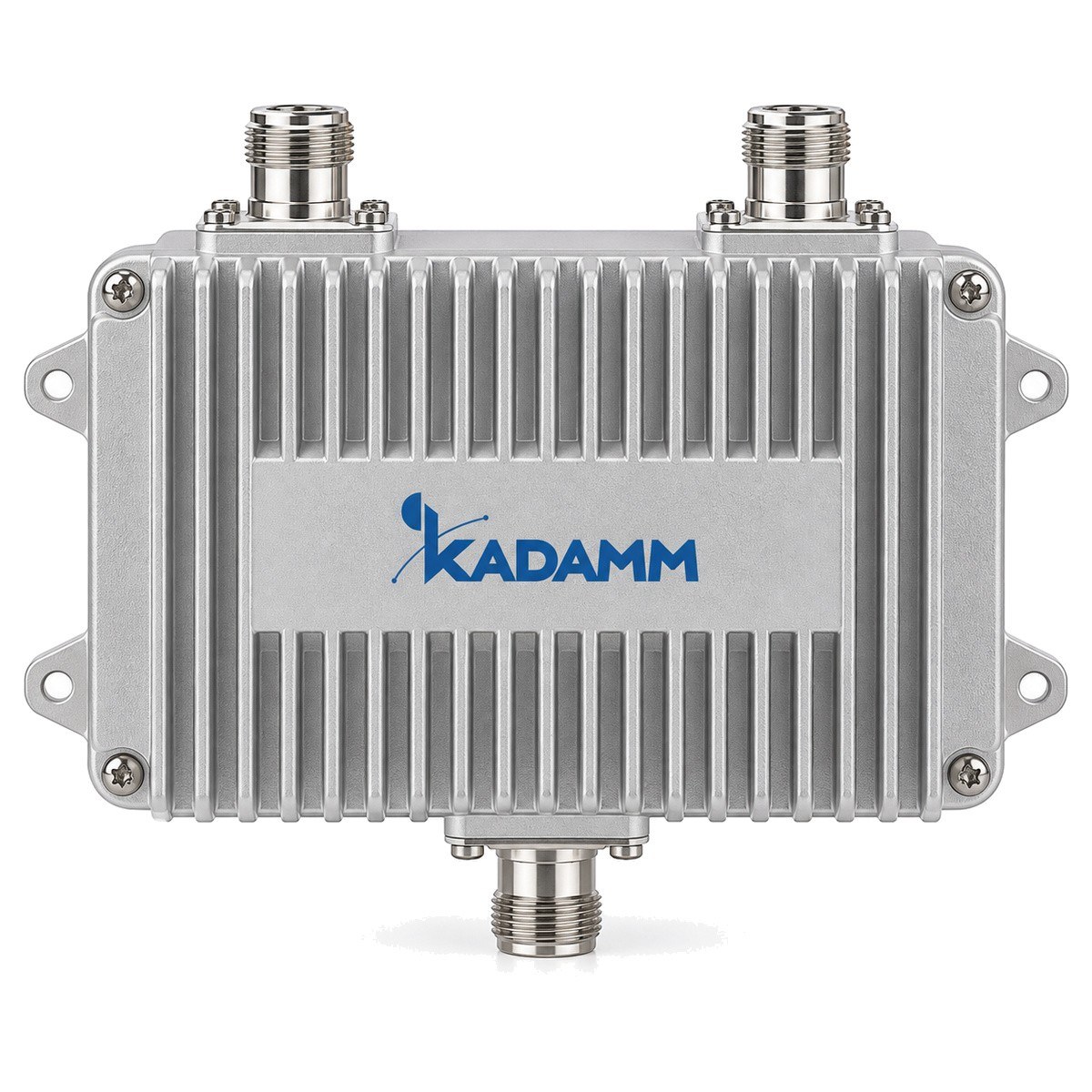

КАДАММ КМ-СЧ-01

Комбайнер (частотно-разделительное устройство)

698–3800 МГц, гибридное сложение двух передатчиков.

Открыть карточку

КАДАММ НС-4000

Нагрузка согласованная коаксиальная

50 Ом, 2–200 Вт, DC–4000 МГц, IP65.

Открыть карточку

КАДАММ АТ-4000

Аттенюатор коаксиальный фиксированный

Номиналы 3–40 дБ, DC–4000 МГц, соединители по ГОСТ 13317-89 и IEC 61169.

Открыть карточку

КАДАММ МУ-900

Усилитель мачтовый

Активное устройство тракта, управление AISG по 3GPP, IP67, УХЛ1, −40…+60 °C.

Открыть карточку

Частые вопросы

«Ответвитель направленный коаксиальный» с указанием переходного ослабления, например «10 дБ». Слово «таппер» — жаргон, в спецификации его лучше не использовать.

Нет. ГОСТ 15094-69 — классификатор радиоизмерительных приборов, он утратил силу 1 января 1987 года. Пассивные компоненты тракта связи не являются средствами измерений, вид по этому классификатору им не присваивают.

Правильный термин по ГОСТ 18238-72 — вносимое ослабление. «Потери» употребляют в разговоре и в переводных каталогах; в документах лучше держаться стандартной формулировки.

Нет. Делители, ответвители, нагрузки, аттенюаторы и фильтры не являются средствами измерений: они не измеряют величины. Поверяют приборы, которые к ним подключают.

Тип, пол и при необходимости исполнение: «4.3-10 розетка», «7-16 розетка, удлинённая горловина», «тип N вилка». Тип III по ГОСТ 13317-89 — не то же самое, что N: сечение одно, но резьба метрическая М16×1, стыковка с N — только через переход.

Климатическое исполнение по ГОСТ 15150-69: эксплуатация на открытом воздухе в умеренном и холодном климате. Конкретный рабочий диапазон температур указан в характеристиках изделия.

Тип по номенклатуре, серия, ключевые параметры, соединители, класс защиты и, если требуется, уровень интермодуляции. Пример: «Делитель мощности коаксиальный КАДАММ ДМ-698/4000, 4 выхода, 4.3-10 розетка, IP65, PIM3 не хуже −160 дБн».
