Согласованная нагрузка 50 Ом поглощает мощность на свободном порту делителя, моста или ответвителя и заменяет антенну при настройке передатчика. В разделе 12 позиций КАДАММ (KADAMM): коаксиальные нагрузки DC–4000 и DC–6000 МГц на 2, 5, 10, 25, 50, 100 и 200 Вт и серии с низкой интермодуляцией −160 дБн для многооператорных трактов. Разъёмы N, 4.3-10 или 7-16, розетка или вилка, возвратные потери не менее 17–21 дБ по полосе и мощности (у НС-4000 — 21 дБ во всей полосе), корпус от компактного цилиндра до радиатора 200 мм, IP65.
У любого пассивного узла DAS есть порты, которые в данный момент не используются: второй выход гибридного моста, четвёртый отвод делителя, резервный вход POI. Открытый порт отражает волну обратно: растёт КСВН, часть мощности возвращается в передатчик, нарушается развязка узла. Согласованная нагрузка 50 Ом поглощает эту мощность и держит согласование, поэтому нагрузка входит в спецификацию каждой системы наравне с делителями.
Вторая роль — эквивалент антенны: при настройке и проверке передатчика мощность уходит не в эфир, а в нагрузку. Здесь важна мощность рассеяния и полоса от постоянного тока. В передающих трактах с несколькими несущими нагрузка сама становится источником интермодуляции, если сделана без учёта PIM: для таких трактов предназначены серии НСП с IM3 −160 дБн.

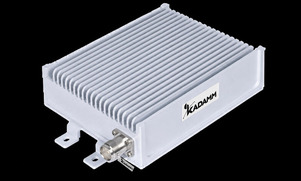

Серии НС — нагрузки общего назначения, серии НСП — с низкой интермодуляцией для передающих трактов. Внутри серии выбираются мощность и разъём; корпус растёт с мощностью от цилиндра 22 мм до радиатора 200 × 176 мм.
Поштучные исполнения. Кроме серийных карточек выше в разделе есть отдельные карточки на каждое исполнение — с точными цифрами своей модели и своим паспортом. Согласованные нагрузки: НС-100-790/2700 · НС-100-790/3800 · НС-2-DC/3000 · НС-200-790/2700 · НС-200-790/3800 · НС-5-790/2700 · НС-5-790/3800 · НС-50-DC/3000
Все нагрузки КАДАММ (KADAMM) раздела: волновое сопротивление 50 Ом, возвратные потери не менее 17–21 дБ по мощности и полосе (значение каждого исполнения — в таблице карточки), соединители по ГОСТ 13317-89 и IEC 61169, монтаж на порт или на стену, IP65, климатическое исполнение УХЛ1 по ГОСТ 15150-69.
| Задача | Что брать | Модели |
|---|---|---|
| Закрыть свободный порт гибридного моста в многооператорном тракте | Нагрузка с низкой интермодуляцией на половину мощности входа: 50–200 Вт | НСП-4000 · НСП-6000 |
| Закрыть неиспользуемый отвод делителя или ответвителя | Нагрузка 5–25 Вт, разъём как у порта | НСП-4000 · НС-4000 |
| Эквивалент антенны для настройки передатчика 100 Вт | Нагрузка 200 Вт с радиатором | НС-4000 · НС-6000 |
| Маломощная нагрузка 50 Ом для измерительного порта (терминатор) | Нагрузка 2–5 Вт, N или 4.3-10 | НС-4000 · НС-6000 |
| Тракт с Wi-Fi 5 ГГц или 5G до 6000 МГц | Серии DC–6000 МГц | НС-6000 · НСП-6000 |
| Нагрузка согласованная 50 Вт с разъёмом 7-16 или 4.3-10 | Исполнение 50 Вт, розетка или вилка | НС-4000 · НСП-4000 |
Считайте мощность, которая реально придёт на порт: половина входа у моста 2×2, четверть у делителя на 4, доля по номиналу связи у ответвителя. Берите ближайшую ступень ряда с запасом не меньше 30 %; для эквивалента антенны — полную мощность передатчика.
Серии DC–4000 МГц закрывают сотовые диапазоны и 5G n78; для Wi-Fi 5 ГГц и трактов до 6 ГГц нужны серии DC–6000 МГц.
В передающем тракте с двумя и более несущими — да, серии НСП. Обычная нагрузка с IM3 −105 дБн на свободном порту моста станет источником помех в приёмном тракте всех операторов.
Такой, чтобы нагрузка накручивалась на порт без переходника: розетка на вилку и наоборот. В серии есть все шесть сочетаний N, 4.3-10 и 7-16.
Нагрузка 75 Ом для телевидения не подходит. Нагрузка для тракта сотовой связи должна быть на 50 Ом: 75-омная даёт КСВН 1,5 и не решает задачу согласования.
Пришлите схему узла и мощность на входе — посчитаем мощность на каждый свободный порт и подберём нагрузки с нужными разъёмами.
