Чем стадион сложнее любого здания
Оборудование в примерах — линейка КАДАММ (KADAMM). На обычном объекте задача — доставить сигнал сквозь стены. На стадионе стен почти нет, зато есть две другие проблемы: плотность людей и открытая чаша. В час пик на трибунах находятся десятки тысяч абонентов на площади, где обычная сотовая сота рассчитана на сотни. Все они одновременно снимают видео и выкладывают его в сеть, то есть грузят не приём, а передачу.
Вторая особенность — отсутствие естественных границ. В здании стены сами разделяют зоны, а в чаше сигнал одной антенны долетает до противоположной трибуны и мешает соседнему сектору. Поэтому покрытие стадиона строится не на мощности, а на геометрии: чем точнее антенны разделяют трибуны, тем больше суммарная ёмкость.
Секторизация: главный инструмент
Чашу делят на секторы: от четырёх на небольшой арене до нескольких десятков на крупном стадионе. Каждый сектор обслуживает своя антенна с узким лучом, направленная сверху вниз на конкретную группу трибун. Логика простая: чем меньше абонентов в одном секторе, тем больше ресурса достаётся каждому.
Отсюда требования к антеннам: узкая диаграмма, чтобы луч ложился на свою трибуну и не «переливался» через край; управляемый наклон, чтобы точно накрыть ряды; малое обратное излучение, чтобы не мешать противоположному сектору. Панельные модели с усилением 9,5–11,5 дБи и сектором 54–66° в верхнем диапазоне подходят для этой задачи; на компактных площадках берут более широкий луч.
| Тип площадки | Секторов | Антенны | Что критично |
|---|---|---|---|
| Спортзал, каток до 3 тыс. мест | 2–4 | Потолочные и панельные | Простота, равномерность |
| Арена 5–15 тыс. мест | 4–8 | Панельные направленные | Разделение секторов, наклон |
| Стадион 20–50 тыс. мест | 8–24 | Панельные с узким лучом | Ёмкость, минимальное перекрытие |
| Открытые площадки, фан-зоны | по зонам | Панельные уличные | Погода, механическая защита |
| Подтрибунные помещения | по зонам | Потолочные | Отдельные ветви, как в здании |
Ёмкость и плотность абонентов
Ёмкость определяется активным оборудованием, но пассивная часть либо позволяет её реализовать, либо нет. Три момента, которые упираются именно в тракт.
- Число независимых секторов. Каждый сектор — отдельная ветвь от источника, а не ответвление от общей магистрали. Делить сектор пополам делителем нельзя: это уже одна сота на две трибуны.
- Разнос по поляризациям. Двухпортовые антенны дают MIMO 2×2 и удваивают скорость в секторе; тракт при этом строится двойным, включая узлы объединения.
- Запас по мощности. Передатчики на стадионе работают на пределе, суммарная мощность в тракте измеряется сотнями ватт, и компоненты берут с соответствующим запасом.
Много операторов и низкая интермодуляция

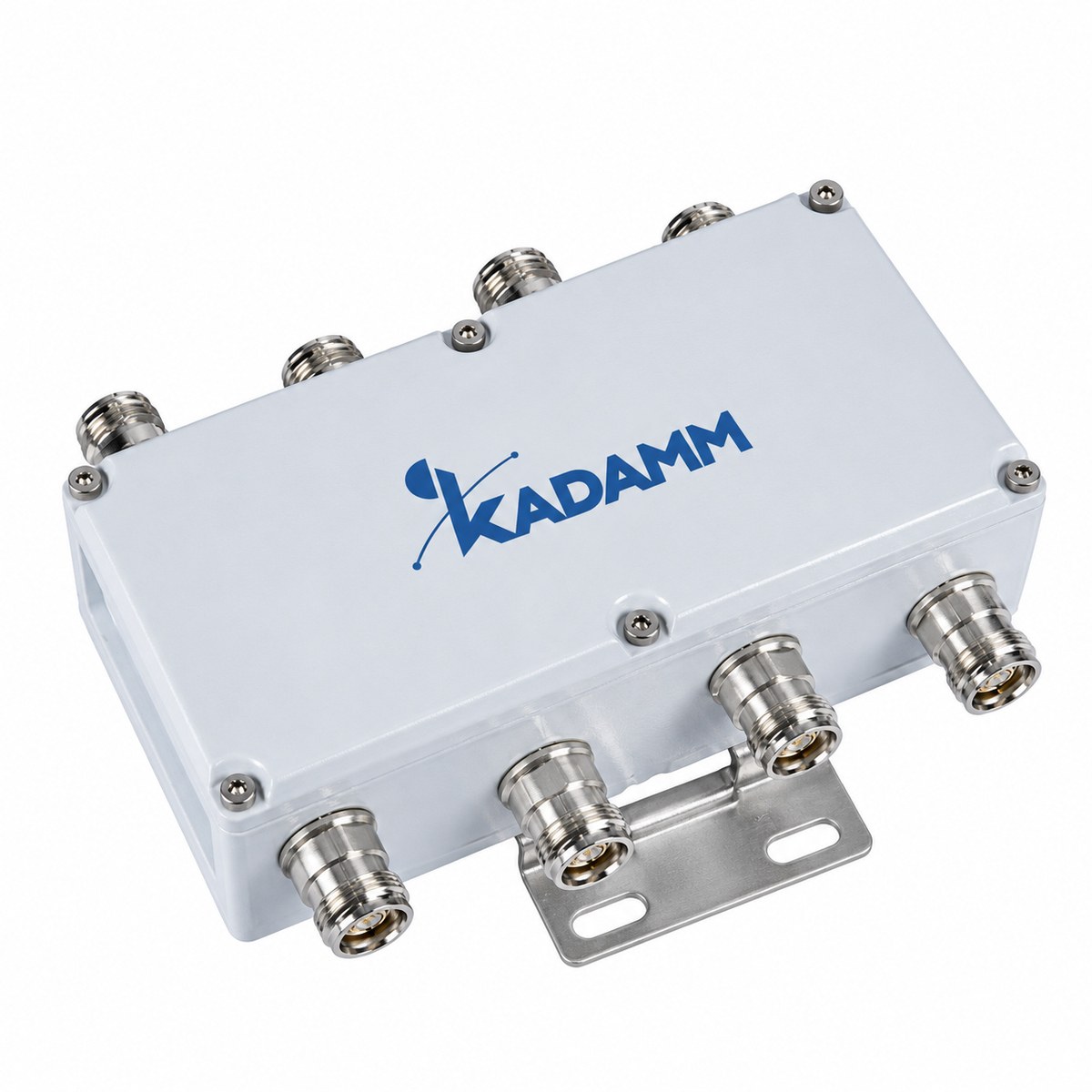

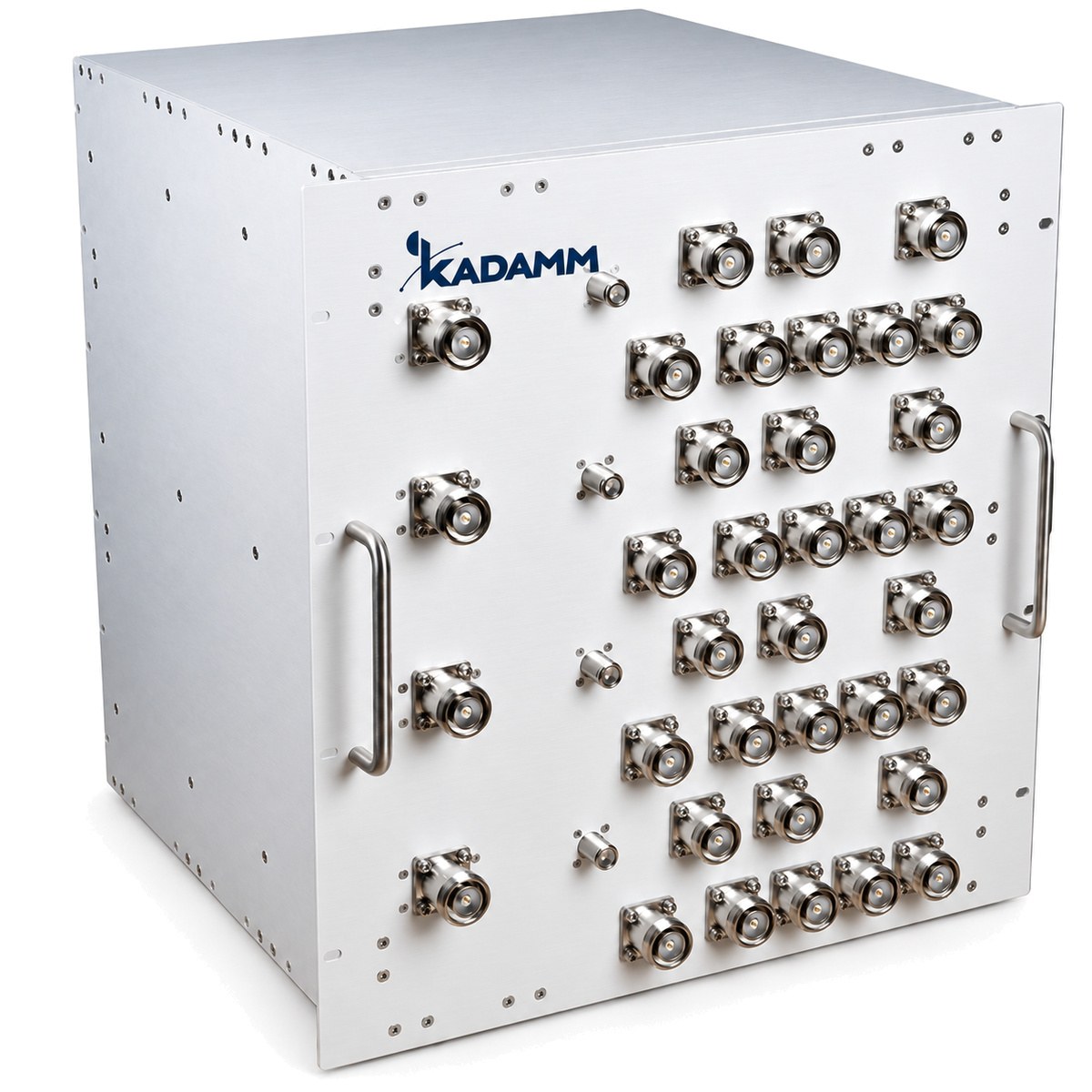

Стадион — классический многооператорный объект: три-четыре оператора, у каждого по четыре-пять диапазонов, и всё это идёт по общим трактам к общим антеннам. Узел объединения строят на POI с развязкой между операторами до 110 дБ, а диапазоны одного оператора сводит частотный комбайнер.
Интермодуляция на стадионе критична как нигде. Высокая мощность, множество несущих и металлоконструкции рядом с антеннами дают идеальные условия для помех. Все компоненты тракта берут с уровнем −155…−160 дБн, а конструкции в ближней зоне антенн проверяют на ржавые стыки, см. статью про PIM.
Погода, надёжность и обслуживание
Антенны и часть узлов на стадионе стоят под открытым небом или под козырьком: солнце, дождь, обледенение, ветровая нагрузка. Требования к пассивной части те же, что для мачтовых трактов: класс защиты IP65–IP67, климатическое исполнение УХЛ1 по ГОСТ 15150-69, рабочий диапазон от −40 до +65 °C, крепление хомутами на трубу или ферму.
Обслуживание планируют заранее: доступ к антеннам на трибунах возможен только между мероприятиями, поэтому контрольные точки выводят вниз. Ответвитель со связью 30–40 дБ в начале каждой ветви позволяет измерять уровень, не поднимаясь к антеннам.
Что заложить в проект
| Что | Почему | Ориентир |
|---|---|---|
| Отдельная ветвь на сектор | Ёмкость на трибунах | Без деления секторов делителями |
| Двойной тракт под MIMO | Скорость в час пик | Два порта на антенну, парные узлы |
| Low-PIM во всём тракте | Много несущих и высокая мощность | −155…−160 дБн |
| Уличное исполнение | Открытая чаша | IP65–IP67, УХЛ1, −40…+65 °C |
| Контрольные точки внизу | Обслуживание между матчами | Ответвители 30–40 дБ |
| Резерв входов узла | Новый оператор или диапазон | Закрыты нагрузками |
| Подтрибунные зоны отдельно | Раздевалки, ложи, галереи | Схема как в здании |
Подтрибунные помещения и фан-зоны
Чаша — только половина объекта. Под трибунами находятся галереи, точки питания, раздевалки, ложи, медпункты и служебные коридоры, и там действуют обычные правила покрытия зданий: потолочные антенны в открытых галереях, магистраль с ответвителями вдоль коридоров, отдельные ветви на технические зоны. Ошибка типичная: чашу считают тщательно, а подтрибунные зоны добавляют по остаточному принципу, и в час пик именно там образуется провал, потому что там же скапливаются люди в перерыве.
Фан-зоны и прилегающая территория — третья часть задачи. Там ставят уличные панельные антенны с широким лучом, а тракт ведут в уличном исполнении с герметизацией стыков. Для площадок с временными мероприятиями удобно закладывать разъёмные узлы: систему разворачивают на сезон и снимают, а пассивные компоненты переживают такие циклы без потери параметров.
Отдельно считают вход и выход зрителей: в момент, когда десятки тысяч человек одновременно достают телефоны у турникетов, нагрузка на сектор выше, чем во время матча. Эти зоны выделяют в отдельные секторы, не объединяя их с трибунами.
Пример: как считают сектор
Возьмём сектор на 2500 зрителей: одна антенна на верхнем ярусе, направленная вниз на группу трибун, источник отдаёт 33 дБм в полосе 1800 МГц, кабельная трасса до антенны 90 метров.
| Элемент | Что отнимает | Сколько |
|---|---|---|
| Узел объединения операторов | Потери POI | около 8 дБ |
| Кабель 90 м на 1800 МГц | Погонное затухание | около 4,5 дБ |
| Ответвитель контрольной точки | Связь 30 дБ | 0,3 дБ |
| Разъёмы по тракту | Четыре соединения | 0,3 дБ |
| Итого потерь | около 13 дБ | |
| На входе антенны | 33 дБм минус потери | 20 дБм |
| Излучаемая мощность | С усилением 11,5 дБи | около 31,5 дБм |
Дальше проверяют, что на дальнем ряду сектора уровень с запасом перекрывает порог, а на границе с соседним сектором падает достаточно, чтобы абонент не «прыгал» между сотами. Именно баланс этих двух требований и определяет ширину луча антенны и её наклон.
Отдельно считают обратное направление: телефон отдаёт около 23 дБм, и после тех же 13 дБ потерь на вход приёмника приходит 10 дБм. Запас есть, но только если тракт чистый: продукты интермодуляции от плохого соединения складываются с полезным сигналом и съедают чувствительность.
Этапы работ на арене
Порядок обычно такой. Сначала по чертежам чаши определяют число секторов и точки установки антенн: верхний ярус, козырёк, мачты освещения. Затем считают тракты до каждой точки и подбирают узлы объединения под состав операторов. Монтаж ведут в межсезонье или между мероприятиями, потому что работы идут на высоте и в зоне зрительских мест.
Приёмка включает три вещи: измерение согласования по каждой ветви, проверку интермодуляции при работающих передатчиках всех операторов и снятие профиля уровня по трибунам сканером. Последнее делают при пустой чаше и повторяют на первом мероприятии: заполненные трибуны меняют картину, тела зрителей поглощают сигнал, и запас, заложенный в расчёте, проверяется на практике.
Оборудование для арены
Общее устройство систем разобрано в статье о DAS и IBS, а зонирование подтрибунных помещений устроено так же, как в бизнес-центрах и паркингах.
