Дуплексный фильтр разделяет приёмную и передающую полосы одного диапазона, чтобы приёмник и передатчик базовой станции или ретранслятора работали через одну антенну и один фидер. В разделе 7 моделей КАДАММ (KADAMM): дуплексеры LTE Band 28 (700 МГц), Band 20 (800 МГц), GSM и LTE 900, 1800 и 2100 МГц, а также двухдиапазонный дуплексер 700 + 2100 МГц для трактов 4T4R. Развязка приёма от передачи 85–105 дБ, вносимые потери 0,5–2 дБ, мощность передачи 50–80 Вт, интермодуляция до −153 дБн. Модули поставляются под заказ для встройки в оборудование (OEM).
В сетях с частотным дуплексом FDD передатчик и приёмник работают одновременно, но в разных полосах: у LTE-1800 приём 1710–1785 МГц, передача 1805–1880 МГц. Дуплексный фильтр — это два полосовых фильтра с общим антенным портом. Передатчик выходит в антенну с потерями около 1 дБ, а в приёмник его мощность не проходит: развязка 95–105 дБ защищает малошумящий вход от собственного передатчика в 100 Вт.
Без дуплексера пришлось бы вешать две антенны и тянуть два фидера, а приёмник всё равно был бы забит передатчиком соседней антенны. Дуплексеры КАДАММ выполнены на объёмных резонаторах с крутыми скатами и рассчитаны на встройку в шкафы базовых станций, ретрансляторов и активных модулей DAS.
В обозначении ДУ-700-2Т: дуплексер, диапазон 700 МГц, 2Т — два тракта (для антенны с двумя поляризациями), 4Т — четыре тракта для 4T4R. Полосы RX и TX — на карточке модели.
Все дуплексеры КАДАММ (KADAMM) раздела: волновое сопротивление 50 Ом, пиковая мощность до 500 Вт, антенный порт 4.3-10 или SMA, порты приёмопередатчика SMP или RSMP для установки на плату или в модуль. Изделия OEM-класса: поставка под проект, срок и цена — по запросу.

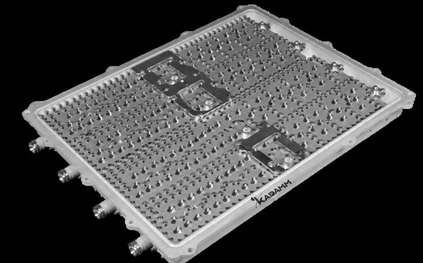

| Задача | Что брать | Модели |
|---|---|---|
| LTE 700 МГц (Band 28), одна или две поляризации | Дуплексер 703–748 / 758–803 МГц, 2 тракта | ДУ-700-2Т |
| LTE 700 МГц в тракте 4T4R | Дуплексер 700 МГц, 4 тракта | ДУ-700-4Т |
| LTE 800 МГц (Band 20) | Дуплексер 832–862 / 791–821 МГц | ДУ-800-2Т |
| GSM-900 или LTE 900 (Band 8) | Дуплексер 880–915 / 925–960 МГц | ДУ-900-2Т |
| GSM-1800 или LTE 1800 (Band 3) | Дуплексер 1710–1785 / 1805–1880 МГц | ДУ-1800 |
| UMTS или LTE 2100 (Band 1) | Дуплексер 1920–1980 / 2110–2170 МГц | ДУ-2100 |
| 700 и 2100 МГц одним модулем в тракте 4T4R | Двухдиапазонный дуплексер | ДУ-700+2100-4Т |
Дуплексер жёстко привязан к паре полос RX/TX: Band 28 (703–748 / 758–803 МГц), Band 20, Band 8, Band 3, Band 1. Сверьте частотный план оператора с полосами на карточке: модель на 800 МГц не подойдёт для 900.
Антенна с двумя поляризациями требует двух дуплексеров, тракт 4T4R — четырёх. Исполнения 2Т и 4Т объединяют нужное число трактов в одном корпусе с общей механикой.
Развязка TX→RX не меньше 95–105 дБ нужна для передатчиков 50–80 Вт; для маломощных ретрансляторов хватает 85 дБ. Вносимые потери 0,5–2 дБ по краям полосы напрямую уменьшают мощность в антенне и чувствительность приёма.
Антенный порт 4.3-10 или SMA, порты приёмопередатчика SMP или RSMP. Модели рассчитаны на монтаж внутрь шкафа или на стену; уличные исполнения имеют IP65–IP67.
Дуплексер для ретранслятора УКВ и дуплексер сотовой связи — разные изделия. В разделе только дуплексные фильтры диапазонов 700–2170 МГц с портами SMP и 4.3-10. Дуплексеры VHF и UHF для радиостанций изготавливаются под проект по запросу.
Пришлите диапазон, полосы приёма и передачи, мощность и тип разъёмов — подтвердим модель или подготовим исполнение под ваш тракт.
