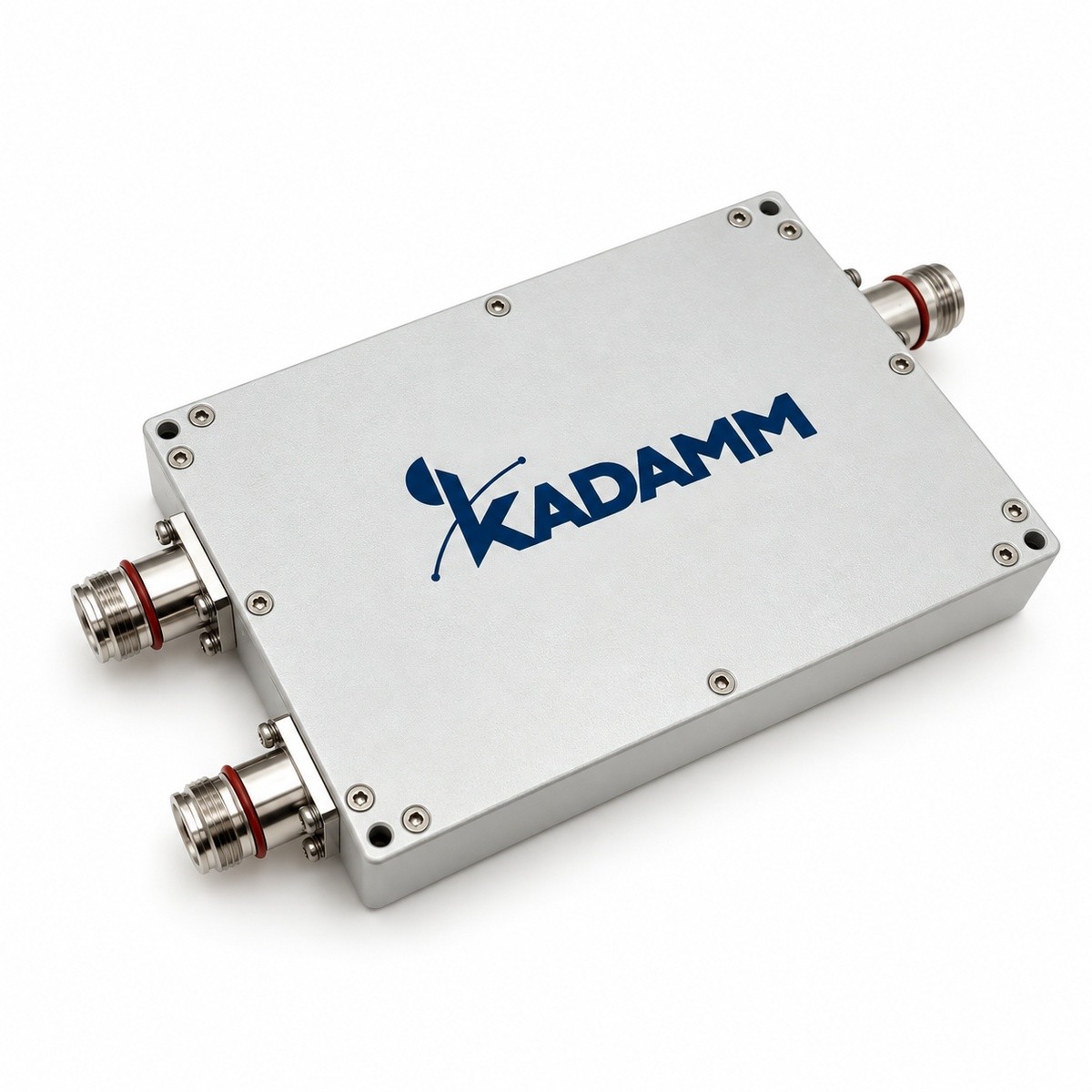

КАДАММ ДУ-Ф-6 — дуплексеры с фиксированными каналами в диапазоне 1273–5875 МГц: вносимые потери ≤0,4–2,5 дБ, развязка ≥60–90 дБ, мощность 10–300 Вт средняя. В серии 15 исполнений, частоты каналов и разъёмы — в таблице исполнений. Применение: приём и передача или два канала на одну антенну в радиосвязи и распределённых сетях. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-Ф-6 разделяют два фиксированных канала в общем тракте — приём и передачу или две полосы — в диапазоне 1273–5875 МГц (каналы — по исполнению). Частоты каналов каждого исполнения указаны в таблице.
Вносимые потери ≤0,4–2,5 дБ (по исполнению), развязка каналов ≥60–90 дБ (по исполнению), возвратные потери ≥14–20 дБ (по исполнению).
Допустимая мощность 10–300 Вт средняя (по исполнению). Соединители по исполнению: розетка 7-16; розетка SMA; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка SMA (антенный порт), розетка PSMP (порты каналов), волновое сопротивление 50 Ом. Исполнений в карточке: 15.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 1273–5875 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,4–2,5 дБ (по исполнению) |
| Развязка | ≥60–90 дБ (по исполнению) |
| Возвратные потери | ≥14–20 дБ (по исполнению) |
| Мощность | 10–300 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению: розетка 7-16; розетка SMA; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка SMA (антенный порт), розетка PSMP (порты каналов) |
| Габариты | по исполнению, см. таблицу |
| Артикул | Каналы | Потери | Развязка | Согласование | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-1273/1327-716 | 1273–1277 и 1323–1327 МГц | ≤0,4 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 300 Вт | розетка 7-16 | 265×115×43 мм |
| КАДАММ ДУ-1518/1675-SMA | 1518–1560 и 1626,5–1675 МГц | ≤2 дБ | ≥85 дБ | возвратные потери ≥14 дБ | 100 Вт | розетка SMA | 100×100×29 мм |
| КАДАММ ДУ-1518/1675-TNC | 1518–1559 и 1626,5–1675 МГц | ≤1,8 дБ | ≥85 дБ | возвратные потери ≥15 дБ | 40 Вт | розетка TNC (антенный порт), розетка SMA (порты каналов) | 230×150×59 мм |
| КАДАММ ДУ-1710/1880-4.3-10 | 1710–1785 и 1805–1880 МГц | ≤1,5 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка 4.3-10 (антенный порт), розетка N (порты каналов) | 110×100×35 мм |
| КАДАММ ДУ-1710/1880-N | 1710–1785 и 1805–1880 МГц | ≤2 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 160×115×34 мм |
| КАДАММ ДУ-1710/1880-N-2 | 1710–1785 и 1805–1880 МГц | ≤2 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 170×130×42 мм |
| КАДАММ ДУ-1920/2170-N | 1920–1980 и 2110–2170 МГц | ≤1 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 40 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 120×85×31 мм |
| КАДАММ ДУ-1920/2200-4.3-10 | 1920–2010 и 2110–2200 МГц | ≤0,5 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 200 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 74×90×24 мм |
| КАДАММ ДУ-1920/2200-N | 1920–2010 и 2110–2200 МГц | ≤0,5 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 200 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 74×90×24 мм |
| КАДАММ ДУ-2110/2170-N | 2110–2170 МГц | ≤0,5 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 110×90×34 мм |
| КАДАММ ДУ-2305/2360-N | 2305–2315 и 2350–2360 МГц | ≤2,5 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 135,8×96,2×39,5 мм |
| КАДАММ ДУ-2500/2690-N | 2500–2570 и 2620–2690 МГц | ≤0,5 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 120×100×34 мм |
| КАДАММ ДУ-2500/2690-SMA | 2500–2570 и 2620–2690 МГц | ≤1 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA (антенный порт), розетка PSMP (порты каналов) | 135×65×24 мм |
| КАДАММ ДУ-2500/2690-SMA-2 | 2500–2570 и 2620–2690 МГц | ≤0,8 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 50 Вт | розетка SMA | 95×85×24 мм |
| КАДАММ ДУ-5150/5875-N | 5150–5350 и 5725–5875 МГц | ≤1,8 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 112×92×27 мм |
Исполнения различаются частотами каналов, потерями, развязкой, мощностью и разъёмами.
КАДАММ ДУ-Ф-6 работает в полосах 1273–5875 МГц (каналы — по исполнению): сети GSM1800, LTE 1800, UMTS2100, LTE 2100, LTE TDD 2300, LTE 2600, LTE TDD 2600, LTE/NR TDD 2600 (диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78). Дуплексный фильтр КАДАММ ДУ-Ф-6 разделяет приём и передачу в общем фидере, развязка ≥60–90 дБ (по исполнению).
Комплект КАДАММ ДУ-Ф-6: дуплексный фильтр с разъёмами по исполнению: розетка 7-16; розетка SMA; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка SMA (антенный порт), розетка PSMP (порты каналов) в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-Ф-6 — 1273–5875 МГц (каналы — по исполнению); они перекрывают диапазоны 3GPP B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78.
У КАДАММ ДУ-Ф-6 вносимые потери ≤0,4–2,5 дБ (по исполнению), развязка ≥60–90 дБ (по исполнению).
У КАДАММ ДУ-Ф-6 мощность 10–300 Вт средняя (по исполнению), возвратные потери ≥14–20 дБ (по исполнению).
У КАДАММ ДУ-Ф-6 разъёмы по исполнению: розетка 7-16; розетка SMA; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка SMA (антенный порт), розетка PSMP (порты каналов), габариты по исполнению, см. таблицу.
У КАДАММ ДУ-Ф-6: рабочие полосы 1273–5875 МГц (каналы — по исполнению), вносимые потери ≤0,4–2,5 дБ (по исполнению), развязка ≥60–90 дБ (по исполнению), мощность 10–300 Вт средняя (по исполнению). У КАДАММ ДУ-Ф-1: рабочие полосы 489–960 МГц (каналы — по исполнению), вносимые потери ≤1–4,5 дБ (по исполнению), развязка ≥40–115 дБ (по исполнению), мощность 10–200 Вт средняя (по исполнению).
По частотам приёма и передачи вашей сети: оба канала исполнения должны накрывать рабочие частоты, а развязка — защищать приёмник от собственного передатчика (≥60–90 дБ (по исполнению)).
Нет, каналы фиксированы при изготовлении. Нужны другие частоты — подберём исполнение или изготовим под ваш частотный план.
Гарантия на КАДАММ ДУ-Ф-6 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры с фиксированными каналами КАДАММ ДУ-Ф-6 — 1273–5875 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
