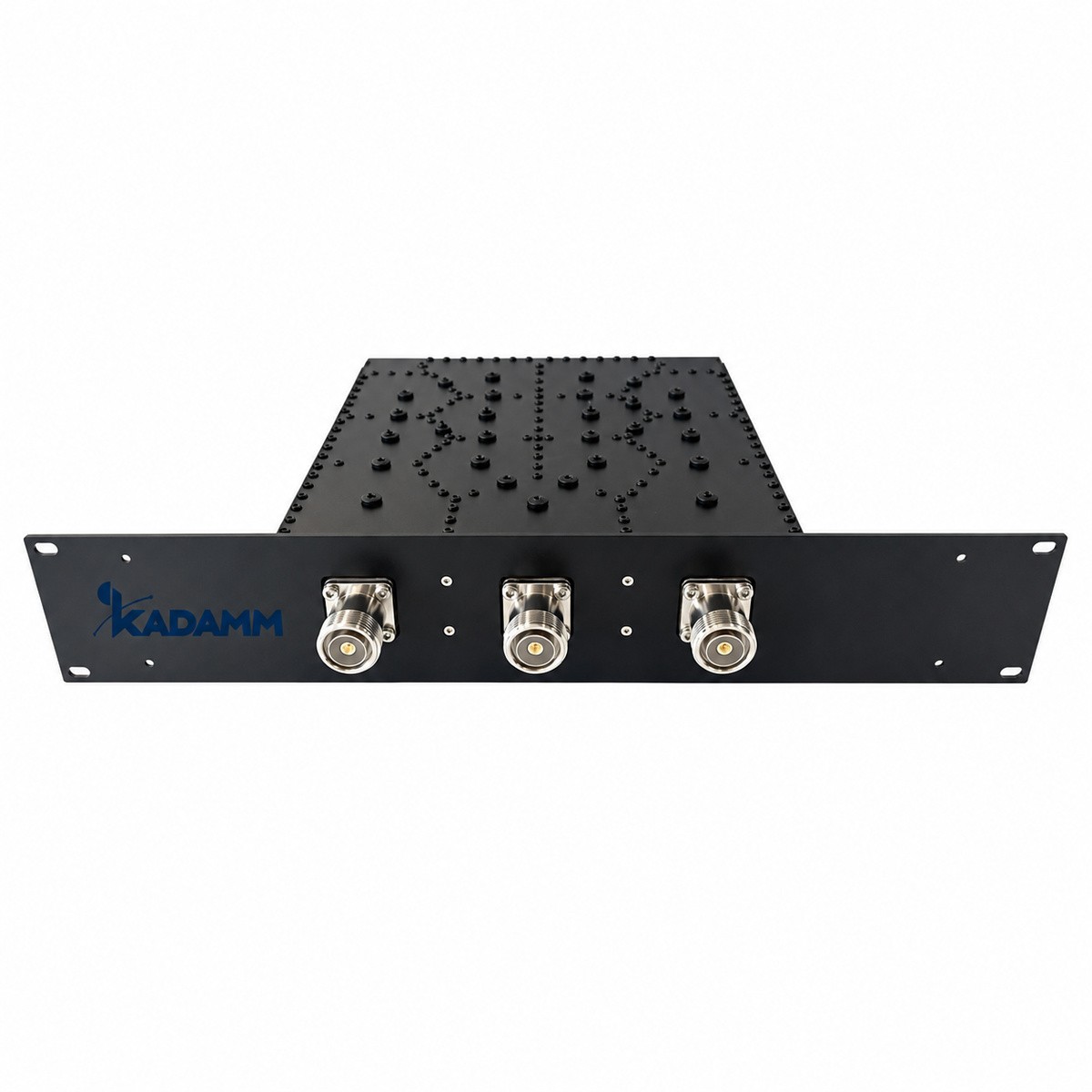

КАДАММ ДУ-450/465 — дуплексер (дуплексный фильтр) с фиксированными каналами 450–455 и 460–465 МГц: вносимые потери ≤1,0 дБ, развязка ≥60 дБ, КСВН ≤1,30. Мощность 50 Вт средняя на порт, разъёмы розетка N, IP60, для помещений. Применение: два канала или приём и передача на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексер КАДАММ ДУ-450/465 разделяет два канала в общем тракте: 450–455 и 460–465 МГц.
Вносимые потери ≤1,0 дБ, развязка каналов ≥60 дБ, КСВН ≤1,30.
Допустимая мощность 50 Вт средняя на порт. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −40 … +85 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 450–455 и 460–465 МГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка | ≥60 дБ |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя на порт |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −40 … +85 °C |
| Исполнение | IP60, для помещений |
| Масса | 1 кг |
| Артикул | Полосы | Потери | Развязка | Согласование | Мощность |
|---|---|---|---|---|---|
| КАДАММ ДУ-450/465 | 450–455 + 460–465 МГц | ≤1,0 дБ | ≥60 дБ | КСВН ≤1,30 | 50 Вт |
КАДАММ ДУ-450/465 работает в полосах 450–455 и 460–465 МГц. Дуплексный фильтр КАДАММ ДУ-450/465 разделяет приём и передачу в общем фидере, развязка ≥60 дБ.
Комплект КАДАММ ДУ-450/465: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-450/465 — 450–455 и 460–465 МГц.
У КАДАММ ДУ-450/465 вносимые потери ≤1,0 дБ, развязка ≥60 дБ.
У КАДАММ ДУ-450/465 мощность 50 Вт средняя на порт, КСВН ≤1,30.
У КАДАММ ДУ-450/465 разъёмы розетка N, исполнение IP60, для помещений, масса 1 кг, рабочая температура −40 … +85 °C.
У КАДАММ ДУ-450/465: развязка ≥60 дБ, мощность 50 Вт средняя на порт. У КАДАММ ДУ-136/180-2,5: развязка ≥75 дБ, мощность 100 Вт максимальная.
Чтобы два канала — 450–455 и 460–465 МГц — работали через одну антенну или фидер и не мешали друг другу.
Гарантия на КАДАММ ДУ-450/465 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексер (дуплексный фильтр) КАДАММ ДУ-450/465 — 450–455 и 460–465 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
