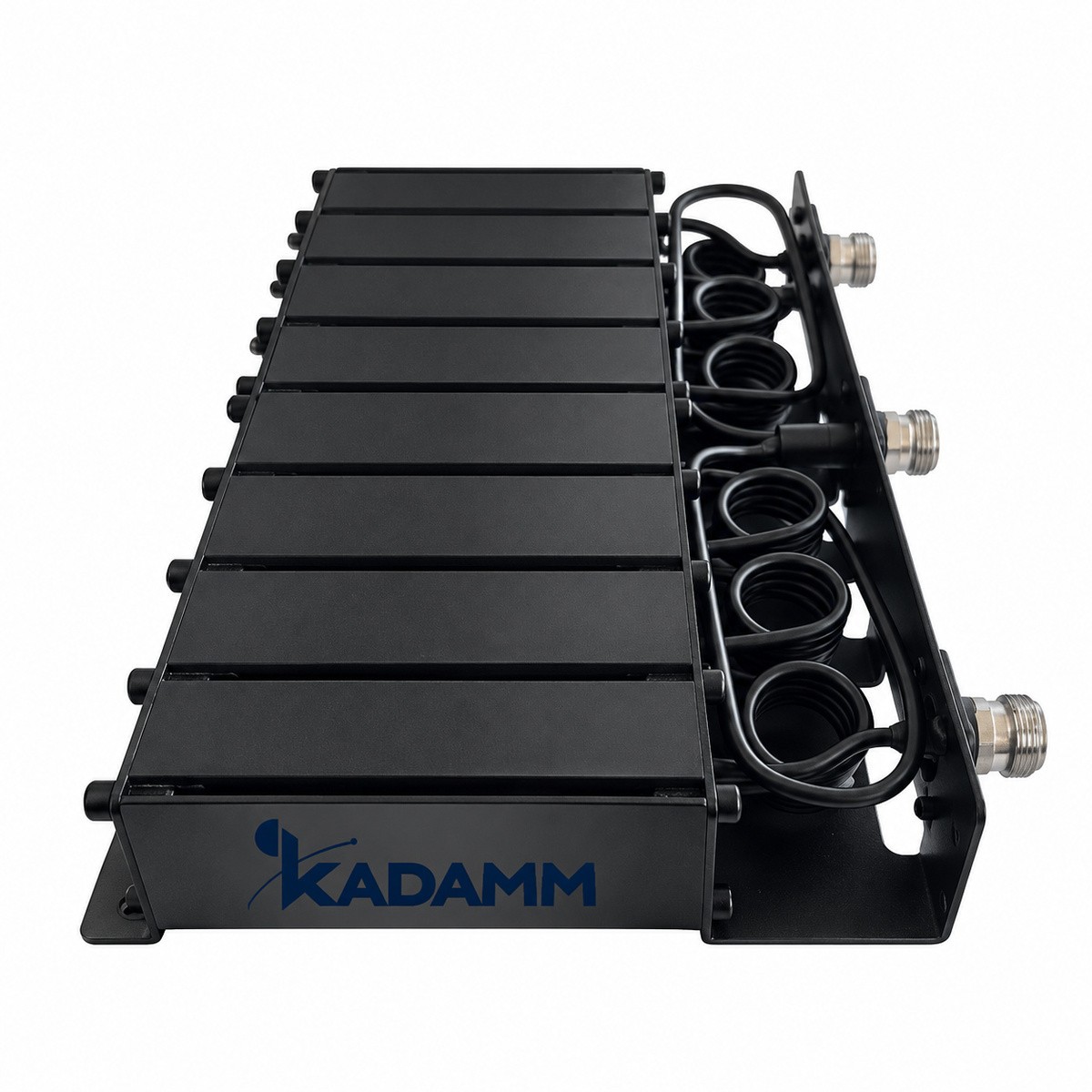

КАДАММ ДУ-136/180-2,5 — дуплексеры (дуплексные фильтры) 136–180 МГц с настройкой под разнос частот приёма и передачи: от 2,5 МГц (ДУ-136/180-2,5). Вносимые потери ≤1,0 дБ, развязка ≥75 дБ, КСВН ≤1,30. Мощность 100 Вт максимальная, разъёмы розетка N. Исполнений в серии — 1, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-136/180-2,5 разделяют приём и передачу в общем фидере и антенне в полосе 136–180 МГц. Исполнения различаются разносом частот приёма и передачи: от 2,5 МГц (ДУ-136/180-2,5).
Вносимые потери ≤1,0 дБ, развязка каналов ≥75 дБ, КСВН ≤1,30, полоса канала ±150 кГц. При заказе укажите частоты приёма и передачи вашей сети.
Допустимая мощность 100 Вт максимальная. Соединители розетка N, волновое сопротивление 50 Ом, рабочая температура −20 … +50 °C. Исполнений в карточке: 1.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 136–180 МГц |
| Разнос частот | от 2,5 МГц (ДУ-136/180-2,5) |
| Полоса канала | ±150 кГц |
| Вносимые потери | ≤1,0 дБ |
| Развязка | ≥75 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт максимальная |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C |
| Масса | 1,7 кг |
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-136/180-2,5 | от 2,5 МГц | ±150 кГц | ≤1,0 дБ | ≥75 дБ | ≤1,30 | 100 Вт макс. | 1,7 кг |
КАДАММ ДУ-136/180-2,5 работает в полосах 136–180 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы). Дуплексный фильтр КАДАММ ДУ-136/180-2,5 разделяет приём и передачу в общем фидере, развязка ≥75 дБ.
Комплект КАДАММ ДУ-136/180-2,5: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-136/180-2,5 — 136–180 МГц: профессиональная радиосвязь VHF 136–174 МГц (DMR, аналоговые FM-системы).
У КАДАММ ДУ-136/180-2,5 вносимые потери ≤1,0 дБ, развязка ≥75 дБ.
У КАДАММ ДУ-136/180-2,5 мощность 100 Вт максимальная, КСВН ≤1,30.
У КАДАММ ДУ-136/180-2,5 разъёмы розетка N, масса 1,7 кг, рабочая температура −20 … +50 °C.
У КАДАММ ДУ-136/180-2,5: развязка ≥75 дБ, мощность 100 Вт максимальная. У КАДАММ ДУ-450/465: развязка ≥60 дБ, мощность 50 Вт средняя на порт.
По разносу частот передачи и приёма вашей радиосети: выберите исполнение, в диапазон разноса которого он попадает — от 2,5 МГц (ДУ-136/180-2,5).
Гарантия на КАДАММ ДУ-136/180-2,5 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексер (дуплексный фильтр) КАДАММ ДУ-136/180-2,5 — 136–180 МГц, разнос от 2,5 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
