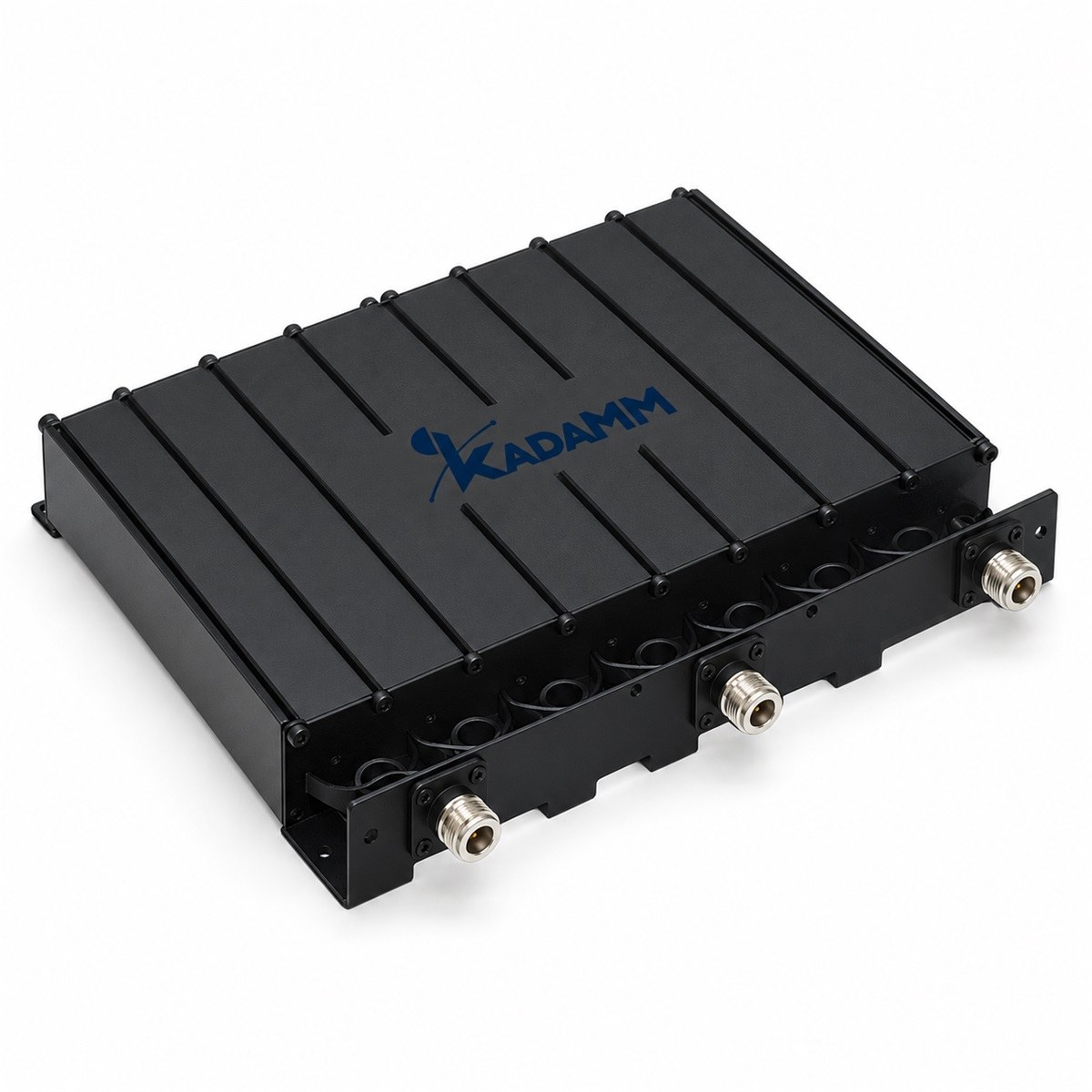

КАДАММ ДУ-400/520 — дуплексеры (дуплексные фильтры) 400–520 МГц с настройкой под разнос частот приёма и передачи: 5–20 МГц (ДУ-400/520-5-10), 5–20 МГц (ДУ-400/520-5-30), 4–20 МГц (ДУ-400/520-4-50), 4–20 МГц (ДУ-400/520-4-100), от 3 МГц (ДУ-400/520-3-350-75), от 3 МГц (ДУ-400/520-3-350-80), от 1,5 МГц (ДУ-400/520-1,5-350-90). Вносимые потери не более 1,0–2,0 дБ, развязка ≥75 дБ, КСВН ≤1,40. Мощность по исполнению, см. таблицу, разъёмы розетка N. Исполнений в серии — 7, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексеры КАДАММ ДУ-400/520 разделяют приём и передачу в общем фидере и антенне в полосе 400–520 МГц. Исполнения различаются разносом частот приёма и передачи: 5–20 МГц (ДУ-400/520-5-10), 5–20 МГц (ДУ-400/520-5-30), 4–20 МГц (ДУ-400/520-4-50), 4–20 МГц (ДУ-400/520-4-100), от 3 МГц (ДУ-400/520-3-350-75), от 3 МГц (ДУ-400/520-3-350-80), от 1,5 МГц (ДУ-400/520-1,5-350-90).
Вносимые потери не более 1,0–2,0 дБ (по исполнению), развязка каналов ≥75 дБ, КСВН ≤1,40. При заказе укажите частоты приёма и передачи вашей сети.
Допустимая мощность по исполнению, см. таблицу. Исполнений в карточке: 7.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–520 МГц |
| Разнос частот | 5–20 МГц (ДУ-400/520-5-10), 5–20 МГц (ДУ-400/520-5-30), 4–20 МГц (ДУ-400/520-4-50), 4–20 МГц (ДУ-400/520-4-100), от 3 МГц (ДУ-400/520-3-350-75), от 3 МГц (ДУ-400/520-3-350-80), от 1,5 МГц (ДУ-400/520-1,5-350-90) |
| Вносимые потери | не более 1,0–2,0 дБ (по исполнению) |
| Развязка | ≥75 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Разнос | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-400/520-5-10 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 10 Вт макс. | 0,8 кг | 118×154×32 мм |
| КАДАММ ДУ-400/520-5-30 | 5–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 30 Вт макс. | 1,2 кг | 228×154×32 мм |
| КАДАММ ДУ-400/520-4-50 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 50 Вт макс. | 1,7 кг | 228×190×40 мм |
| КАДАММ ДУ-400/520-4-100 | 4–20 МГц | ≤1,2 дБ | ≥75 дБ | ≤1,40 | 100 Вт макс. | 2,3 кг | 228×252×39 мм |
| КАДАММ ДУ-400/520-3-350-75 | от 3 МГц | ≤2,0 дБ при разносе 3 МГц | ≥75 дБ | ≤1,30 | 350 Вт | 6,5 кг | 418×360×110 мм |
| КАДАММ ДУ-400/520-3-350-80 | от 3 МГц | ≤1,0 дБ при разносе 5 МГц | ≥80 дБ | ≤1,30 | 350 Вт | 8 кг | 300×360×300 мм |
| КАДАММ ДУ-400/520-1,5-350-90 | от 1,5 МГц | ≤2,0 дБ при разносе 1,5 МГц | ≥90 дБ | ≤1,30 | 350 Вт | 10 кг | 320×360×212 мм |
Исполнения различаются разносом частот, вносимыми потерями, мощностью и массой.
КАДАММ ДУ-400/520 работает в полосах 400–520 МГц: сети LTE-450 (диапазоны 3GPP B31/n31); профессиональная радиосвязь UHF 400–470 МГц (DMR, TETRA, аналоговые системы). Дуплексный фильтр КАДАММ ДУ-400/520 разделяет приём и передачу в общем фидере, развязка ≥75 дБ.
Комплект КАДАММ ДУ-400/520: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-400/520 — 400–520 МГц; они перекрывают диапазоны 3GPP B31/n31.
У КАДАММ ДУ-400/520 вносимые потери не более 1,0–2,0 дБ (по исполнению), развязка ≥75 дБ.
У КАДАММ ДУ-400/520 мощность по исполнению, см. таблицу, КСВН ≤1,40.
У КАДАММ ДУ-400/520 разъёмы розетка N.
У КАДАММ ДУ-400/520: диапазон частот 400–520 МГц, вносимые потери не более 1,0–2,0 дБ (по исполнению). У КАДАММ ДУ-330/400: диапазон частот 330–400 МГц, вносимые потери ≤1,2 дБ.
По разносу частот передачи и приёма вашей радиосети: выберите исполнение, в диапазон разноса которого он попадает — 5–20 МГц (ДУ-400/520-5-10), 5–20 МГц (ДУ-400/520-5-30), 4–20 МГц (ДУ-400/520-4-50), 4–20 МГц (ДУ-400/520-4-100), от 3 МГц (ДУ-400/520-3-350-75), от 3 МГц (ДУ-400/520-3-350-80), от 1,5 МГц (ДУ-400/520-1,5-350-90).
Гарантия на КАДАММ ДУ-400/520 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-400/520 — 400–520 МГц, разнос 4–20 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
