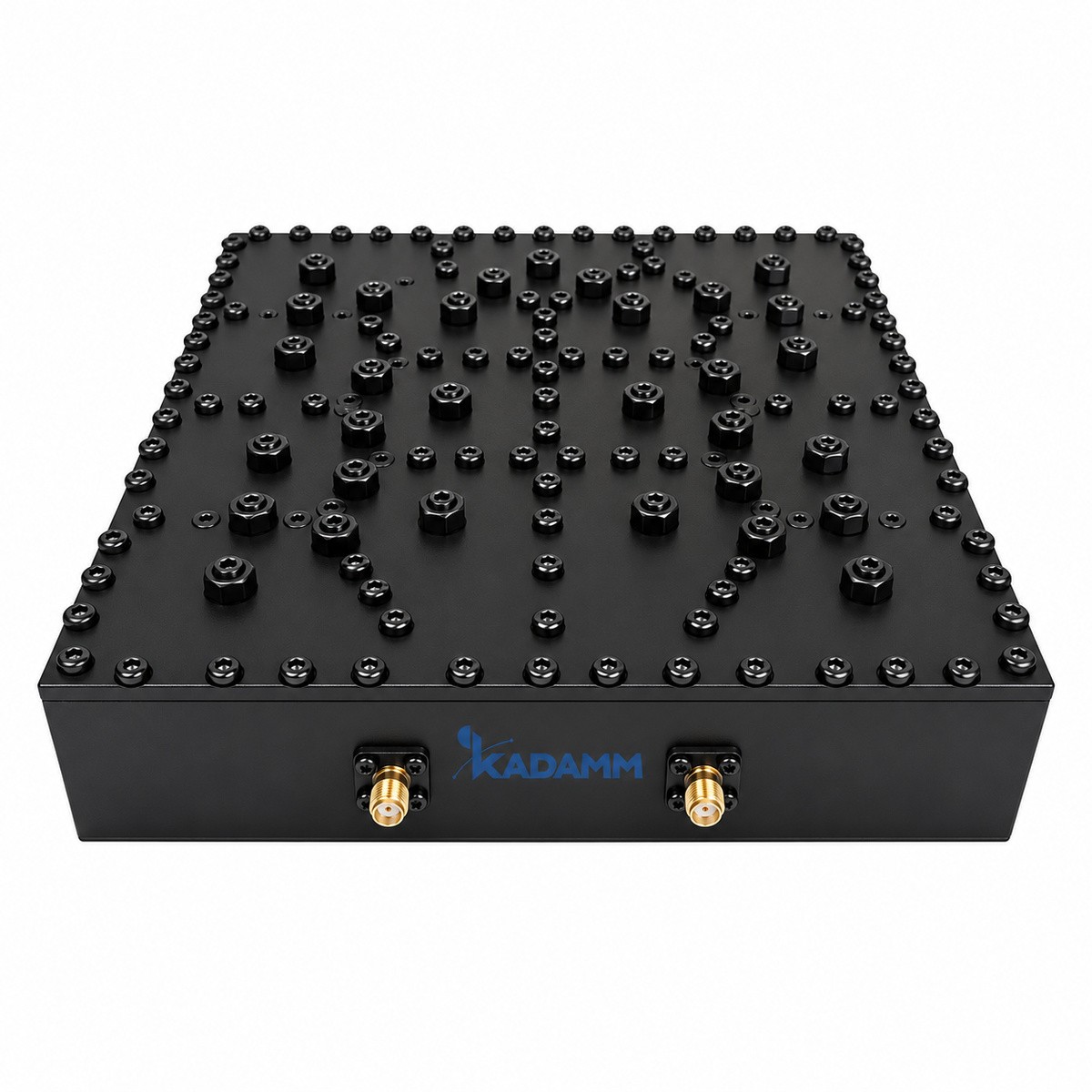

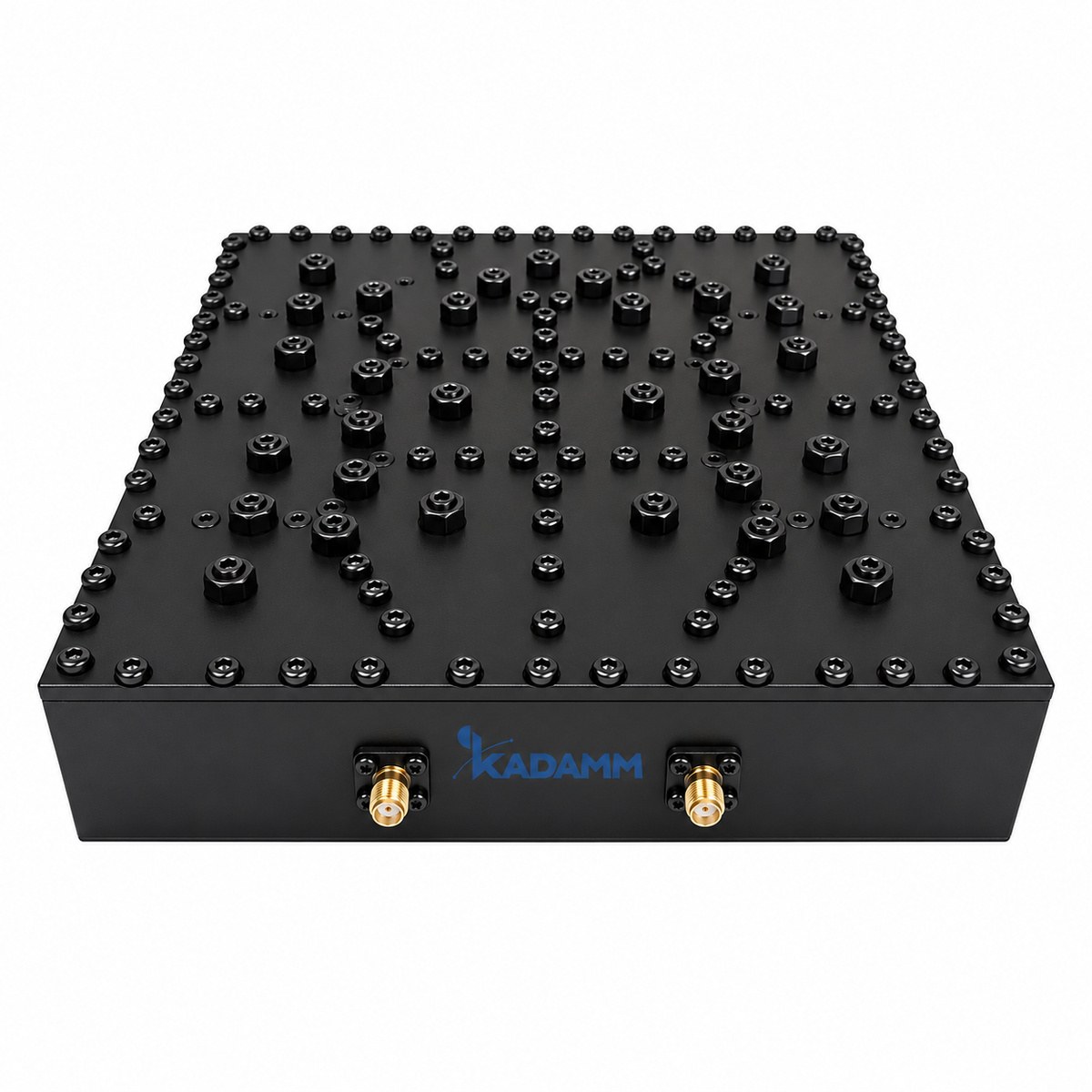

КАДАММ ДУ-896/940 — дуплексер (дуплексный фильтр) с фиксированными каналами 896–901 и 935–940 МГц: вносимые потери ≤2,5 дБ, КСВН ≤1,30. Мощность 50 Вт средняя, разъёмы розетка SMA, IP60, для помещений. Применение: два канала или приём и передача на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
Дуплексер КАДАММ ДУ-896/940 разделяет два канала в общем тракте: 896–901 и 935–940 МГц.
Вносимые потери ≤2,5 дБ, КСВН ≤1,30. Подавление: канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц.
Допустимая мощность 50 Вт средняя. Соединители розетка SMA, волновое сопротивление 50 Ом, рабочая температура −30 … +60 °C.
Электрические параметры
| Параметр | Значение |
|---|---|
| Рабочие полосы | 896–901 и 935–940 МГц |
| Вносимые потери | ≤2,5 дБ |
| Подавление / развязка | канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц |
| КСВН | ≤1,30 |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка SMA |
| Рабочая температура | −30 … +60 °C |
| Исполнение | IP60, для помещений |
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| КАДАММ ДУ-896/940 | 896–901 + 935–940 МГц | ≤2,5 дБ | КСВН ≤1,30 | 50 Вт |
КАДАММ ДУ-896/940 работает в полосах 896–901 и 935–940 МГц. Дуплексный фильтр КАДАММ ДУ-896/940 разделяет приём и передачу в общем фидере канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц.
Комплект КАДАММ ДУ-896/940: дуплексный фильтр с разъёмами розетка SMA в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Рабочие полосы КАДАММ ДУ-896/940 — 896–901 и 935–940 МГц.
У КАДАММ ДУ-896/940 вносимые потери ≤2,5 дБ, подавление / развязка канал 896–901 МГц: ≥80 дБ на DC–861 МГц, ≥20 дБ на 886–894 и 903–911 МГц, ≥80 дБ на 935–2600 МГц; канал 935–940 МГц: ≥80 дБ на DC–901 МГц, ≥80 дБ на 925–933 МГц, ≥20 дБ на 942–950 МГц, ≥80 дБ на 1000–2600 МГц.
У КАДАММ ДУ-896/940 мощность 50 Вт средняя, КСВН ≤1,30.
У КАДАММ ДУ-896/940 разъёмы розетка SMA, исполнение IP60, для помещений, рабочая температура −30 … +60 °C.
У КАДАММ ДУ-896/940: вносимые потери ≤2,5 дБ, КСВН ≤1,30, разъёмы розетка SMA. У КАДАММ ДУ-450/470: вносимые потери не более 1,2–1,5 дБ (по исполнению), КСВН ≤1,35, разъёмы розетка N.
Чтобы два канала — 896–901 и 935–940 МГц — работали через одну антенну или фидер и не мешали друг другу.
Гарантия на КАДАММ ДУ-896/940 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексер (дуплексный фильтр) КАДАММ ДУ-896/940 — 896–901 и 935–940 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
