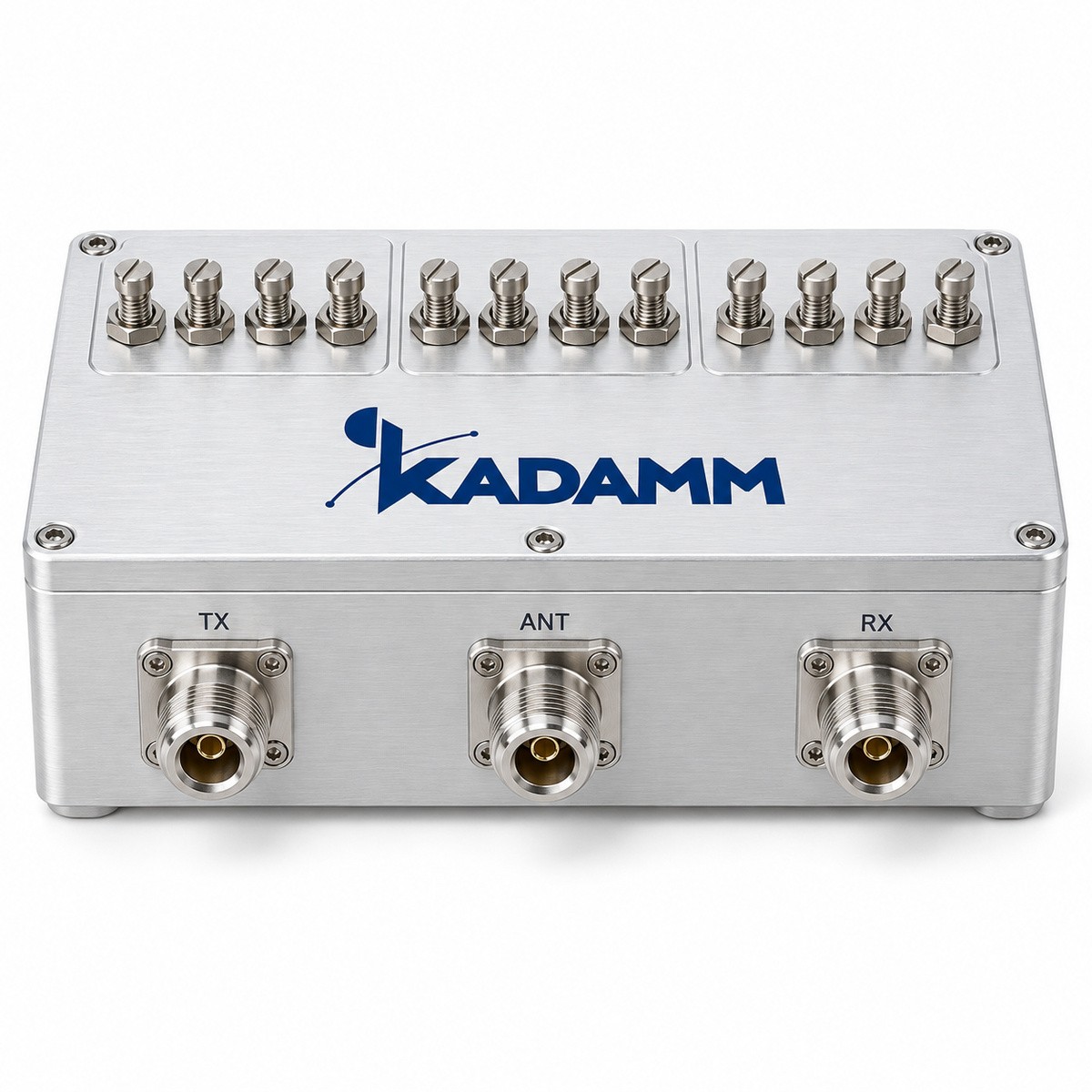

КАДАММ ДУ-380/520 — дуплексеры (дуплексные фильтры) 380–520 МГц с настройкой под разнос частот приёма и передачи: 10 МГц (ДУ-380/520-10-50), 10 МГц (ДУ-380/520-10-100), 4–20 МГц (ДУ-380/520-4-30), 10 МГц (ДУ-380/520-10-50-60), 10 МГц (ДУ-380/520-10-50-90). Вносимые потери не более 1,5–2,0 дБ, развязка ≥60 дБ, КСВН ≤1,35. Мощность по исполнению, см. таблицу, разъёмы розетка N. Исполнений в серии — 5, применение: работа передатчика и приёмника радиостанции или ретранслятора на одну антенну. Оборудование KADAMM поставляется с паспортом изделия.
КАДАММ ДУ-380/520 — дуплексер для систем внутреннего покрытия (DAS), рабочие частоты 380–520 МГц.
В DAS дуплексер разделяет передачу и приём там, где они идут по разным трактам: например, у репитера или базовой станции с раздельными входами передатчика и приёмника, работающих на общую распределительную сеть. Два фильтра с общим портом пропускают каждый свою полосу.
Главный параметр — развязка между каналами передачи и приёма (не менее 60 дБ): сигнал собственного передатчика на входе приёмника должен быть ослаблен ниже порога блокирования. Вносимое ослабление уменьшает и мощность на антеннах, и чувствительность обратного канала.
Измеренные параметры модели: развязка не менее 60 дБ — насколько сигнал одного порта ослаблен на соседнем; КСВН не более 1,35 (отражается до 2 % мощности).
На объекте: соединители розетка N. Изделие крепят так, чтобы кабели подходили к соединителям без натяга и перекоса, а свободное место позволяло затянуть соединения ключом и обслуживать их без демонтажа соседнего оборудования.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–520 МГц |
| Разнос частот | 10 МГц (ДУ-380/520-10-50), 10 МГц (ДУ-380/520-10-100), 4–20 МГц (ДУ-380/520-4-30), 10 МГц (ДУ-380/520-10-50-60), 10 МГц (ДУ-380/520-10-50-90) |
| Полоса канала | 2–3 МГц / 5–6 МГц / ±100…±400 кГц / 5 МГц (по исполнению) |
| Вносимые потери | не более 1,5–2,0 дБ (по исполнению) |
| Развязка | ≥60 дБ |
| КСВН | ≤1,35 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| КАДАММ ДУ-380/520-10-50 | 10 МГц | 2–3 МГц | ≤2,0 дБ | ≥80 дБ | ≤1,30 | 50 Вт (опц. до 100 Вт) | 1,6 кг | 177×98×85 мм |
| КАДАММ ДУ-380/520-10-100 | 10 МГц | 5–6 МГц | ≤2,0 дБ | ≥85 дБ | ≤1,30 | 100 Вт (опц. до 200 Вт) | 2 кг | 177×134×85 мм |
| КАДАММ ДУ-380/520-4-30 | 4–20 МГц | ±100…±400 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,35 | 30 Вт макс. | 1,2 кг | 187×78×58 мм |
| КАДАММ ДУ-380/520-10-50-60 | 10 МГц | 5 МГц | ≤2,0 дБ | ≥60 дБ | ≤1,35 | 50 Вт макс. | 1,2 кг | 129×154×65 мм |
| КАДАММ ДУ-380/520-10-50-90 | 10 МГц | 5 МГц | ≤2,0 дБ | ≥90 дБ | ≤1,35 | 50 Вт макс. | 2,5 кг | 228×154×65 мм |
Исполнения различаются разносом частот, полосой канала, вносимыми потерями, мощностью и массой.
Системы покрытия, в которых у базовых станций и репитеров раздельные порты передачи и приёма; ретрансляторы радиосетей в тоннелях и зданиях; объединение передачи и приёма в общем фидере.
Дуплексер подбирают под полосы передачи и приёма конкретного диапазона и мощность передатчика.
Полосы. Передача и приём — в полосах своих портов.
Развязка. Больше требуемой для приёмника при мощности передатчика.
Комплект КАДАММ ДУ-380/520: дуплексный фильтр с разъёмами розетка N в исполнении по заказу, крепёж для монтажа, паспорт изделия и гарантийный талон; протокол заводских измерений — по запросу; техническое описание и каталог — файлами к карточке.
Подойдёт, если полосы передачи и приёма вашей системы лежат в полосах портов дуплексера, указанных в таблице, а мощность передатчика не превышает допустимую. Для радиосетей с близкими частотами проверяют и разнос между ними. Полосы портов указаны в таблице характеристик для каждого исполнения.
Пришлите частоты передачи и приёма и модель оборудования — проверим развязку и потери, а при необходимости предложим исполнение под ваши частоты. Для сетей с нестандартными частотами дуплексер может быть изготовлен под заказ по вашим частотам и мощности.
Комбайнер сводит разные диапазоны в один тракт, дуплексер — передачу и приём одного диапазона. Технически оба — наборы фильтров с общим портом, но у дуплексера требования к развязке между портами гораздо выше: рядом работают мощный передатчик и чувствительный приёмник.
В системе они часто стоят вместе: дуплексеры у оборудования каждого диапазона, комбайнер — на входе общей распределительной сети. Поэтому дуплексер нельзя заменить комбайнером даже при совпадении полос: развязки комбайнера не хватит приёмнику станции.
Назовите артикул КАДАММ и исполнение из таблицы, количество и соединители. Если изделие подбирается под проект системы, пришлите схему распределительной сети и перечень операторов и диапазонов — проверим уровни, мощность и класс PIM. Для крупных объектов комплектацию согласуют по проектной спецификации системы.
Параметры, которых нет в таблице, и сроки поставки уточняйте у менеджера. Вместе с пассивными элементами можно заказать перемычки, нагрузки и крепёж, чтобы вся система собиралась из компонентов одного класса. Поставка комплектом из одной партии упрощает приёмку и проверку системы на интермодуляцию.
После установки измеряют КСВН с каждого входа и уровни на выходах, сравнивая их с расчётом системы. Если в системе работают несколько операторов, линию дополнительно проверяют анализатором PIM — это выявляет плохо затянутые и загрязнённые соединения.
Результаты фиксируют в исполнительной документации вместе с моментами затяжки соединителей. При последующем обслуживании измерения повторяют и сравнивают с исходными: рост КСВН или PIM указывает на место, которое нужно проверить в первую очередь, прежде чем искать неисправность в активном оборудовании.
Гарантия на КАДАММ ДУ-380/520 — 12 месяцев с даты поставки при соблюдении условий монтажа и эксплуатации; инженер проверит совместимость с вашим трактом и посчитает уровни по линии; доставка по России, сроки — у менеджера.
Поставляем Дуплексеры (дуплексные фильтры) серии КАДАММ ДУ-380/520 — 380–520 МГц, разнос 4–20 МГц под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
