Диплексер и триплексер СВЧ: как объединить диапазоны в один тракт

Мультиплексер сводит несколько частотных каналов в общий тракт: внутри это фильтры с общим портом. Разбираем, чем он отличается от делителя мощности и от дуплексера, какая развязка нужна между каналами, что происходит при близких полосах и какие серии КАДАММ (KADAMM) есть в каталоге.

Если коротко

Мультиплексер разводит разные полосы, делитель — один и тот же сигнал.

Развязка между каналами определяет, не забьёт ли передатчик соседний приёмник.

Близкие полосы требуют крутых фильтров — растут габариты и потери.

КСВН нормируется по общему порту — к нему подключается антенна.

Мультиплексер разводит РАЗНЫЕ полосы почти без потерь; делитель мощности так не умеет.

Что делает мультиплексер

Диплексер объединяет два частотных канала в один тракт (или наоборот, разделяет их), триплексер — три. Внутри это набор фильтров с общим портом: каждый канал пропускает свою полосу и подавляет соседние, поэтому сигналы не мешают друг другу и не требуют отдельных антенн или кабелей.

Мультиплексер — не то же самое, что делитель мощности. Делитель раскладывает один и тот же сигнал между портами с потерей 3 дБ на два выхода; мультиплексер разводит РАЗНЫЕ полосы почти без потерь в своей полосе.

Что смотреть при подборе

Полосы каналов. Они должны совпадать с рабочими диапазонами вашей аппаратуры и не перекрываться: между ними нужен защитный интервал.
Развязка между каналами. Показывает, насколько сигнал одного канала подавлен в другом; от неё зависит, не забьёт ли передатчик соседний приёмник.
Вносимые потери в каждой полосе — они нормируются отдельно по каналам.
Мощность. Если в одном из каналов работает передатчик, мультиплексер должен выдерживать его мощность.
КСВН по общему порту — именно к нему подключается антенна или общий тракт.

Чем ближе полосы каналов друг к другу, тем круче должны быть фильтры внутри: растут габариты, потери и цена. Если разнос полос мал, иногда проще развести сигналы переключателем по времени.

Где применяют

Задача	Что берут	Серии КАДАММ
Свести передачу и приём разных диапазонов на одну антенну	Диплексер	KADAMM ДП
Объединить три диапазона в общий тракт	Триплексер	KADAMM ТП-1163-1588-1
Выделить одну полосу в тракте	Полосовой фильтр	KADAMM ППФ

Серии КАДАММ

Диплексеры и триплексеры — в разделе мультиплексеры ВЧ и СВЧ. Полные таблицы с полосами каналов, развязкой и потерями — в карточках серий.

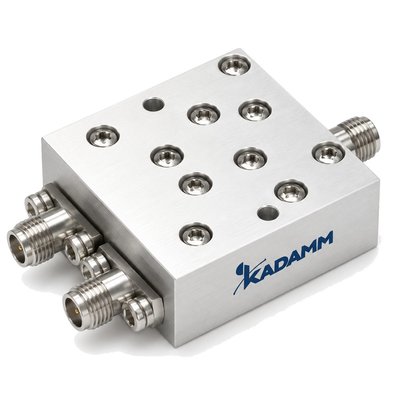

KADAMM ДП

Диплексеры СВЧ

Диплексеры, 7 моделей

Открыть карточку

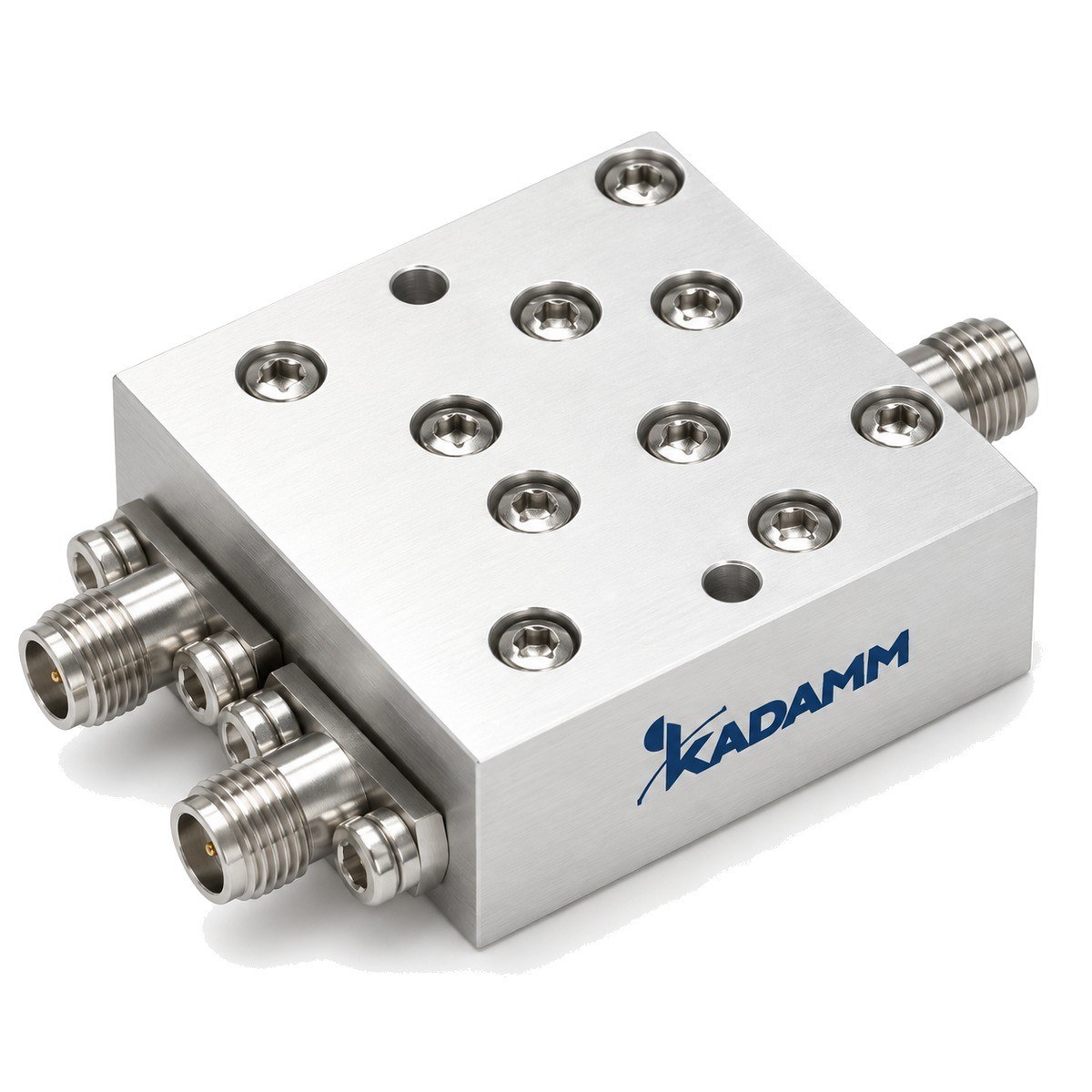

KADAMM ТП-1163-1588-1

Триплексеры СВЧ

Триплексеры, 1 модель

Открыть карточку

KADAMM ППФ

Полосовые фильтры СВЧ (полосно-пропускающие)

Полосовые фильтры, 40 МГц – 62 ГГц, 168 моделей

Открыть карточку

Частые вопросы

Диплексер разводит два разных частотных диапазона по общему порту. Дуплексер — частный случай для приёмопередатчика: он разделяет полосы передачи и приёма одной системы связи и требует высокой развязки между ними.

Нет: делитель не разделяет полосы и внесёт деление мощности и взаимное влияние каналов. Разделять диапазоны должен фильтровый узел.

Такая, чтобы уровень передатчика в соседнем канале был ниже допустимого для приёмника. Требование считают по уровням сигналов в системе; значения по моделям указаны в таблице исполнений.

В своей полосе потери невелики и нормируются по каждому каналу. На границах полос они растут — поэтому рабочие частоты берут с запасом от края.

Антенну или общий фидер. Именно для него нормируется КСВН; каналы подключаются к своим портам.
