Две технологии, разные задачи
Электромеханический переключатель коммутирует тракт подвижным контактом: у него очень малые потери, высокая развязка и он держит большую мощность, но переключается миллисекунды и имеет ограниченный ресурс по числу циклов. Переключатель на pin-диодах управляет током через полупроводник: он переключается за наносекунды и работает неограниченно долго, но вносит больше потерь и рассчитан на меньшую мощность.
| Показатель | Электромеханический | На pin-диодах |
|---|---|---|
| Время переключения | единицы–десятки миллисекунд | единицы–сотни наносекунд |
| Вносимые потери | доли децибела | заметно выше, растут с частотой |
| Развязка | очень высокая | высокая, зависит от схемы |
| Мощность | большая | ограничена диодами |
| Ресурс | ограничен числом циклов | практически не ограничен |
| Где применяют | измерительные стенды, коммутация трактов, антенные переключатели | быстрая коммутация в приёмопередатчиках, радары, испытательные системы |
Обозначения полюсов: SPDT — один вход и два направления, SP4T — один вход и четыре направления, DPDT — два независимых переключателя в одном корпусе. Цифра перед T — число коммутируемых портов.
Коаксиальное реле и коаксиальный переключатель: это одно и то же
«Коаксиальное реле», «реле переключатель коаксиальный» и «электромеханический коаксиальный переключатель» — разные названия одного прибора. Внутри — электромагнит, который перекладывает подвижный контакт в коаксиальной линии 50 Ом (реже 75 Ом); на корпусе — ВЧ-соединители (чаще всего SMA, на высоких частотах 2,92 и 2,4 мм, на мощных трактах N) и разъём питания и управления. Типовое «реле» — SPDT: один общий порт и два направления, например антенна поочерёдно на приёмник и на передатчик. Многопозиционные исполнения (SP3T–SP12T) называют уже переключателями, но устроены они так же.
Переключатель на pin-диодах реле не называют: подвижного контакта у него нет, коммутирует полупроводник. Отдельный вид — реле для поверхностного монтажа (KADAMM ПР-2-W-XYZ): миниатюрный SPDT со штыревыми выводами, который паяют на плату, как обычное реле.
Напряжение управления и диапазон частот
Реле выбирают по двум цифрам: верхней частоте тракта и напряжению питания катушки (12, 24 или 28 В постоянного тока — под бортовую сеть или источник стенда). Ниже — что есть в сериях КАДАММ (KADAMM), по данным карточек; конкретная модель — в таблице исполнений серии.
| Серия | Схема | Диапазоны моделей, ГГц | Напряжение управления |
|---|---|---|---|
| KADAMM ПЭ-SPDT | SPDT | 0–12,4; 0–18; 0–26,5; 0–40; 0–43,5; 0–50; 0–67; 0–110 | 12 В, 24 В, 28 В |

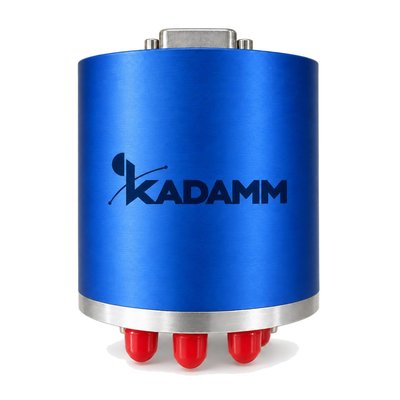

| KADAMM ПЭ-SP3T/SP6T | SP3T–SP6T | 0–12,4; 0–18; 0–40; 0–43,5; 0–50 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-SP7T/SP8T | SP7T–SP8T | 0–8; 0–18; 0–40 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-SP9T/SP10T | SP9T–SP10T | 0–18; 0–26,5; 18–26,5 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-SP11T/SP12T | SP11T–SP12T | 0–16; 0–18 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-DPDT | DPDT | 0–12,4; 0–18; 0–26,5; 0–40; 0–50; 0–53 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-2P3T | 2P3T | 0–18; 0–26,5; 0–40; 0–43,5; 0–50 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-18-3X1Z-3 | SP3T, малогабаритный | 0–18 | 12 В, 24 В, 28 В |
| KADAMM ПЭ-75 | SPDT, 75 Ом | 0–2,15; 0–3 | 5 В, 12 В, 24 В, 28 В |
| KADAMM ПР-2-W-XYZ | SPDT, для поверхностного монтажа | 0–2; 0–5; 0–12; 0–18 | 12 В, 18 В |
Напряжение указывают при заказе: катушка на 12 В от 28 В выйдет из строя, а на 28 В от 12 В не сработает. У исполнений с фиксацией (latching) ток идёт только в момент переключения, у исполнений с возвратом (failsafe) — всё время, пока реле во втором положении.
Что ещё выбирают
- Схема коммутации. От SPST и SPDT до SP16T: в каталоге КАДАММ есть KADAMM ПП-SPDT, KADAMM ПП-SP4T и KADAMM ПП-SP16T.
- С нагрузкой или без. У исполнений «с согласованной нагрузкой» неиспользуемые порты внутри закрыты на 50 Ом — это сохраняет согласование источника; без нагрузки отключённый порт остаётся разомкнутым.
- Тип привода. С фиксацией (latching) остаётся в положении после снятия управляющего напряжения, с возвратом (failsafe) возвращается в исходное состояние — это важно для аварийных режимов.
- Напряжение управления и интерфейс. Типовые 12, 24, 28 В постоянного тока; у части моделей есть разъём управления и индикация положения.
- Диапазон и соединители. Электромеханические исполнения КАДАММ перекрывают до 110 ГГц, на pin-диодах — до 40 ГГц.
Ресурс электромеханического переключателя считается в циклах. Если коммутация идёт постоянно (перебор каналов в автоматическом стенде), механика износится быстро — для такой задачи берут pin-диодный переключатель или коммутационную матрицу.
Волноводные и матрицы
В миллиметровом диапазоне коммутируют волноводный тракт: серия KADAMM ПВ работает 2,17 – 110 ГГц. Если нужно соединить волноводный и коаксиальный порты, есть волноводно-коаксиальные исполнения (KADAMM ПВК). Для коммутации многих трактов сразу применяют матрицы (KADAMM МКМ) — законченные блоки с управлением.
Таблица подбора
| Задача | Что брать | Серии КАДАММ |
|---|---|---|
| Переключать антенну между приёмником и передатчиком | Электромеханический SPDT с нужной мощностью | KADAMM ПЭ-SPDT |
| Быстро перебирать каналы в измерительной системе | pin-диодный SP4T или SP6T | KADAMM ПП-SP4T, KADAMM ПП-SP6T |
| Коммутировать 8–16 направлений | pin-диодный многополюсный | KADAMM ПП-SP16T |
| Коммутация в волноводном тракте | Волноводный переключатель | KADAMM ПВ |
| Кабельная сеть 75 Ом | Электромеханический 75 Ом | KADAMM ПЭ-75 |
| Ручная коммутация на стенде | Ручной переключатель | KADAMM ПЭ-Р |
