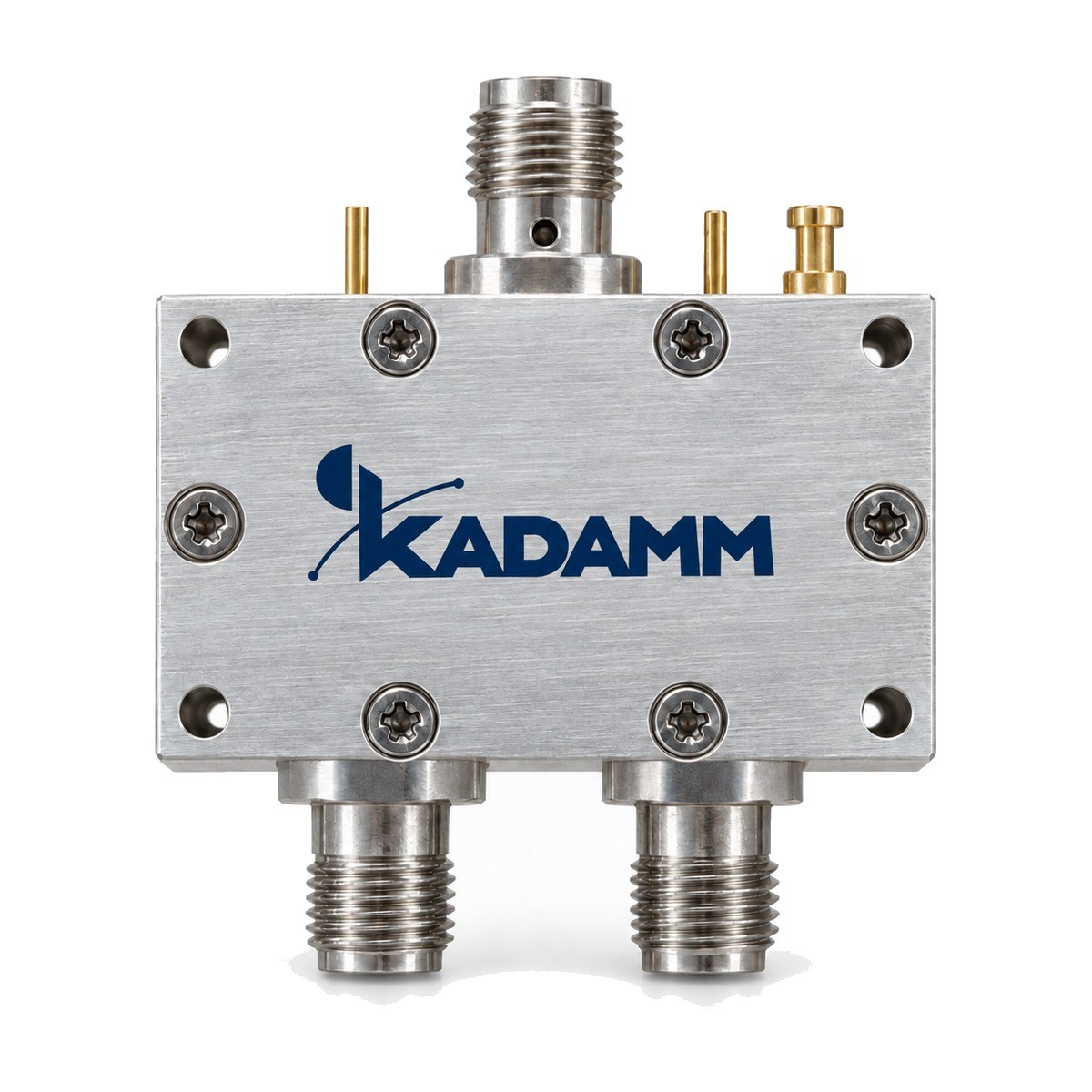

Переключатели СВЧ на pin-диодах, SP3T KADAMM ПП-SP3T

Серия KADAMM ПП-SP3T — 51 модель в диапазоне 20 МГц – 43,5 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.

В серии KADAMM ПП-SP3T — 51 модель. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПП-SP3T: вносимое ослабление от 1,1 до 5,5 дБ; развязка от 45 до 80 дБ; КСВН от 1,5 до 2,8 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

SP3T на pin-диодах — один вход, три выхода. Трёхпозиционный переключатель подключает вход к одному из трёх выходов. Его выбирают для систем с тремя каналами: три поддиапазона приёмника, три антенны с разными секторами обзора, три фильтра для перестройки полосы. Три цепочки диодов сходятся в общем узле на входе. Открыта только одна из них, две другие закрыты и в закрытом состоянии нагружают общий узел своей малой ёмкостью. Поэтому согласование входа у многопозиционных схем сохранить труднее, чем у SPDT, — сверяйте КСВН в таблице. Серия охватывает модели под SMA и под 2,92 мм. Модели под 2,92 мм работают выше по частоте и рассчитаны на меньшую входную мощность — это общая закономерность: чем меньше структура диодов, тем выше частота и ниже предельная мощность. В серии есть и отражающие, и поглощающие модели, так что для большинства полос тип можно выбрать по задаче: по чувствительности соседних узлов к отражению или по допустимым потерям. В энергетическом расчёте приёмного тракта учитывайте место переключателя: потери перед малошумящим усилителем прямо ухудшают коэффициент шума, а после него сказываются слабо. Поэтому трёхпозиционный переключатель между антеннами и одним усилителем выбирают с наименьшими потерями, а переключатель после усилителей — по развязке и согласованию. Если каналов три, но в будущем возможен четвёртый, сравните SP3T с SP4T той же полосы: разница в потерях обычно невелика, а свободный выход остаётся резервом. Свободный выход поглощающего переключателя остаётся нагруженным.

Выбор внутри серии KADAMM ПП-SP3T: вносимые потери, дБ — от 1,1 у KADAMM ПП-SP3T-1000/2000-О до 5,5 у KADAMM ПП-SP3T-500/43500-П; развязка, дБ — от 80 у KADAMM ПП-SP3T-12000/18000-О до 45 у KADAMM ПП-SP3T-100/40000-О; КСВН — от 1,5 у KADAMM ПП-SP3T-800/6000-П до 2,8 у KADAMM ПП-SP3T-6000/40000-П.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПП-SP3T: переключатель, паспорт изделия.
