Коаксиальные переключатели электромеханические, SP3T~SP6T: 8 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.

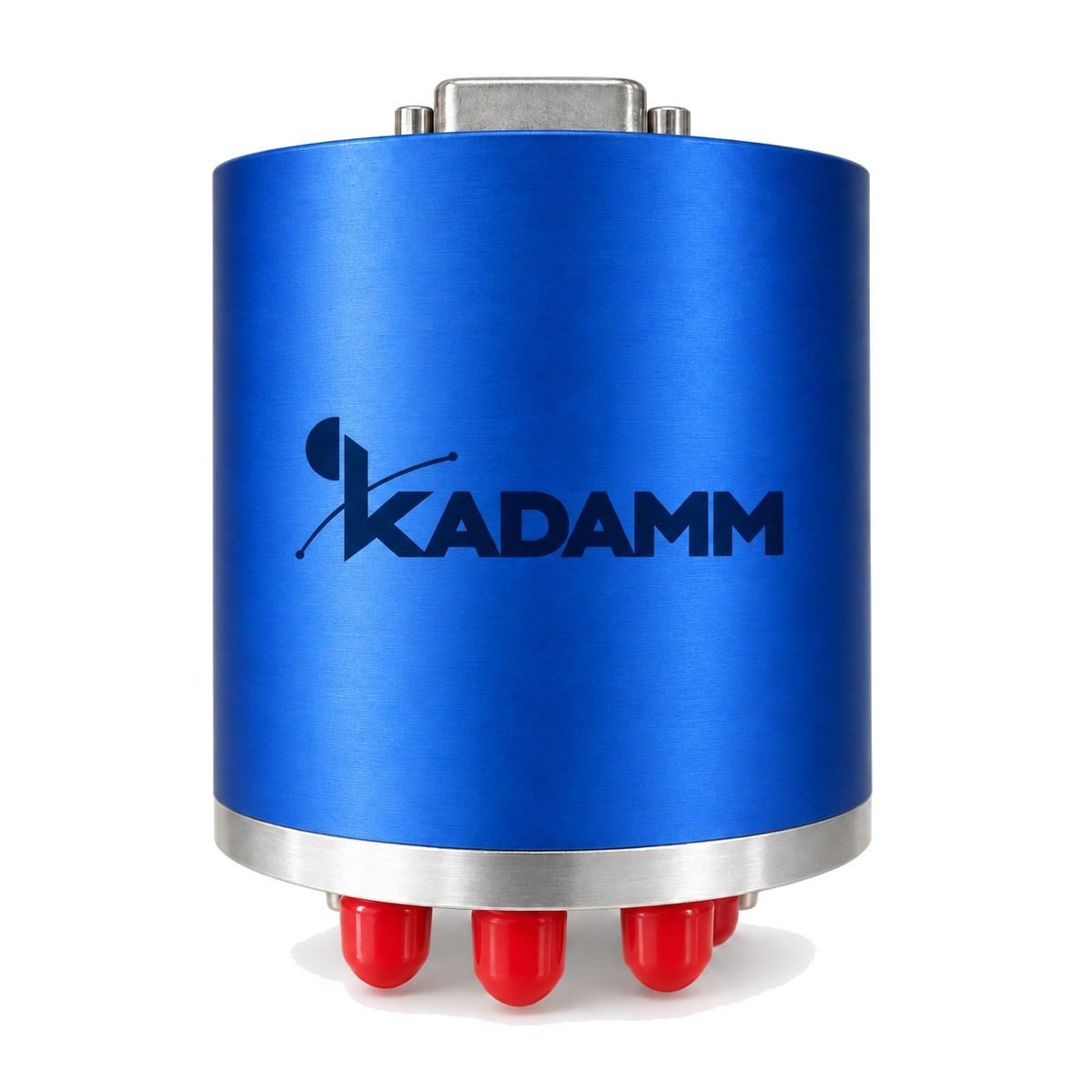

Серия KADAMM ПЭ-SP3T/SP6T — 8 моделей в диапазоне до 50 ГГц, соединители 2,4 мм, 2,92 мм, N, SMA. Модели различаются: частоты, тип переключателя, потери, напряжение, тип привода.
В серии KADAMM ПЭ-SP3T/SP6T — 8 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
SP3T–SP6T — один вход, от трёх до шести выходов. Многопозиционный переключатель этой серии подключает общий вход к одному из нескольких выходов — от трёх до шести в одном корпусе. Задача типичная для стендов и антенных систем: один прибор или один передатчик обслуживает несколько объектов по очереди, а кабели остаются подключёнными. Привод большинства моделей — нормально разомкнутый: без команды ни один выход не соединён с входом, а соединение появляется только на выбранной позиции. В исходном состоянии тракт разорван, и ни одно из подключённых устройств не получает сигнал случайно. Модели с согласованной нагрузкой нагружают все невыбранные выходы, поэтому несколько антенн или приёмников, подключённых к переключателю, остаются согласованными. Модели с фиксацией сохраняют выбранное направление без питания — удобно для редко меняемых конфигураций. Питание и управление подводятся через разъём D-Sub. Если в схеме задействована лишь часть выходов, неиспользуемые лучше закрыть нагрузками или выбрать модель со встроенной согласованной нагрузкой. Число позиций для конкретной модели указывайте при заказе. В серии есть исполнения под N для нижней части диапазона и под SMA, 2,92 мм и 2,4 мм для более высоких частот, а также исполнения повышенных характеристик с более высокой развязкой. Типичная задача — антенный коммутатор приёмного поста, где один приёмник по очереди подключается к нескольким антеннам разных направлений или диапазонов. Если в строке модели часть норм не указана, запросите их у менеджера до проектирования. Свободные позиции пригодятся при расширении поста новыми антеннами.
| Параметр | По серии |
|---|---|
| Моделей в серии | 8 |
| Диапазон частот серии | до 50 ГГц |
| Тип переключателя | SP3T–SP6T |
| Соединитель | 2,4 мм; 2,92 мм; N; SMA (розетка) |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–40 дБ / развязка |
| Напряжение, В | 12–28 В |
| Тип привода | нормально разомкнутый; с фиксацией, нормально разомкнутый; с фиксацией |
| С согласованной нагрузкой | нет; да |
| Исполнение | стандартное; повышенных характеристик |
| Разъём питания и управления | D-Sub |
| Артикул | Частоты, ГГц | Тип переключателя | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-12,4-3X1Z | 0–12,4 | SP3T–SP6T | N | 0–5 ГГц: 0,3 / 70 / 1,3; 5–12,4 ГГц: 0,5 / 60 / 1,5 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-2-50-3X1Z | 0–50 | SP3T–SP6T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,2 / 50 / 2,2 | +12, +24, +28 | нормально разомкнутый | нет | стандартное | D-Sub |
| KADAMM ПЭ-2T-50-WX1Z | 0–50 | SP3T–SP6T | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 55 / 1,7; 26,5–32 ГГц: 0,9 / 50 / 1,9; 32–40 ГГц: 1,0 / 50 / 2,0; 40–50 ГГц: 1,2 / 45 / 2,2 | +12, +24, +28 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub |
| KADAMM ПЭ-40-3X1Z-2 | 0–40 | SP3T–SP6T | 2,92 мм | 0–26,5 ГГц: 0,50 / 80 / 1,35; 26,5–40 ГГц: 0,70 / 70 / 1,40 | +12, +24 | нормально разомкнутый | нет | повышенных характеристик | D-Sub |
| KADAMM ПЭ-40-WX1Z-2 | 0–40 | SP3T–SP6T | 2,92 мм | 0–26,5 ГГц: 0,5 / 80 / 1,5; 26,5–40 ГГц: 0,7 / 70 / 1,6 | +12, +24 | с фиксацией | да | повышенных характеристик | D-Sub |
| KADAMM ПЭ-43,5-3X1Z | 0–43,5 | — | — | 0–40 ГГц: 0,50 / 80 / 1,35; 40–43,5 ГГц: 1,10 / 60 / 1,55 | +28 | — | — | — | — |
| KADAMM ПЭ-43,5-WX1Z | 0–43,5 | — | — | 0–40 ГГц: 0,4 / 70 / 1,3; 40–43,5 ГГц: 1,0 / 55 / 1,7 | +28 | нормально разомкнутый | — | — | — |
| KADAMM ПЭ-SP3T/SP6T-18-SMA | 0–18 | SP3T–SP6T | SMA (розетка) | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5 | +12, +24, +28 | нормально разомкнутый | — | — | — |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Мощность, Вт | 80 (0–6 ГГц); 60 (6–12 ГГц); 50 (12–18 ГГц) — KADAMM ПЭ-SP3T/SP6T-18-SMA |
| Управление | TTL (низкий 0–0,3 В, высокий 3–5 В) — KADAMM ПЭ-SP3T/SP6T-18-SMA |
| Параметр | Что означает |
|---|---|
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Три нормы для каждого участка диапазона: вносимые потери замкнутого пути, развязка до незадействованных выходов и КСВН портов. Сравнивайте модели на верхней рабочей частоте — там нормы хуже всего. В серии: 0–40 дБ / развязка. |
| Диапазон частот, ГГц | Рабочий диапазон модели; электромеханические переключатели, как правило, работают от постоянного тока, верхний предел задают соединитель и конструкция линий. В серии: 0–50 ГГц. |
| Тип переключателя | Схема коммутации: SPDT — один вход на два выхода, SPnT — на n выходов, DPDT — переключатель-«крест» на четыре порта, 2P3T — две синхронные трёхпозиционные секции. В серии: SP3T–SP6T. |
| Тип привода | С возвратом — положение держится только под питанием; с фиксацией — сохраняется без питания; нормально разомкнутый — без команды все выходы отключены. В серии: нормально разомкнутый; с фиксацией, нормально разомкнутый; с фиксацией. |
| С согласованной нагрузкой | «Да» — неактивные выходы нагружены внутренними согласованными нагрузками; «нет» — неактивный выход разомкнут и отражает сигнал. В серии: нет; да. |
| Исполнение | Стандартное или повышенных характеристик: у второго выше развязка и ниже КСВН по участкам диапазона. В серии: стандартное; повышенных характеристик. |
| Напряжение, В | Напряжение питания привода. Выбирайте модель под напряжение вашей системы управления. В серии: 12–28 В. |
| Разъём питания и управления | Как подводятся питание и команды: штыревые выводы под пайку или разъём D-Sub под кабель. В серии: D-Sub. |
| Соединитель | Тип и пол коаксиальных соединителей; верхняя частота соединителя должна быть выше рабочего диапазона. В серии: 2,4 мм; 2,92 мм; N; SMA (розетка). |
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПЭ-SP3T/SP6T: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Нет: переключатель этой схемы соединяет общий вход только с одним выходом. Для одновременной подачи сигнала на несколько выходов нужен делитель мощности.
Без управляющей команды все выходы отключены от общего входа; соединение появляется только на выбранной позиции.
Серия KADAMM ПЭ-SP3T/SP6T перекрывает до 50 ГГц: KADAMM ПЭ-2-50-3X1Z — 0–50; KADAMM ПЭ-2T-50-WX1Z — 0–50; KADAMM ПЭ-40-3X1Z-2 — 0–40; KADAMM ПЭ-43,5-3X1Z — 0–43,5; KADAMM ПЭ-40-WX1Z-2 — 0–40; KADAMM ПЭ-43,5-WX1Z — 0–43,5; KADAMM ПЭ-12,4-3X1Z — 0–12,4; KADAMM ПЭ-SP3T/SP6T-18-SMA — 0–18.
Соединители серии KADAMM ПЭ-SP3T/SP6T — 2,4 мм, 2,92 мм, N, SMA; по моделям: KADAMM ПЭ-2-50-3X1Z — 2,4 мм; KADAMM ПЭ-2T-50-WX1Z — 2,4 мм; KADAMM ПЭ-40-3X1Z-2 — 2,92 мм; KADAMM ПЭ-40-WX1Z-2 — 2,92 мм; KADAMM ПЭ-12,4-3X1Z — N; KADAMM ПЭ-SP3T/SP6T-18-SMA — SMA (розетка).
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-SP3T/SP6T — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-SP3T/SP6T могут уточняться без уведомления.
Поставляем Коаксиальные переключатели электромеханические, SP3T~SP6T KADAMM ПЭ-SP3T/SP6T под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
