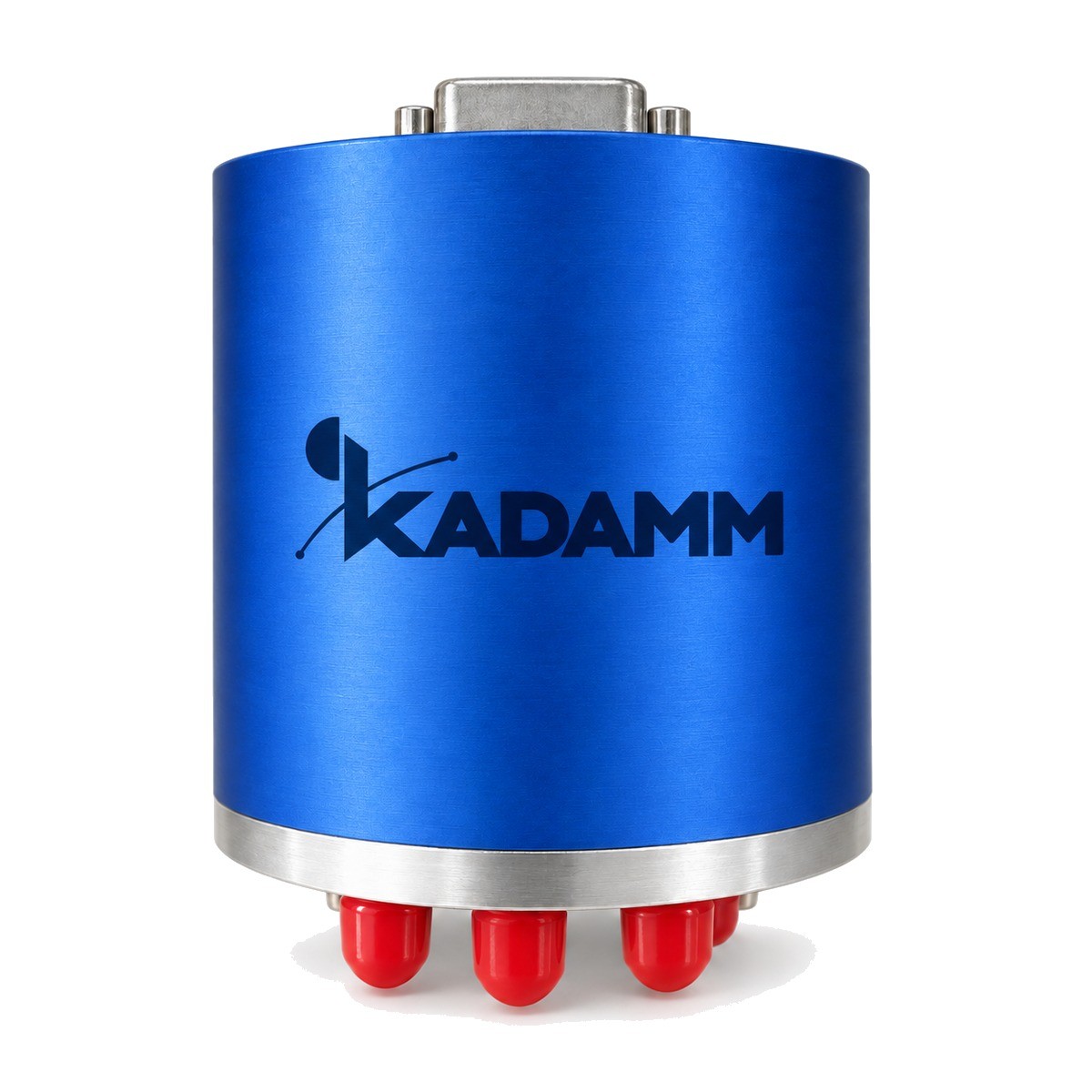

Коаксиальные переключатели электромеханические, 75 Ом KADAMM ПЭ-75

Серия KADAMM ПЭ-75 — 4 модели в диапазоне до 3 ГГц, соединители F, BNC. Модели различаются: частоты, тип переключателя, мощность, потери, напряжение.

В серии KADAMM ПЭ-75 — 4 модели. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПЭ-75: допустимая мощность от 1 до 10 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

Переключатели 75 Ом. Переключатели этой серии рассчитаны на тракты с волновым сопротивлением 75 Ом — телевизионные, кабельные распределительные сети, приёмные системы спутникового телевидения, видео- и радиовещательное оборудование. Переключатель, рассчитанный на другое волновое сопротивление, дал бы в таком тракте рассогласование на каждом стыке. Соединители — F и BNC, принятые в этой технике. В серии есть схемы SPDT, SP4T и SP8T: от выбора между двумя источниками до коммутации восьми приёмных каналов на один вход. Привод у всех моделей — с возвратом: без питания переключатель возвращается в исходное положение. Это удобно для систем резервирования головных станций — при пропадании питания тракт переходит на основной канал. Рабочий диапазон серии ограничен диапазоном 75-омной техники, и для каждой модели в таблице приведены потери, развязка и КСВН по участкам. Мощность нормирована — переключатели рассчитаны на сигнальные уровни, а не на передатчики. В приёмных системах спутникового телевидения переключатель ставят между несколькими конвертерами и одним приёмником или между основным и резервным оборудованием головной станции. Соединители F распространены в абонентской и распределительной технике, BNC — в студийном и измерительном оборудовании; выбирайте модель под соединители своего тракта, чтобы не вносить переходники, каждый из которых добавляет отражение. Для систем с резервированием обращайте внимание на напряжение питания привода: в серии есть модели под разные напряжения, и подходящая модель подключается к источнику головной станции без отдельного преобразователя.

Выбор внутри серии KADAMM ПЭ-75: мощность, Вт — от 10 у KADAMM ПЭ-8V-F-0E0 до 1 у KADAMM ПЭ-2V-F-0X0.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПЭ-75: переключатель, паспорт изделия.
