Коаксиальные переключатели электромеханические, DPDT: 9 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.

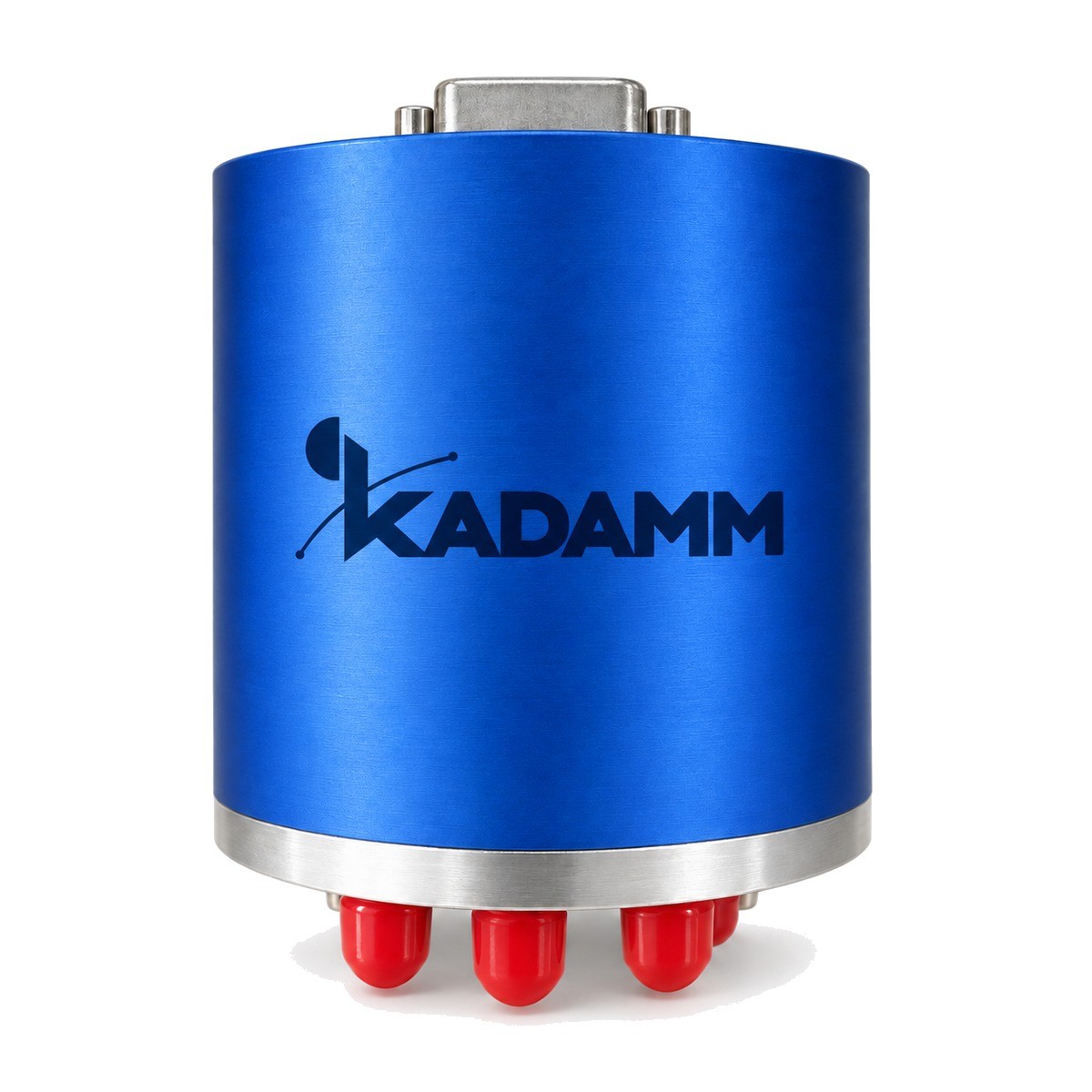

Серия KADAMM ПЭ-DPDT — 9 моделей в диапазоне до 53 ГГц, соединители SMA, 2,92 мм, 1,85 мм, 2,4 мм, N. Модели различаются: частоты, потери, исполнение.
В серии KADAMM ПЭ-DPDT — 9 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
DPDT — переключатель-«крест» на четыре порта. DPDT (Double Pole Double Throw, transfer switch) имеет четыре порта и два состояния. В одном состоянии порты соединены попарно напрямую, в другом — накрест. Так одной командой можно поменять местами два сигнала или включить устройство в тракт и исключить его из тракта. Классическое применение — обход: в одном положении сигнал идёт через усилитель или фильтр, в другом — минуя его по перемычке. Вторая типовая задача — резервирование по схеме «один из двух»: два передатчика, одна антенна и эквивалент нагрузки; DPDT переводит неработающий передатчик на нагрузку, а рабочий — на антенну. В любом из двух положений замкнуты оба пути одновременно: меняется только то, какие порты соединены между собой. В таблице серии — модели с соединителями N, SMA, 2,92 мм, 2,4 мм и 1,85 мм и исполнения повышенных характеристик. Привод у большинства моделей допускает вариант с возвратом и с фиксацией; для схем резервирования передатчиков обычно выбирают возврат, чтобы при пропадании питания тракт вернулся в заданную конфигурацию. Нормы в таблице приведены по участкам диапазона. Исполнения повышенных характеристик под SMA и 2,92 мм нормированы с более высокой развязкой — это важно, когда по двум путям одновременно идут сильный и слабый сигналы, например выход передатчика и вход приёмника, и утечка между путями недопустима. Перед заказом нарисуйте оба состояния схемы и проверьте, какие порты должны соединяться в исходном положении при пропадании питания.
| Параметр | По серии |
|---|---|
| Моделей в серии | 9 |
| Диапазон частот серии | до 53 ГГц |
| Соединитель | 1,85 мм; 2,4 мм; 2,92 мм; SMA; N |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–50 дБ / развязка |
| Исполнение | стандартное; повышенных характеристик |
| Артикул | Частоты, ГГц | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Исполнение |
|---|---|---|---|---|
| KADAMM ПЭ-22-50-WXYZ-2 | 0–50 | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0 | стандартное |
| KADAMM ПЭ-2K-40-WXYZ-2 | 0–40 | 2,92 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7; 26,5–32 ГГц: 0,8 / 50 / 1,8; 32–40 ГГц: 0,9 / 50 / 1,9 | стандартное |
| KADAMM ПЭ-2KH-40-WXYZ-2 | 0–40 | 2,92 мм | 0–26,5 ГГц: 0,35 / 70 / 1,3; 26,5–40 ГГц: 0,70 / 60 / 1,5 | повышенных характеристик |
| KADAMM ПЭ-2N-12,4-WXYZ-2 | 0–12,4 | N | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12,4 ГГц: 0,6 / 60 / 1,6 | стандартное |
| KADAMM ПЭ-2S-18-WXYZ-2 | 0–18 | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | стандартное |
| KADAMM ПЭ-2S-26,5-WXYZ-2 | 0–26,5 | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,7 / 50 / 1,7 | стандартное |
| KADAMM ПЭ-2SH-18-WXYZ-2 | 0–18 | SMA | 0–6 ГГц: 0,25 / 75 / 1,1; 6–18 ГГц: 0,40 / 70 / 1,2 | повышенных характеристик |
| KADAMM ПЭ-2SH-26,5-WXYZ-2 | 0–26,5 | SMA | 0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,50 / 65 / 1,5 | повышенных характеристик |
| KADAMM ПЭ-2V-53-WXYZ | 0–53 | 1,85 мм | 0–6 ГГц: 0,3 / 70 / 1,2; 6–12 ГГц: 0,4 / 70 / 1,3; 12–18 ГГц: 0,5 / 60 / 1,3; 18–26,5 ГГц: 0,7 / 55 / 1,4; 26,5–32 ГГц: 0,8 / 50 / 1,4; 32–40 ГГц: 0,9 / 50 / 1,7; 40–43 ГГц: 1,0 / 50 / 1,7; 43–50 ГГц: 1,2 / 50 / 1,8; 50–53 ГГц: 1,5 / 50 / 1,8 | стандартное |
При заказе замените в артикуле модели «WXYZ» на тип привода, напряжение, подвод питания и опции — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Позиция в артикуле | Что подставить |
|---|---|
| W | тип привода: В — с возвратом (без питания возвращается в исходное положение), Ф — с фиксацией (положение сохраняется без питания) |
| X | напряжение питания привода: 12В, 24В или 28В |
| Y | подвод питания и управления: Ш — штыревые выводы под пайку, DSub — разъём D-Sub |
| Z | дополнительные опции, по необходимости: ТТЛ — управление ТТЛ-уровнями, И — индикаторы положения, РТ — расширенный диапазон температур -45…+85 °C (стандартный -25…+65 °C); без опций позицию не указывать |
| Запись | позиции W, X, Y, Z пишутся через дефис вместо «WXYZ», например «Ф-24В-DSub» |
Пример: KADAMM ПЭ-2N-12,4-В-28В-Ш-2 — переключатель DPDT 0–12,4 ГГц, N, с возвратом, питание +28 В, штыревые выводы.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM ПЭ-DPDT — техническое описание (PDF)
| Параметр | Значение |
|---|---|
| Тип переключателя | DPDT |
| Напряжение, В | +12, +24, +28 |
| Тип привода | с возвратом, с фиксацией |
| Разъём питания и управления | штырь, D-Sub |
| С согласованной нагрузкой | нет |
| Параметр | Что означает |
|---|---|
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Три нормы для каждого участка диапазона: вносимые потери замкнутого пути, развязка до незадействованных выходов и КСВН портов. Сравнивайте модели на верхней рабочей частоте — там нормы хуже всего. В серии: 0–50 дБ / развязка. |
| Диапазон частот, ГГц | Рабочий диапазон модели; электромеханические переключатели, как правило, работают от постоянного тока, верхний предел задают соединитель и конструкция линий. В серии: 0–53 ГГц. |
| Исполнение | Стандартное или повышенных характеристик: у второго выше развязка и ниже КСВН по участкам диапазона. В серии: стандартное; повышенных характеристик. |
| Соединитель | Тип и пол коаксиальных соединителей; верхняя частота соединителя должна быть выше рабочего диапазона. В серии: 1,85 мм; 2,4 мм; 2,92 мм; SMA; N. |
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПЭ-DPDT: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Один DPDT переключает оба пути одной командой, без кабельных перемычек между двумя корпусами и без риска рассогласовать их положения.
В каждом состоянии оба пути замкнуты: меняется только то, какие порты соединены между собой.
Да: в одном положении на антенну идёт первый передатчик, а второй работает на нагрузку, в другом — наоборот.
Серия KADAMM ПЭ-DPDT перекрывает до 53 ГГц: KADAMM ПЭ-2V-53-WXYZ — 0–53; KADAMM ПЭ-22-50-WXYZ-2 — 0–50; KADAMM ПЭ-2K-40-WXYZ-2 — 0–40; KADAMM ПЭ-2KH-40-WXYZ-2 — 0–40; KADAMM ПЭ-2S-18-WXYZ-2 — 0–18; KADAMM ПЭ-2S-26,5-WXYZ-2 — 0–26,5; KADAMM ПЭ-2SH-18-WXYZ-2 — 0–18; KADAMM ПЭ-2SH-26,5-WXYZ-2 — 0–26,5; ещё 1 в таблице исполнений.
Соединители серии KADAMM ПЭ-DPDT — SMA, 2,92 мм, 1,85 мм, 2,4 мм, N; по моделям: KADAMM ПЭ-2V-53-WXYZ — 1,85 мм; KADAMM ПЭ-22-50-WXYZ-2 — 2,4 мм; KADAMM ПЭ-2K-40-WXYZ-2 — 2,92 мм; KADAMM ПЭ-2KH-40-WXYZ-2 — 2,92 мм; KADAMM ПЭ-2S-18-WXYZ-2 — SMA; KADAMM ПЭ-2S-26,5-WXYZ-2 — SMA; ещё 3 в таблице исполнений.
У всех 9 моделей серии KADAMM ПЭ-DPDT: Тип переключателя — DPDT; Напряжение, В — +12, +24, +28; Тип привода — с возвратом, с фиксацией; Разъём питания и управления — штырь, D-Sub; С согласованной нагрузкой — нет.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-DPDT — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-DPDT могут уточняться без уведомления.
Поставляем Коаксиальные переключатели электромеханические, DPDT KADAMM ПЭ-DPDT под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
