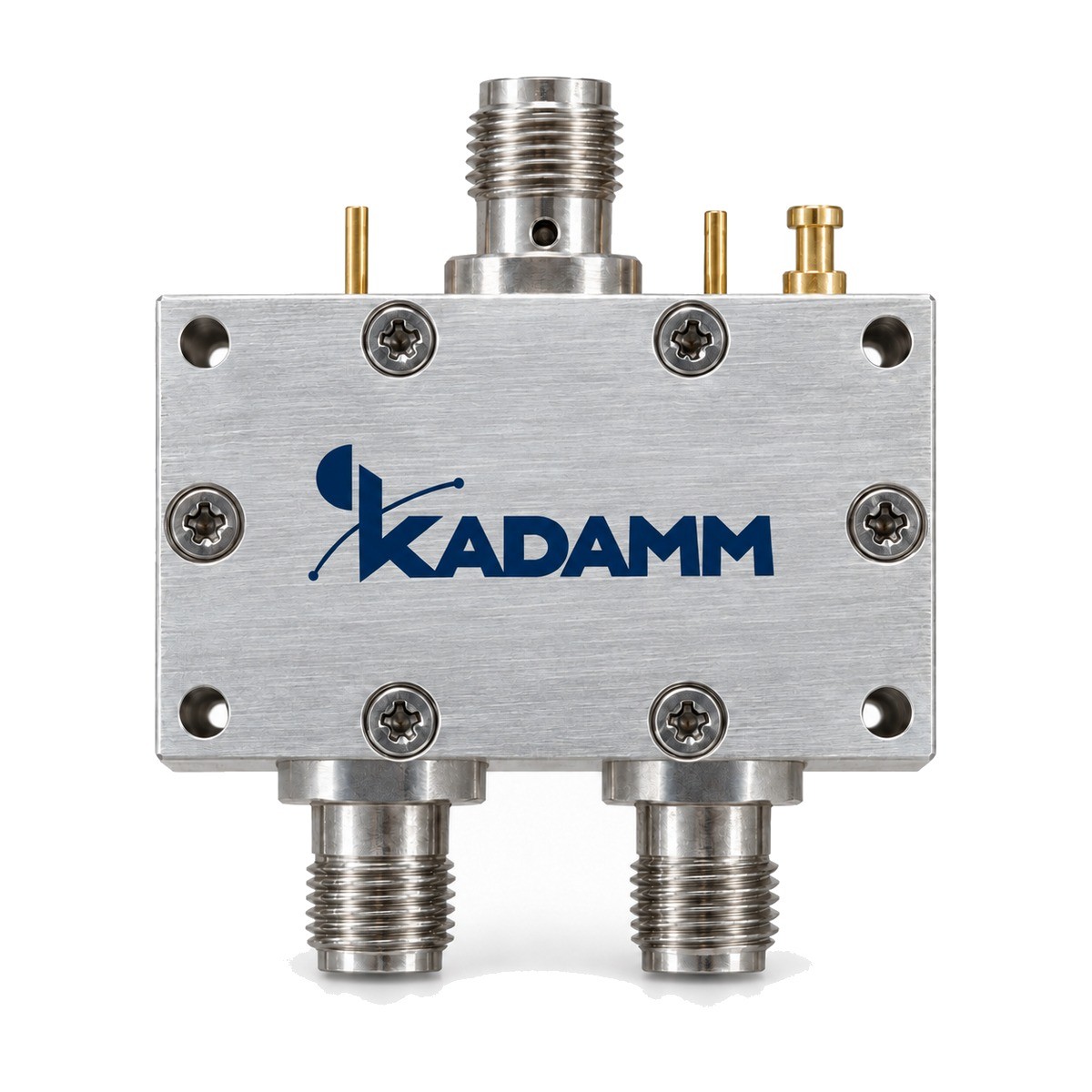

Переключатели СВЧ на pin-диодах, SPDT: 138 моделей. Быстрая электронная коммутация СВЧ-сигнала.
Серия KADAMM ПП-SPDT — 138 моделей в диапазоне до 67 ГГц, соединители SMA, 2,92 мм, 1,85 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.
В серии KADAMM ПП-SPDT — 138 моделей. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
По таблице исполнений KADAMM ПП-SPDT: вносимое ослабление от 0,3 до 10 дБ; развязка от 23 до 80 дБ; КСВН от 1,3 до 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
SPDT на pin-диодах — один вход, два выхода. Серия SPDT — самая многочисленная среди переключателей на pin-диодах: двухпозиционная схема нужна почти в каждом СВЧ-узле — переключение приём/передача, выбор одного из двух фильтров или антенн, переход между рабочим и калибровочным трактом за доли микросекунды. В серии представлены оба типа: поглощающие (суффикс «-П» в артикуле) и отражающие (суффикс «-О»). Отражающий при той же полосе обычно даёт меньшие потери, поглощающий сохраняет согласование закрытого выхода. Если на закрытом выходе стоит усилитель или смеситель, выбирайте поглощающий. Многие модели выпускаются в нескольких исполнениях одной полосы, которые различаются корпусом, временем переключения и допустимой входной мощностью — это цифровые суффиксы в конце артикула. Быстродействующие исполнения сокращают время переключения, исполнения в другом корпусе облегчают компоновку. Сравнивайте строки таблицы с одинаковой полосой. В серии есть и модели с повышенной допустимой мощностью для сигнальных трактов передатчиков малой мощности, и модели, начинающие работу с очень низких частот, — у них время переключения больше, поскольку на низких частотах диодам нужно больше времени на смену состояния. В трактах приём/передача SPDT на pin-диодах ставят там, где мощность передатчика укладывается в допустимую входную мощность модели; при большей мощности используют циркулятор или электромеханический переключатель. Для смены каналов за наименьшее время выбирайте быстродействующие исполнения — в таблице они отличаются цифровым суффиксом, меньшим временем переключения и меньшей допустимой входной мощностью. Низкочастотные модели серии с большой входной мощностью выделяются крупными корпусами — проверьте посадочное место заранее.
| Параметр | По серии |
|---|---|
| Моделей в серии | 138 |
| Диапазон частот серии | до 67 ГГц |
| Тип переключателя | отражающий; поглощающий |
| Вносимые потери | 0,3–10 дБ |
| Развязка | 23–80 дБ |
| КСВН | 1,3–2,5 |
| Соединитель | SMA; 2,92 мм; 1,85 мм (розетка) |
| Габаритные размеры | по таблице исполнений (корпусов: 11) |
| Время переключения, нс | 12–3500 нс |
| Входная мощность | 0,1–50 Вт |
| Артикул | Частоты, ГГц | Тип переключателя | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Время перекл., нс | Входная мощность, Вт |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПП-SPDT-0,09/67000-О | 0,00009–67 | отражающий | 8,5 | 25 | 1,80 (тип.) | 1,85 мм (розетка) | — | 100 | — |
| KADAMM ПП-SPDT-0,95/200-О | 950K–0,2 | отражающий | 1 | 40 | 1,5 | SMA | 33,67×20,54×12,11 | 100 | 3 |
| KADAMM ПП-SPDT-0,95/200-П | 950K–0,2 | поглощающий | 1 | 40 | 1,5 | SMA | 36×25×13 | 1000 | 2 |
| KADAMM ПП-SPDT-0/3000-О | 0–3 | отражающий | 1 | 31 | 1,3 | SMA | 40×34×9,5 | 150 | 39,8 |
| KADAMM ПП-SPDT-0/6000-О | 0–6 | отражающий | 1,3 | 23 | 1,5 | SMA | 40×34×9,5 | 150 | 39,8 |
| KADAMM ПП-SPDT-10/12000-О-1 | 0,01–12 | отражающий | 2,3 | 70 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/12000-П-1 | 0,01–12 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/18000-О-1 | 0,01–18 | отражающий | 3 | 65 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/18000-П-1 | 0,01–18 | поглощающий | 3,8 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/20000-О-1 | 0,01–20 | отражающий | 3,2 | 65 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/20000-П-1 | 0,01–20 | поглощающий | 4,2 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/6000-П-1 | 0,01–6 | поглощающий | 2,5 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/8000-О-1 | 0,01–8 | отражающий | 2 | 75 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-10/8000-П-1 | 0,01–8 | поглощающий | 2,5 | 60 | 2 | SMA | 25×17,5×10,2 | 150 | 1 |
| KADAMM ПП-SPDT-100/18000-О-1 | 0,1–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/18000-П-1 | 0,1–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/20000-О-1 | 0,1–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/20000-П-1 | 0,1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-100/4000-П | 0,1–4 | поглощающий | 1,8 | 35 | 1,5 | SMA | 30×30×12 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-О-1 | 1–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-О-2 | 1–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-П-1 | 1–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-П-2 | 1–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/18000-П-3 | 1–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/18000-П-4 | 1–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-1000/2000-О-1 | 1–2 | отражающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-О-2 | 1–2 | отражающий | 1 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-П-1 | 1–2 | поглощающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-П-2 | 1–2 | поглощающий | 1 | 80 | 1,4 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/2000-П-3 | 1–2 | поглощающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/2000-П-4 | 1–2 | поглощающий | 1 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-1000/20000-О-1 | 1–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-О-2 | 1–20 | отражающий | 3 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-П-1 | 1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-П-2 | 1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/20000-П-3 | 1–20 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/20000-П-4 | 1–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-1000/40000-О | 1–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-1000/40000-П | 1–40 | поглощающий | 5,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-1000/67000-О | 1–67 | отражающий | 10 | 35 | 2,30 | 1,85 мм (розетка) | — | 200 | 0,2 |
| KADAMM ПП-SPDT-1000/8000-О-1 | 1–8 | отражающий | 1,8 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-О-2 | 1–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-П-1 | 1–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-П-2 | 1–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-1000/8000-П-3 | 1–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-1000/8000-П-4 | 1–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-10000/40000-О-1 | 10–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-12000/18000-О-1 | 12–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-О-2 | 12–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-П-1 | 12–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-П-2 | 12–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-12000/18000-П-3 | 12–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-12000/18000-П-4 | 12–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-14/1000-П | 0,014–1 | поглощающий | 1,5 | 65 | 1,6 | SMA | 44×35×9,5 | 3500 | 5 |
| KADAMM ПП-SPDT-18000/40000-П-1 | 18–40 | поглощающий | 5 | 45 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/18000-О-1 | 2–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-О-2 | 2–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-П-1 | 2–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-П-2 | 2–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/18000-П-3 | 2–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-2000/18000-П-4 | 2–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-2000/20000-О-1 | 2–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-О-2 | 2–20 | отражающий | 3 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-П-1 | 2–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-П-2 | 2–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/20000-П-3 | 2–20 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-2000/20000-П-4 | 2–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-2000/4000-О-1 | 2–4 | отражающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-О-2 | 2–4 | отражающий | 1,2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-П-1 | 2–4 | поглощающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-П-2 | 2–4 | поглощающий | 1,2 | 80 | 1,4 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2000/4000-П-3 | 2–4 | поглощающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-2000/4000-П-4 | 2–4 | поглощающий | 1,2 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-2000/40000-О-1 | 2–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/40000-О-2 | 2–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/40000-П | 2–40 | поглощающий | 5,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-2000/8000-О | 2–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-2700/3100-П | 2,7–3,1 | поглощающий | 1,3 | 75 | 1,3 | SMA | 30,48×22,86×8,89 | 100 | 1 |
| KADAMM ПП-SPDT-30/500-О | 0,03–0,5 | отражающий | 0,3 | 55 | 1,5 | SMA | 70×60×22 | 1000 | 50 |
| KADAMM ПП-SPDT-300/18000-П | 0,3–18 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-3000/6000-О-1 | 3–6 | отражающий | 1,6 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-О-2 | 3–6 | отражающий | 1,6 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-П-1 | 3–6 | поглощающий | 1,4 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-П-2 | 3–6 | поглощающий | 1,4 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-3000/6000-П-3 | 3–6 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-3000/6000-П-4 | 3–6 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-400/12000-О-1 | 0,4–12 | отражающий | 2,2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/12000-П-1 | 0,4–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/12000-П-2 | 0,4–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/8000-О-1 | 0,4–8 | отражающий | 1,8 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/8000-П-1 | 0,4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-400/8000-П-2 | 0,4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-О-1 | 4–8 | отражающий | 1,8 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-О-2 | 4–8 | отражающий | 1,8 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-П-1 | 4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-П-2 | 4–8 | поглощающий | 1,5 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-4000/8000-П-3 | 4–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-4000/8000-П-4 | 4–8 | поглощающий | 1,6 | 80 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-500/18000-О-1 | 0,5–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/18000-О-2 | 0,5–18 | отражающий | 2,8 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/18000-П-1 | 0,5–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/18000-П-2 | 0,5–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-О-1 | 0,5–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-О-2 | 0,5–20 | отражающий | 3 | 70 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-П-1 | 0,5–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-П-2 | 0,5–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-500/20000-П-3 | 0,5–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-500/2500-О | 0,5–2,5 | отражающий | 1 | 45 | 1,5 | SMA | 50,8×57,16×17,78 | 12ms | 15 |
| KADAMM ПП-SPDT-500/40000-О-1 | 0,5–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-500/40000-П-1 | 0,5–40 | поглощающий | 5,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-5000/10000-О-1 | 5–10 | отражающий | 2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-О-2 | 5–10 | отражающий | 2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-П-1 | 5–10 | поглощающий | 2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-П-2 | 5–10 | поглощающий | 2 | 70 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-5000/10000-П-3 | 5–10 | поглощающий | 1,8 | 75 | 1,5 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-5000/10000-П-4 | 5–10 | поглощающий | 1,8 | 75 | 1,5 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-6000/12000-О-1 | 6–12 | отражающий | 2,2 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-О-2 | 6–12 | отражающий | 2,2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-П-1 | 6–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-П-2 | 6–12 | поглощающий | 2,4 | 70 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/12000-П-3 | 6–12 | поглощающий | 2,2 | 70 | 1,7 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-6000/12000-П-4 | 6–12 | поглощающий | 2,2 | 70 | 1,7 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-6000/18000-О-1 | 6–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/18000-П-1 | 6–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/18000-П-2 | 6–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-6000/18000-П-3 | 6–18 | поглощающий | 2,5 | 65 | 1,8 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-6000/18000-П-4 | 6–18 | поглощающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-6000/40000-О-1 | 6–40 | отражающий | 4,5 | 65 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-6000/40000-П-1 | 6–40 | поглощающий | 5 | 45 | 2,5 | 2,92 мм | 22×13×9,5 | 50 | 0,2 |
| KADAMM ПП-SPDT-800/18000-О-1 | 0,8–18 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/18000-П-1 | 0,8–18 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/18000-П-2 | 0,8–18 | поглощающий | 3 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-О-1 | 0,8–20 | отражающий | 2,8 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-П-1 | 0,8–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-П-2 | 0,8–20 | поглощающий | 3,5 | 60 | 2 | SMA | 26×18×10,2 | 100 | 1 |
| KADAMM ПП-SPDT-800/20000-П-3 | 0,8–20 | поглощающий | 3 | 60 | 2 | SMA | 25×17,5×10,2 | 40 | 0,1 |
| KADAMM ПП-SPDT-800/20000-П-4 | 0,8–20 | поглощающий | 3,5 | 60 | 2 | SMA | 25×17,5×10,2 | 35 | 0,1 |
| KADAMM ПП-SPDT-8000/12000-О-1 | 8–12 | отражающий | 2,2 | 80 | 1,5 | SMA | 26×18×10,2 | 100 | 1 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более; время перекл. — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Рабочая температура, °C | −30…+60 — KADAMM ПП-SPDT-0,09/67000-О, KADAMM ПП-SPDT-1000/67000-О |
| Параметр | Что означает |
|---|---|
| Тип переключателя | Отражающий или поглощающий: у поглощающего закрытые выходы нагружены на согласованную нагрузку, у отражающего — отражают сигнал. В серии: отражающий; поглощающий. |
| Диапазон частот, ГГц | Рабочий диапазон; нижний предел у pin-диодных переключателей есть всегда — ниже него диоды начинают выпрямлять сигнал. В серии: 0–950 ГГц. |
| Время переключения, нс | Время от смены управляющего сигнала до установления состояния выхода; задаёт минимальную длительность импульса и скорость перебора каналов. В серии: 12–3500 нс. |
| Вносимые потери, дБ | Ослабление сигнала на открытом пути; растёт с частотой и числом выходов. В серии: 0,3–10 дБ. |
| КСВН | Согласование открытого пути с трактом; у поглощающих моделей нормирован и для закрытых выходов. В серии: 1,3–2,5. |
| Развязка, дБ | Ослабление сигнала на закрытых выходах — сколько сигнала просачивается на невыбранное направление. В серии: 23–80 дБ. |
| Входная мощность, Вт | Предельная мощность сигнала на входе; выше неё растут искажения и возможен перегрев или пробой диодов. В серии: 0,1–50 Вт. |
| Соединитель | Тип коаксиальных соединителей; определяет верхнюю частоту и ответные части тракта. В серии: SMA; 2,92 мм; 1,85 мм (розетка). |
| Габаритные размеры, мм | Размеры корпуса для компоновки; разные корпуса одной полосы — разные исполнения в таблице. В серии: по таблице исполнений (корпусов: 11). |
Выбор внутри серии KADAMM ПП-SPDT: вносимые потери, дБ — от 0,3 у KADAMM ПП-SPDT-30/500-О до 10 у KADAMM ПП-SPDT-1000/67000-О; развязка, дБ — от 80 у KADAMM ПП-SPDT-8000/12000-О-1 до 23 у KADAMM ПП-SPDT-0/6000-О; КСВН — от 1,3 у KADAMM ПП-SPDT-0/3000-О до 2,5 у KADAMM ПП-SPDT-18000/40000-П-1.
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПП-SPDT: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
«-П» — поглощающий переключатель, закрытый выход нагружен на согласованную нагрузку; «-О» — отражающий, закрытый выход отражает сигнал.
Корпусом, временем переключения и допустимой входной мощностью; конкретные значения — в строках таблицы.
Чтобы диод на низкой частоте вёл себя как сопротивление, а не выпрямитель, нужен диод с бо́льшим временем жизни носителей — он и переключается медленнее.
Серия KADAMM ПП-SPDT перекрывает до 67 ГГц: KADAMM ПП-SPDT-0/3000-О — 0–3; KADAMM ПП-SPDT-0/6000-О — 0–6; KADAMM ПП-SPDT-0,95/200-П — 950K–0,2; KADAMM ПП-SPDT-0,95/200-О — 950K–0,2; KADAMM ПП-SPDT-10/6000-П-1 — 0,01–6; KADAMM ПП-SPDT-10/8000-П-1 — 0,01–8; KADAMM ПП-SPDT-10/8000-О-1 — 0,01–8; KADAMM ПП-SPDT-10/12000-П-1 — 0,01–12; ещё 130 в таблице исполнений.
Соединители серии KADAMM ПП-SPDT — SMA, 2,92 мм, 1,85 мм; по моделям: KADAMM ПП-SPDT-0/3000-О — SMA; KADAMM ПП-SPDT-0/6000-О — SMA; KADAMM ПП-SPDT-0,95/200-П — SMA; KADAMM ПП-SPDT-0,95/200-О — SMA; KADAMM ПП-SPDT-10/6000-П-1 — SMA; KADAMM ПП-SPDT-10/8000-П-1 — SMA; ещё 132 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПП-SPDT — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПП-SPDT могут уточняться без уведомления.
Поставляем Переключатели СВЧ на pin-диодах, SPDT KADAMM ПП-SPDT под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM ПП-SPDT — техническое описание (PDF)
