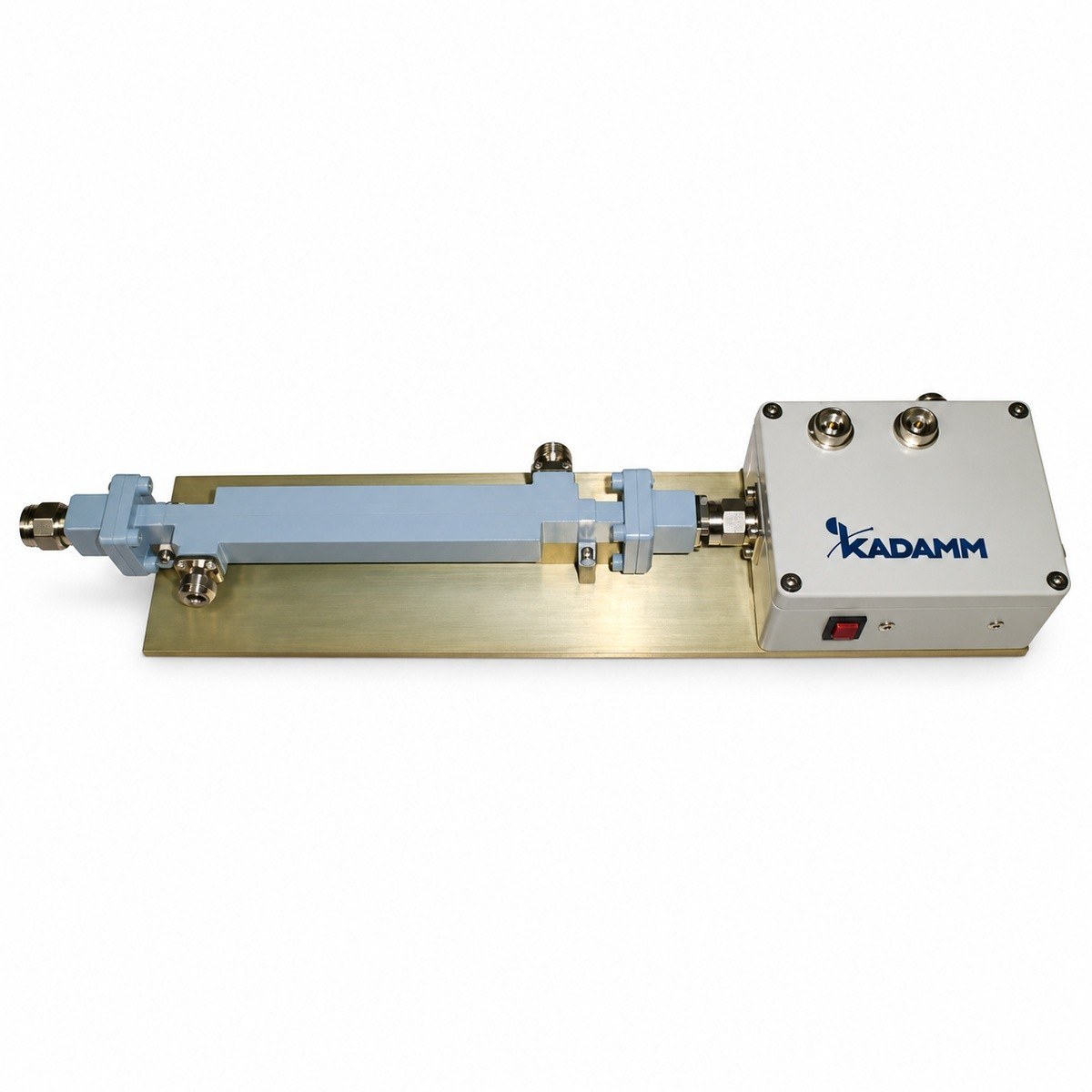

Коаксиальные переключатели высокой мощности (измерительные сборки): 7 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПЭ-ВМ — 7 моделей в диапазоне 250 МГц – 18 ГГц, соединители N. Модели различаются: частоты, потери, КСВН.
В серии KADAMM ПЭ-ВМ — 7 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
| Артикул | Частоты, ГГц | Потери, дБ | КСВН |
|---|---|---|---|
| KADAMM ПЭ-1000/2000-N(р)-М | 1-2 | 1,3 | 1,7 |
| KADAMM ПЭ-12000/18000-N(р)-М | 12-18 | 2,0 | 2 |
| KADAMM ПЭ-2000/4000-N(р)-М | 2-4 | 1,5 | 1,7 |
| KADAMM ПЭ-250/500-N(р)-М | 0,25-0,5 | 0,5 | 1,3 |
| KADAMM ПЭ-4000/8000-N(р)-М | 4-8 | 1,8 | 2 |
| KADAMM ПЭ-500/1000-N(р)-М | 0,5-1 | 1 | 1,5 |
| KADAMM ПЭ-8000/12000-N(р)-М | 8-12 | 2,0 | 2 |
Предельные значения: потери — не более; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Развязка, дБ, не менее | 50 |
| Соединитель | N (розетка) |
Выбор внутри серии KADAMM ПЭ-ВМ: вносимые потери, дБ — от 0,5 у KADAMM ПЭ-250/500-N(р)-М до 2,0 у KADAMM ПЭ-12000/18000-N(р)-М; КСВН — от 1,3 у KADAMM ПЭ-250/500-N(р)-М до 2 у KADAMM ПЭ-12000/18000-N(р)-М.
Серия KADAMM ПЭ-ВМ (250 МГц – 18 ГГц; диапазоны IEEE L, S, C, X, Ku): измерительные стенды; резервирование; антенные системы.
Комплект поставки модели серии KADAMM ПЭ-ВМ: переключатель, паспорт изделия.
Серия KADAMM ПЭ-ВМ перекрывает 250 МГц – 18 ГГц: KADAMM ПЭ-250/500-N(р)-М — 0,25-0,5; KADAMM ПЭ-500/1000-N(р)-М — 0,5-1; KADAMM ПЭ-1000/2000-N(р)-М — 1-2; KADAMM ПЭ-2000/4000-N(р)-М — 2-4; KADAMM ПЭ-4000/8000-N(р)-М — 4-8; KADAMM ПЭ-8000/12000-N(р)-М — 8-12; KADAMM ПЭ-12000/18000-N(р)-М — 12-18.
У всех 7 моделей серии KADAMM ПЭ-ВМ: Развязка, дБ — 50; Соединитель — N (розетка).
У KADAMM ПЭ-ВМ: диапазон 250 МГц – 18 ГГц, 7 моделей, соединители N. У KADAMM ПЭ-18-3X1Z-3: диапазон до 18 ГГц, 1 модель, соединители SMA.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-ВМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-ВМ могут уточняться без уведомления.
Поставляем Коаксиальные переключатели высокой мощности (измерительные сборки) KADAMM ПЭ-ВМ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
