Коаксиальные переключатели электромеханические, SP11T~SP12T: 3 модели. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.

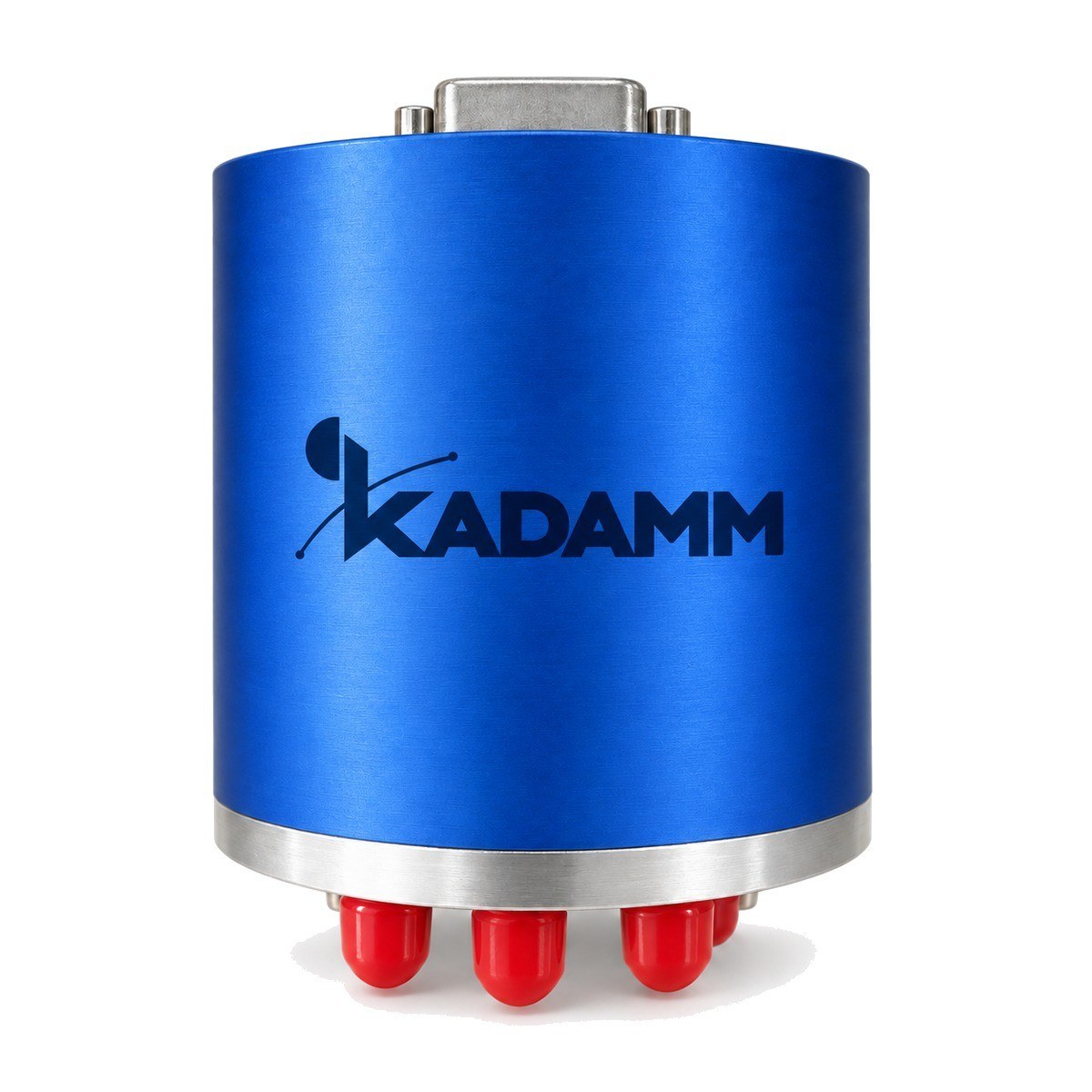

Серия KADAMM ПЭ-SP11T/SP12T — 3 модели в диапазоне до 18 ГГц, соединители SMA. Модели различаются: частоты, мощность, потери, тип привода, С согласованной нагрузкой.
В серии KADAMM ПЭ-SP11T/SP12T — 3 модели. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
По таблице исполнений KADAMM ПЭ-SP11T/SP12T: допустимая мощность 80 Вт. Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
SP11T–SP12T — один вход, одиннадцать или двенадцать выходов. Серия с наибольшим числом позиций среди электромеханических переключателей KADAMM: одиннадцать или двенадцать выходов на один общий вход. Её используют для централизованной коммутации многоканальных систем, где отдельный переключатель на каждый канал занял бы много места. Соединители у всех моделей серии — SMA. Позиция выбирается командой системы управления; у одной из моделей управление выполнено логическими уровнями TTL, и переключатель подключается к цифровому контроллеру без промежуточных реле. Привод — нормально разомкнутый, есть вариант с фиксацией и согласованной нагрузкой на невыбранных выходах. Допустимая мощность для части моделей нормирована по участкам диапазона. Проектируя систему, учитывайте, что все двенадцать направлений проходят через одну механическую сборку: если по надёжности нужен резерв, два переключателя меньшей размерности иногда удобнее. Модели серии различаются набором опций: исполнение с нормально разомкнутым приводом без нагрузок на выходах, исполнение с фиксацией и согласованной нагрузкой и исполнение с управлением TTL. Выбирайте по тому, как система должна вести себя при пропадании питания и есть ли на выходах устройства, чувствительные к отражению. Двенадцать выходов — это и двенадцать соединителей на одном корпусе: при монтаже оставьте место для ключа и подводите кабели так, чтобы соседние не мешали затягивать соединители. Для систем, где переключатель стоит в стойке рядом с контроллером, исполнение с TTL сокращает число промежуточных узлов: не нужны отдельные реле или усилители команд, а цепь управления проще проверить при наладке.
| Параметр | По серии |
|---|---|
| Моделей в серии | 3 |
| Диапазон частот серии | до 18 ГГц |
| Мощность | 50–80 Вт |
| Соединитель | SMA; SMA (розетка) |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–12 дБ / развязка |
| Тип привода | нормально разомкнутый; с фиксацией, нормально разомкнутый |
| С согласованной нагрузкой | нет; да |
| Исполнение | стандартное |
| Разъём питания и управления | D-Sub |
| Управление | TTL (низкий 0–0,3 В, высокий 3–5 В) |
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Тип привода | С согласованной нагрузкой | Исполнение | Разъём питания и управления | Управление |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-12S-16-3X1Z | 0–16 | — | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–16 ГГц: 0,6 / 50 / 1,6 | нормально разомкнутый | нет | стандартное | D-Sub | — |
| KADAMM ПЭ-12ST-16-WX1Z | 0–16 | — | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,5; 12–16 ГГц: 0,5 / 50 / 1,6 | с фиксацией, нормально разомкнутый | да | стандартное | D-Sub | — |
| KADAMM ПЭ-SP11T/SP12T-18-SMA | 0–18 | 80 (0–6 ГГц); 60 (6–12 ГГц); 50 (12–18 ГГц) | SMA (розетка) | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,6 / 50 / 1,6 | нормально разомкнутый | — | — | — | TTL (низкий 0–0,3 В, высокий 3–5 В) |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Тип переключателя | SP11T–SP12T |
| Напряжение, В | +12, +24, +28 |
| Параметр | Что означает |
|---|---|
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Три нормы для каждого участка диапазона: вносимые потери замкнутого пути, развязка до незадействованных выходов и КСВН портов. Сравнивайте модели на верхней рабочей частоте — там нормы хуже всего. В серии: 0–12 дБ / развязка. |
| Диапазон частот, ГГц | Рабочий диапазон модели; электромеханические переключатели, как правило, работают от постоянного тока, верхний предел задают соединитель и конструкция линий. В серии: 0–18 ГГц. |
| Тип привода | С возвратом — положение держится только под питанием; с фиксацией — сохраняется без питания; нормально разомкнутый — без команды все выходы отключены. В серии: нормально разомкнутый; с фиксацией, нормально разомкнутый. |
| С согласованной нагрузкой | «Да» — неактивные выходы нагружены внутренними согласованными нагрузками; «нет» — неактивный выход разомкнут и отражает сигнал. В серии: нет; да. |
| Исполнение | Стандартное или повышенных характеристик: у второго выше развязка и ниже КСВН по участкам диапазона. В серии: стандартное. |
| Разъём питания и управления | Как подводятся питание и команды: штыревые выводы под пайку или разъём D-Sub под кабель. В серии: D-Sub. |
| Управление | Вид управляющего сигнала, если он отличается от подачи напряжения питания на вывод позиции (например, логические уровни TTL). В серии: TTL (низкий 0–0,3 В, высокий 3–5 В). |
| Соединитель | Тип и пол коаксиальных соединителей; верхняя частота соединителя должна быть выше рабочего диапазона. В серии: SMA; SMA (розетка). |
| Мощность, Вт | Допустимая проходящая мощность; у части моделей нормирована по участкам диапазона и снижается с ростом частоты. В серии: 50–80 Вт. |
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПЭ-SP11T/SP12T: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
У модели с управлением TTL — да, напрямую логическими уровнями. Остальные модели управляются подачей напряжения питания на вывод выбранной позиции.
Выберите модель с согласованной нагрузкой или закройте свободные выходы внешними нагрузками, чтобы подключённые устройства не работали на разомкнутую линию.
Серия KADAMM ПЭ-SP11T/SP12T перекрывает до 18 ГГц: KADAMM ПЭ-12S-16-3X1Z — 0–16; KADAMM ПЭ-12ST-16-WX1Z — 0–16; KADAMM ПЭ-SP11T/SP12T-18-SMA — 0–18.
Соединители серии KADAMM ПЭ-SP11T/SP12T — SMA; по моделям: KADAMM ПЭ-12S-16-3X1Z — SMA; KADAMM ПЭ-12ST-16-WX1Z — SMA; KADAMM ПЭ-SP11T/SP12T-18-SMA — SMA (розетка).
У всех 3 модели серии KADAMM ПЭ-SP11T/SP12T: Тип переключателя — SP11T–SP12T; Напряжение, В — +12, +24, +28.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-SP11T/SP12T — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-SP11T/SP12T могут уточняться без уведомления.
Поставляем Коаксиальные переключатели электромеханические, SP11T~SP12T KADAMM ПЭ-SP11T/SP12T под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
