Цену и сроки подтвердит менеджер.
Коаксиальные переключатели электромеханические, малогабаритные: 1 модель. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.

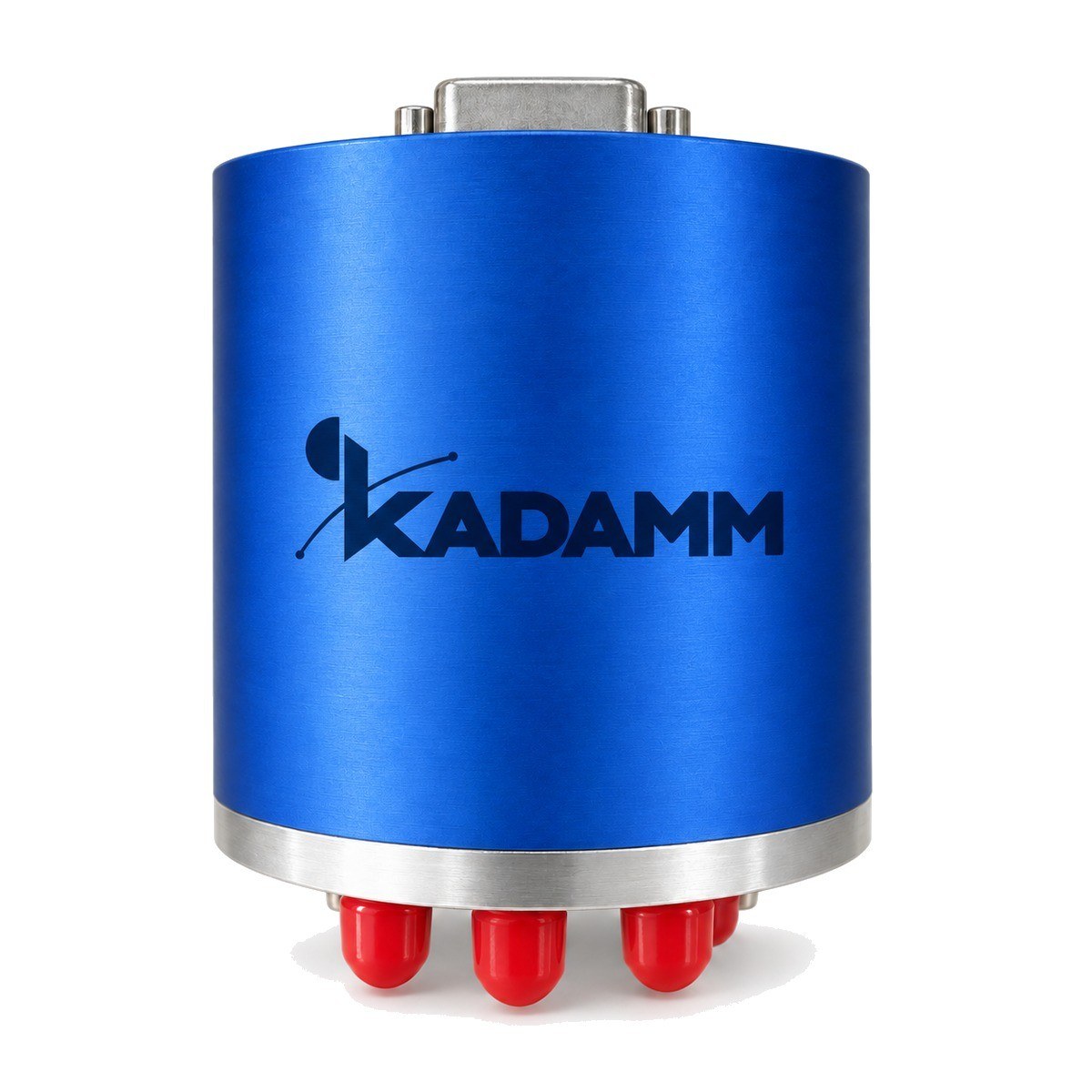

Серия KADAMM ПЭ-18-3X1Z-3 — 1 модель в диапазоне до 18 ГГц, соединители SMA.
В серии KADAMM ПЭ-18-3X1Z-3 — 1 модель. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
Малогабаритный многопозиционный переключатель. Малогабаритное исполнение предназначено для плотной компоновки: в стойках, переносных комплексах и бортовых блоках, где важен каждый кубический сантиметр. Схема — многопозиционная, один общий вход на несколько выходов; соединители — SMA. При выборе малогабаритной модели сравнивайте не только диапазон, но и нормы развязки между соседними выходами и допустимую мощность — у малогабаритных конструкций они задают предел применения. Модель управляется электромагнитным приводом; напряжение питания, тип привода и разъём управления приведены в данных модели. Если какой-то параметр в таблице не указан, уточняйте его у менеджера до проектирования. Малогабаритный переключатель удобно размещать непосредственно у антенны или у входа приёмного модуля: короткие кабельные перемычки снижают общие потери тракта. Для бортовой и переносной техники значение имеет и масса — малый корпус легче. Перед установкой проверьте, что посадочное место позволяет подвести кабели к соседним выходам SMA и затянуть соединители ключом. В таблице серии для модели приведены диапазон и схема коммутации; потери, развязку, КСВН, допустимую мощность и напряжение питания привода уточняйте у менеджера, если их нет в строке модели. Если габарит не критичен, сравните малогабаритную модель с полноразмерными многопозиционными сериями: у них шире выбор соединителей, типов привода и исполнений с согласованной нагрузкой. Малогабаритное исполнение оправдано там, где эти возможности уступают по важности объёму и массе узла. Такой подход позволяет закладывать малогабаритный переключатель в проект без риска обнаружить несоответствие норм на этапе испытаний.
| Параметр | По серии |
|---|---|
| Моделей в серии | 1 |
| Диапазон частот серии | до 18 ГГц |
| Артикул |
|---|
| KADAMM ПЭ-18-3X1Z-3 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Диапазон частот, ГГц | 0–18 |
| Тип переключателя | SP3T–SP6T |
| Мощность, Вт | 80, 60, 50 |
| Соединитель | SMA |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5 |
| Напряжение, В | +12, +24, +28 |
| Тип привода | нормально разомкнутый |
| Разъём питания и управления | D-Sub |
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПЭ-18-3X1Z-3: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Обычно — допустимой мощностью и запасом по развязке; по схеме коммутации и диапазону он может быть равноценен.
В переносные и бортовые блоки и в плотные стойки, где габарит важнее предельной мощности.
Все 1 модель серии KADAMM ПЭ-18-3X1Z-3 работают в диапазоне до 18 ГГц.
У всех 1 модель серии KADAMM ПЭ-18-3X1Z-3: Диапазон частот, ГГц — 0–18; Тип переключателя — SP3T–SP6T; Мощность, Вт — 80, 60, 50; Соединитель — SMA; Потери, дБ / развязка, дБ / КСВН по диапазонам частот — 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 60 / 1,5.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-18-3X1Z-3 — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-18-3X1Z-3 могут уточняться без уведомления.
Поставляем Коаксиальные переключатели электромеханические, малогабаритные KADAMM ПЭ-18-3X1Z-3 под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
