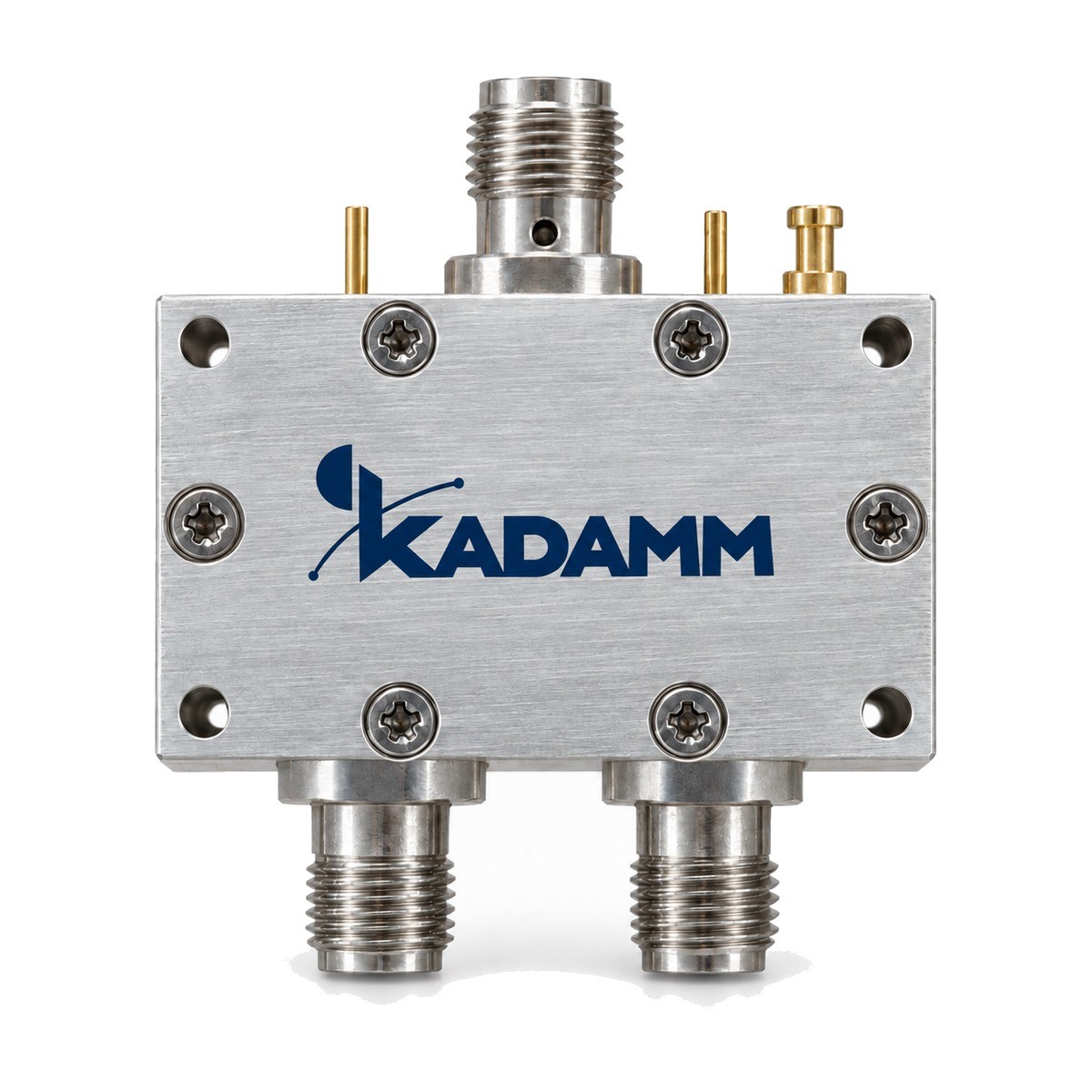

Переключатели СВЧ на pin-диодах, SP4T KADAMM ПП-SP4T

Переключатели СВЧ на pin-диодах, SP4T: 59 моделей. Быстрая электронная коммутация СВЧ-сигнала.

10 МГц – 43,5 ГГц

Диапазон частот

Моделей в серии

SMA

Соединитель

Описание

Переключатель на pin-диодах коммутирует сигнал электронно — без механических контактов, поэтому время переключения составляет наносекунды, а ресурс не ограничен числом срабатываний. Поглощающие исполнения нагружают выключенные выходы на согласованную нагрузку, отражающие — отражают сигнал.

В серии KADAMM ПП-SP4T — 59 моделей. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.

Ключевые особенности

БыстродействиеВремя переключения — в таблице.

Поглощающий или отражающийТип — в таблице и артикуле (П или О).

РазвязкаРазвязка между выходами — для каждой модели.

СхемыSPST, SPDT, SPnT — по серии.

Исполнения серии

Артикул	Частоты, ГГц	Тип переключателя	Потери, дБ	Развязка, дБ	КСВН	Соединитель	Габариты, мм	Время перекл., нс	Входная мощность, Вт
KADAMM ПП-SP4T-10/20000-П	0,01–20	поглощающий	5,5	60	2	SMA	52×20×10,2	200	0,5
KADAMM ПП-SP4T-100/40000-О	0,1–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-100/40000-П	0,1–40	поглощающий	6	65	3	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-1000/18000-О	1–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/18000-П	1–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/2000-О	1–2	отражающий	1,2	80	1,5	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/2000-П	1–2	поглощающий	1,2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/20000-О	1–20	отражающий	3,5	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/20000-П	1–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-1000/40000-О	1–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-1000/40000-П-1	1–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-1000/40000-П-2	1–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-1000/8000-О	1–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-1000/8000-П	1–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-10000/40000-П	10–40	поглощающий	6	65	2	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-12000/18000-П	12–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-200/35000-О	0,2–35	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-200/35000-П	0,2–35	поглощающий	5,5	60	2,5	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-2000/18000-О	2–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/18000-П	2–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/20000-О	2–20	отражающий	3,5	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/20000-П	2–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/4000-О	2–4	отражающий	1,5	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/4000-П	2–4	поглощающий	1,6	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-2000/40000-О	2–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-2000/40000-П-1	2–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-2000/40000-П-2	2–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-2000/8000-О	2–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-2000/8000-П	2–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-26000/40000-П	26–40	поглощающий	6	65	2	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-3000/6000-П	3–6	поглощающий	1,8	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-400/8000-П	0,4–8	поглощающий	2	60	1,7	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-4000/8000-О	4–8	отражающий	2,2	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-4000/8000-П	4–8	поглощающий	2	80	1,5	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/18000-О	0,5–18	отражающий	3,3	80	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-500/18000-П	0,5–18	поглощающий	3,5	60	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-500/18000-П-1	0,5–18	поглощающий	3,2	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/20000-П	0,5–20	поглощающий	3,5	75	2	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-500/24000-О	0,5–24	отражающий	4	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/24000-П	0,5–24	поглощающий	4	60	2,5	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/26500-О	0,5–26,5	отражающий	4	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/26500-П	0,5–26,5	поглощающий	4,7	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-О	0,5–40	отражающий	5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/40000-П	0,5–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-П-1	0,5–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-500/40000-П-2	0,5–40	поглощающий	6,5	70	3	2,92 мм	31,18×27×12	50	0,2
KADAMM ПП-SP4T-500/43500-О	0,5–43,5	отражающий	5,8	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-500/43500-П	0,5–43,5	поглощающий	6,5	65	3	2,4 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-5000/10000-О	5–10	отражающий	2,4	80	1,8	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-5000/10000-П	5–10	поглощающий	2,4	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-6000/12000-О	6–12	отражающий	2,6	80	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-6000/12000-П	6–12	поглощающий	2,5	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-6000/40000-П	6–40	поглощающий	6	65	2,7	2,92 мм	50,8×20×10,2	100	0,2
KADAMM ПП-SP4T-800/18000-О	0,8–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-800/30000-О	0,8–30	отражающий	4,5	60	2,2	2,92 мм	50,8×20×10,2	150	0,2
KADAMM ПП-SP4T-8000/12000-П	8–12	поглощающий	2,5	80	1,7	SMA	31,75×31,75×12	100	1
KADAMM ПП-SP4T-8000/18000-О	8–18	отражающий	3,3	75	2	SMA	52×20×10,2	100	1
KADAMM ПП-SP4T-8000/40000-О	8–40	отражающий	5,5	60	2,5	2,92 мм	31,18×27×12	100	0,2
KADAMM ПП-SP4T-8000/40000-П	8–40	поглощающий	6,5	60	3	2,92 мм	31,18×27×12	50	0,2

Предельные значения: потери — не более; развязка — не менее; КСВН — не более; время перекл. — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.

Как выбрать модель

Выберите схему и диапазон, затем тип (поглощающий — если выключенный выход должен оставаться согласованным) и время переключения.

Применение

РадиолокацияБыстрая коммутация каналов.

Измерительные системыСкоростная коммутация на стендах.

Системы связиПереключение приёма и передачи.

Комплект поставки

переключатель
паспорт изделия

Нормативная база и термины

✓

ГОСТ 23221-78 — модули СВЧ, блоки СВЧ: термины, определения и буквенные обозначения

✓

ГОСТ 20265-83 — соединители радиочастотные коаксиальные

✓

ГОСТ 13317-89 — элементы соединения СВЧ-трактов; КСВН

Смотрите также

Раздел каталога: Переключатели СВЧВсе модели раздела

Вопросы и ответы

Поглощающий нагружает выключенные выходы на согласованную нагрузку, отражающий отражает сигнал обратно.

КАДАММ — переключатели свч на pin-диодах: запросить цену и сроки

Подберём модель под ваш тракт. Сроки поставки уточняйте у менеджера.

Запросить цену →+7 (495) 109-02-08

Производитель — КАДАММ (KADAMM). Термины параметров — по ГОСТ 23221-78 и ГОСТ 20265-83. Характеристики могут быть изменены без уведомления.

Промышленное оборудование Переключатели СВЧ на pin-диодах, SP4T KADAMM ПП-SP4T от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары KADAMM Другие модели в категории: Переключатели СВЧ

Рейтинг 5

Файлы для скачивания:

KADAMM ПП-SP4T — техническое описание (PDF)
