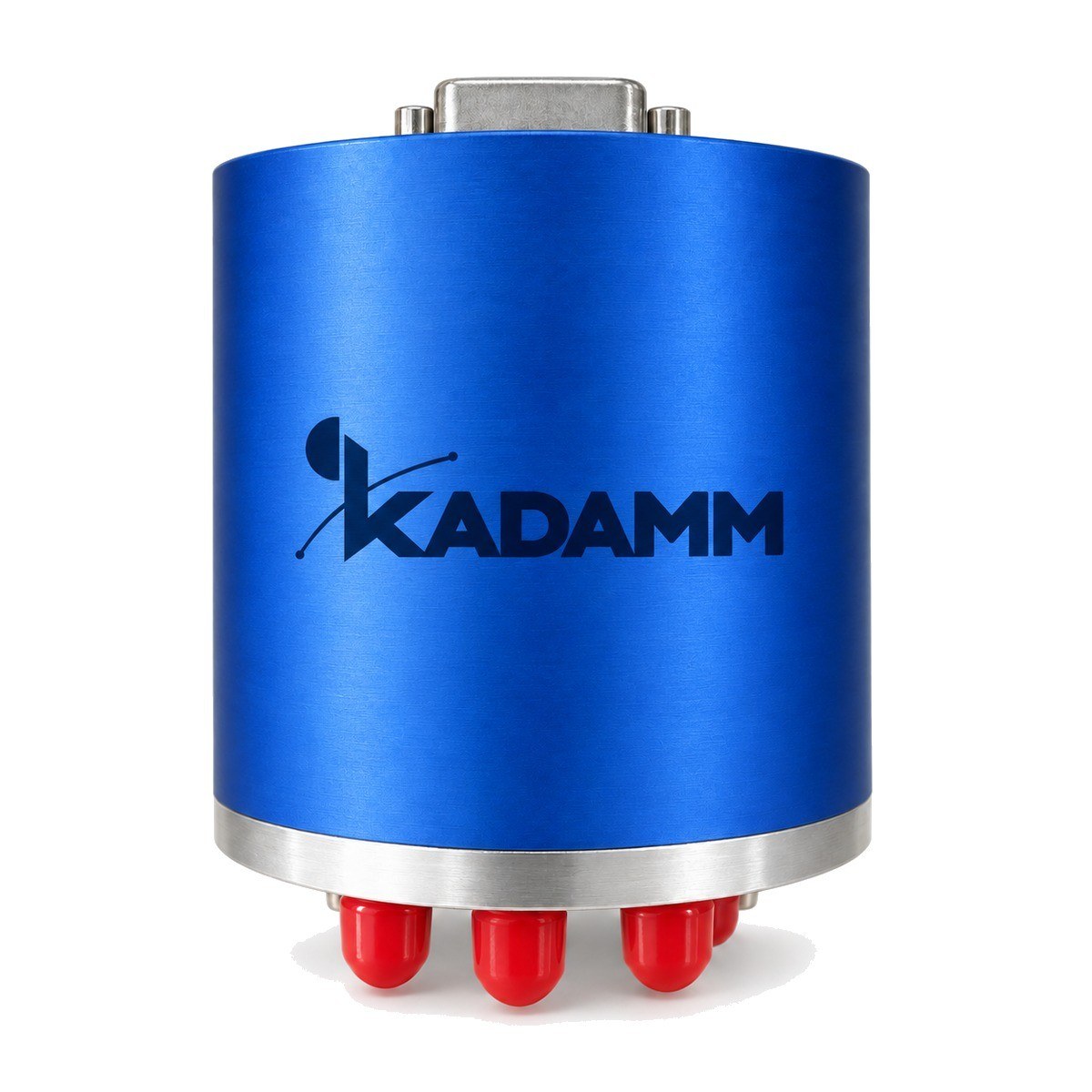

Коаксиальные переключатели электромеханические, SP9T~SP10T KADAMM ПЭ-SP9T/SP10T

Серия KADAMM ПЭ-SP9T/SP10T — 8 моделей в диапазоне до 26,5 ГГц, соединители SMA. Модели различаются: частоты, тип переключателя, потери, напряжение, тип привода.

В серии KADAMM ПЭ-SP9T/SP10T — 8 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

SP9T–SP10T — один вход, девять или десять выходов. Девяти- и десятипозиционные переключатели выбирают, когда нужно большое число каналов на одном входе: опрос многоэлементных антенных решёток, коммутация измерительных точек на стенде приёмо-сдаточных испытаний, выбор одного из множества фильтров или датчиков. Модели серии с указанным соединителем выполнены под SMA — распространённый тип для сантиметрового диапазона и плотной разводки кабелей. Модели разделены на две группы по диапазону: одни покрывают частоты от постоянного тока до средней части сантиметрового диапазона, другие продлевают его вверх или нормированы только на верхнем участке. Обратите внимание на исполнение: у моделей «повышенных характеристик» нормы по развязке выше, а КСВН ниже, чем у стандартных, и это заметно при большом числе каналов — утечки между соседними выходами складываются. Модели с фиксацией и согласованной нагрузкой держат выбранную позицию без питания и нагружают все остальные выходы. Управление — через разъём D-Sub. При разводке системы управления заложите блокировку одновременной подачи команд на две позиции. В автоматизированных системах переключатель этой размерности часто работает входным мультиплексором измерительного прибора: один анализатор обслуживает десять каналов изделия, а цикл измерения складывается из времени переключения и времени самого измерения по каждому каналу. Для стенда с большим числом циклов удобны модели с фиксацией: привод потребляет ток только в момент переключения и меньше нагревается. Свободные выходы, если они не нужны в текущей конфигурации, закройте нагрузками: так стенд остаётся согласованным при любом выбранном канале.

Выбор внутри серии KADAMM ПЭ-SP9T/SP10T: потери, дБ / развязка, дБ / КСВН по диапазонам частот — от 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 у KADAMM ПЭ-18-3X1Z-1 до 18–26,5 ГГц: 0,7 / 50 / 1,7 у KADAMM ПЭ-26,5-WX1Z-1.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПЭ-SP9T/SP10T: переключатель, паспорт изделия.
