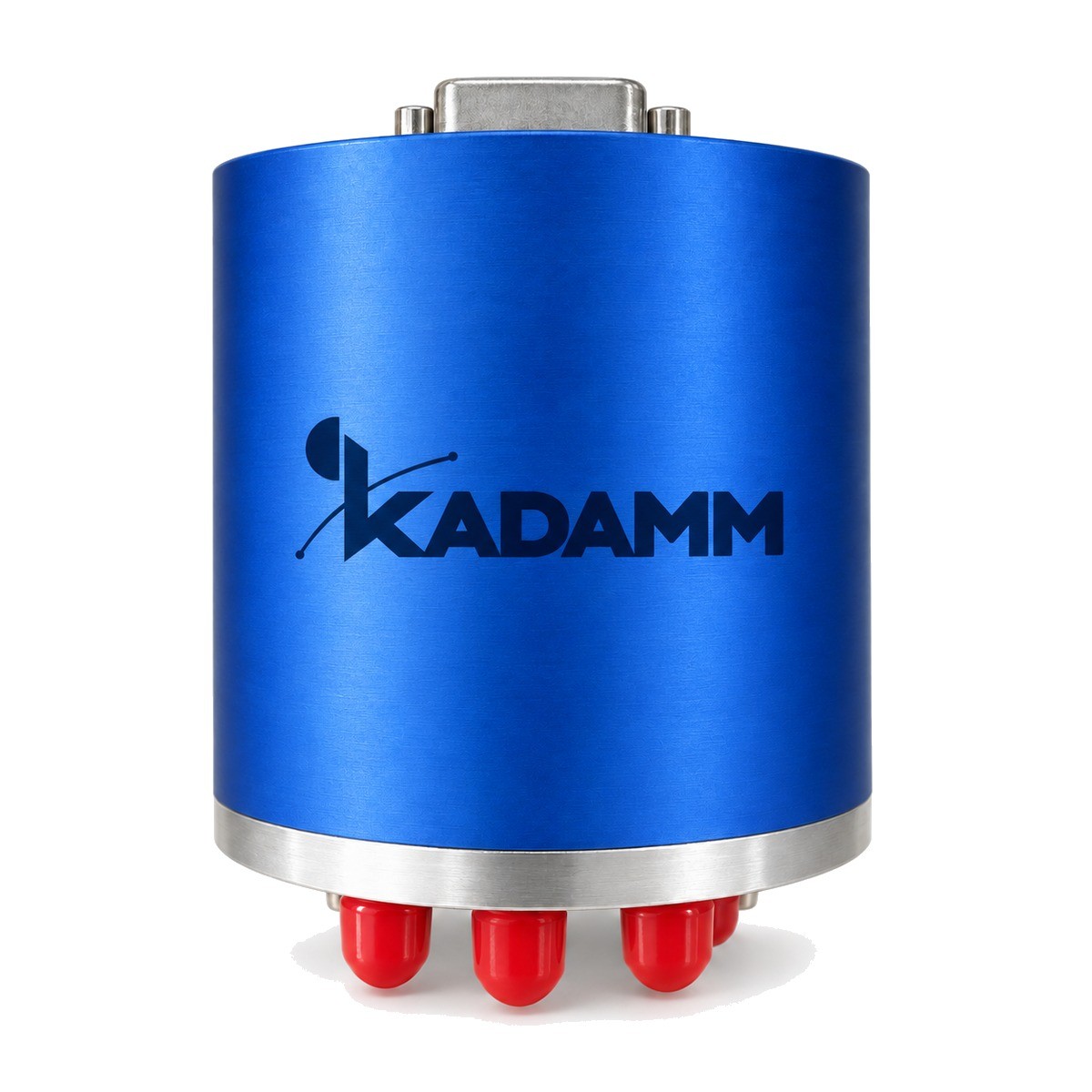

Коаксиальные переключатели электромеханические, 2P3T: 8 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПЭ-2P3T — 8 моделей в диапазоне до 50 ГГц, соединители SMA, 2,92 мм, 2,4 мм. Модели различаются: частоты, потери, исполнение, разъём питания и управления.
В серии KADAMM ПЭ-2P3T — 8 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
2P3T — два синхронных трёхпозиционных переключателя. 2P3T (Two Pole Three Throw) — это два трёхпозиционных переключателя в одном корпусе с общим приводом: обе секции переходят в одинаковую позицию одновременно. Такая схема нужна, когда одно из трёх устройств надо включить в тракт целиком — и вход, и выход. Типичный пример — банк из трёх фильтров: первая секция подаёт сигнал на вход выбранного фильтра, вторая забирает его с выхода этого же фильтра. Так же выбирают один из трёх усилителей, аттенюаторов или линий задержки. Два отдельных SP3T с этой задачей справятся, но их положения придётся согласовывать системой управления. Синхронность обеих секций обеспечена механикой, а не программой, поэтому ошибочная комбинация «вход одного фильтра — выход другого» исключена. В серии есть модели под SMA, 2,92 мм и 2,4 мм и исполнения повышенных характеристик с более высокой развязкой. Привод — с возвратом или с фиксацией, у ряда моделей — на выбор. Питание и управление подводятся через штыревые выводы или разъём D-Sub. Банк фильтров на 2P3T особенно удобен в приёмниках с перестройкой по поддиапазонам: смена поддиапазона — одна команда, а не две согласованные. Развязка переключателя здесь важна не меньше потерь: сигнал, просочившийся в обход выбранного фильтра, ухудшает его подавление вне полосы. Поэтому для банков фильтров с высоким подавлением выбирайте исполнения повышенных характеристик. При разводке кабелей соблюдайте одинаковую длину перемычек к каждому из трёх устройств, если важна фазовая идентичность каналов.
| Параметр | По серии |
|---|---|
| Моделей в серии | 8 |
| Диапазон частот серии | до 50 ГГц |
| Соединитель | 2,4 мм; 2,92 мм; SMA |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–40 дБ / развязка |
| Исполнение | стандартное; повышенных характеристик |
| Разъём питания и управления | штырь; штырь, D-Sub |
| Артикул | Частоты, ГГц | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Исполнение | Разъём питания и управления |
|---|---|---|---|---|---|
| KADAMM ПЭ-32-50-WX0Z | 0–50 | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0 | стандартное | штырь |
| KADAMM ПЭ-3K-40-WX0Z | 0–40 | 2,92 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9 | стандартное | штырь |
| KADAMM ПЭ-3KH-40-WXYZ | 0–40 | 2,92 мм | 0–26,5 ГГц: 0,40 / 80 / 1,3; 26,5–40 ГГц: 0,65 / 65 / 1,5 | повышенных характеристик | штырь, D-Sub |
| KADAMM ПЭ-3KH-43,5-WXYZ | 0–43,5 | 2,92 мм | 0–40 ГГц: 0,40 / 80 / 1,3; 40–43,5 ГГц: 1,00 / 60 / 1,6 | повышенных характеристик | штырь, D-Sub |
| KADAMM ПЭ-3S-18-WX0Z | 0–18 | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | стандартное | штырь |
| KADAMM ПЭ-3S-26,5-WX0Z | 0–26,5 | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6 | стандартное | штырь |
| KADAMM ПЭ-3SH-18-WX0Z | 0–18 | SMA | 0–6 ГГц: 0,20 / 70 / 1,2; 6–18 ГГц: 0,40 / 55 / 1,3 | повышенных характеристик | штырь |
| KADAMM ПЭ-3SH-26,5-WX0Z | 0–26,5 | SMA | 0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,45 / 55 / 1,4 | повышенных характеристик | штырь |
При заказе замените в артикуле модели «WXYZ» на тип привода, напряжение, подвод питания и опции — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Позиция в артикуле | Что подставить |
|---|---|
| W | тип привода: В — с возвратом (без питания возвращается в исходное положение), Ф — с фиксацией (положение сохраняется без питания) |
| X | напряжение питания привода: 12В, 24В или 28В |
| Y | у ПЭ-3KH-40 и ПЭ-3KH-43,5: Ш — штыревые выводы или DSub — разъём D-Sub; у остальных моделей в артикуле вместо Y уже стоит 0 — только штыревые выводы (Ш) |
| Z | дополнительные опции, по необходимости: ТТЛ — управление ТТЛ-уровнями, И — индикаторы положения, РТ — расширенный диапазон температур -45…+85 °C (стандартный -25…+65 °C); без опций позицию не указывать |
| Запись | позиции W, X, Y, Z пишутся через дефис вместо «WXYZ», например «Ф-24В-DSub» |
Пример: KADAMM ПЭ-3S-18-Ф-12В-Ш — переключатель 2P3T 0–18 ГГц, SMA, с фиксацией, питание +12 В, штыревые выводы.
