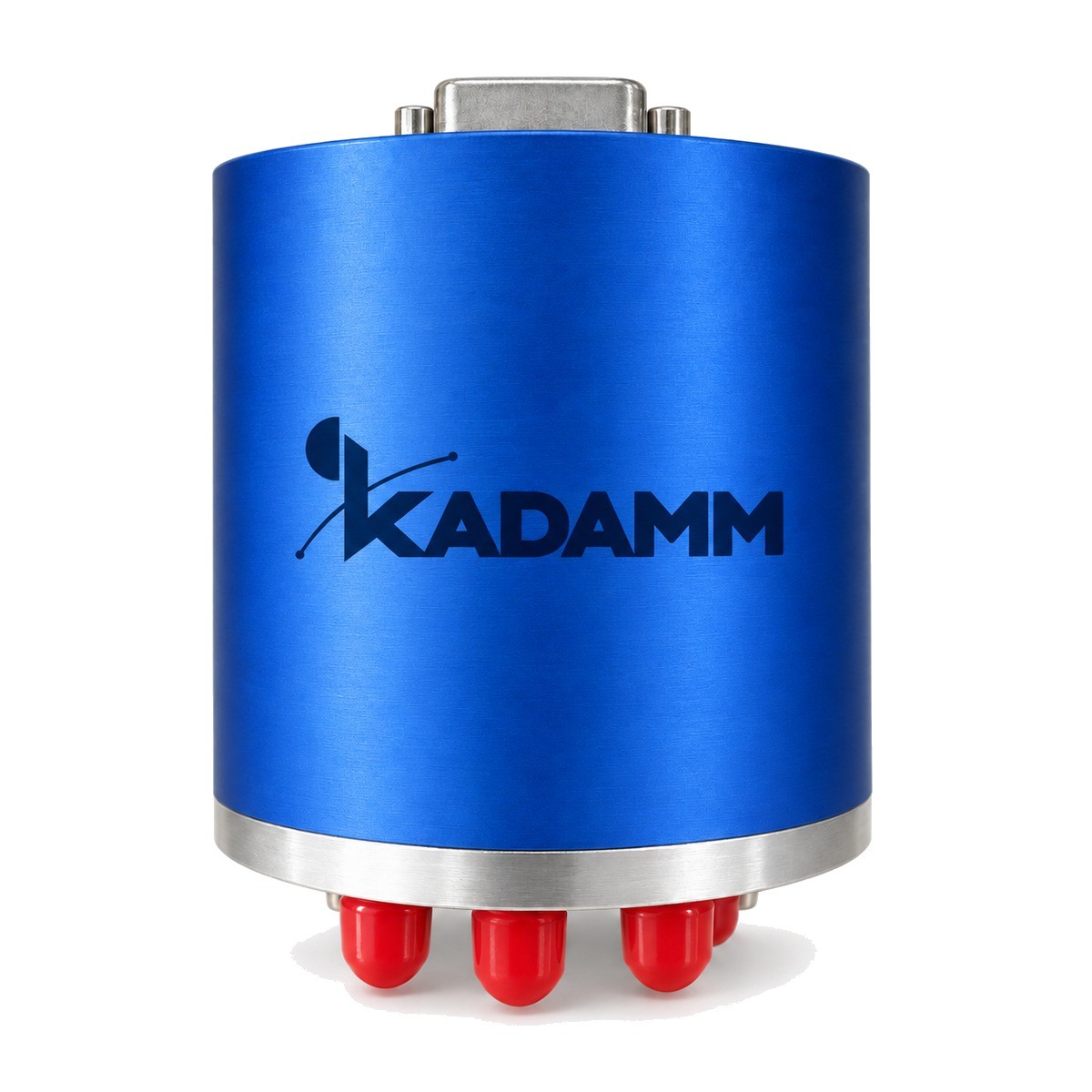

Коаксиальные переключатели электромеханические, SPDT: 20 моделей. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПЭ-SPDT — 20 моделей в диапазоне до 110 ГГц, соединители SMA, 2,92 мм, 2,4 мм, N, 1,0 мм, 1,85 мм. Модели различаются: частоты, потери, напряжение, С согласованной нагрузкой, исполнение.
В серии KADAMM ПЭ-SPDT — 20 моделей. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
SPDT — один вход, два выхода. SPDT (Single Pole Double Throw) — самая распространённая схема коммутации: общий вход подключается к одному из двух выходов. Такой переключатель выбирает между основным и резервным усилителем, между двумя антеннами, между рабочим трактом и эквивалентом нагрузки, переводит измерительный прибор с одного объекта на другой. Серия ПЭ-SPDT — самая широкая по соединителям среди электромеханических переключателей KADAMM: от N для нижней части диапазона до прецизионных 1,85 мм и 1,0 мм для миллиметровых волн. Чем меньше сечение соединителя, тем выше верхняя частота модели — поэтому соединитель здесь фактически задаёт частотный класс исполнения. Внутри серии есть оба типа привода. Модели с возвратом удобны для резервирования: при пропадании питания тракт сам переходит на заданный по умолчанию выход. Модели с фиксацией подходят для редких переключений и систем с ограниченным потреблением — положение сохраняется без тока. У ряда моделей в таблице указаны оба варианта привода — нужный уточняйте при заказе. Часть исполнений выпускается с согласованной нагрузкой на неактивном выходе — это важно, когда к выходу подключён усилитель или чувствительный приёмник, которому нельзя работать на разомкнутую линию. Исполнение «повышенных характеристик» отличается нормами по развязке и КСВН; сравнивайте их построчно по участкам диапазона в таблице. При проектировании тракта обратите внимание на разъём питания и управления: штыревые выводы рассчитаны на пайку жгута внутри блока, D-Sub — на съёмный кабель, что упрощает замену переключателя в стойке. Если один выход SPDT работает на передающую антенну, а второй — на эквивалент нагрузки, проверьте развязку на верхней рабочей частоте: она определяет, какая доля мощности попадёт в отключённую ветвь.
| Параметр | По серии |
|---|---|
| Моделей в серии | 20 |
| Диапазон частот серии | до 110 ГГц |
| Соединитель | 1,0 мм; 1,85 мм; 2,4 мм; 2,92 мм; SMA; N |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–90 дБ / развязка |
| Напряжение, В | 5–12 В |
| С согласованной нагрузкой | да; нет |
| Исполнение | стандартное; повышенных характеристик |
| Тип привода | с фиксацией; с возвратом, с фиксацией |
| Разъём питания и управления | A2004WV-2×02P; штырь, D-Sub; штырь |
| Артикул | Частоты, ГГц | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Напряжение, В | С согласованной нагрузкой | Исполнение | Тип привода | Разъём питания и управления |
|---|---|---|---|---|---|---|---|---|
| KADAMM ПЭ-21T-110-WXYZ | 0–110 | 1,0 мм | 0–20 ГГц: 0,8 / 70 / 1,5; 20–50 ГГц: 1,4 / 70 / 1,8; 50–67 ГГц: 1,8 / 60 / 1,9; 67–90 ГГц: 2,2 / 60 / 2,0; 90–110 ГГц: 2,5 / 50 / 2,2 | +12, +24 | да | стандартное | с фиксацией | A2004WV-2×02P |
| KADAMM ПЭ-22-50-WXYZ-1 | 0–50 | 2,4 мм | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,8 / 50 / 1,8; 40–50 ГГц: 0,9 / 45 / 1,9 | +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь |
| KADAMM ПЭ-22T-50-WXYZ | 0–50 | 2,4 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9; 40–50 ГГц: 1,0 / 45 / 2,0 | +12, +24, +28 | да | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2K-40-WXYZ-1 | 0–40 | 2,92 мм | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,8 / 50 / 1,8 | +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2KH-40-WXYZ-1 | 0–40 | 2,92 мм | 0–26,5 ГГц: 0,40 / 75 / 1,3; 26,5–40 ГГц: 0,65 / 70 / 1,5 | +12, +24, +28 | нет | повышенных характеристик | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2KH-43,5-WXYZ | 0–43,5 | 2,92 мм | 0–40 ГГц: 0,40 / 75 / 1,3; 40–43,5 ГГц: 1,00 / 60 / 1,6 | +12, +24, +28 | нет | повышенных характеристик | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2KT-40-WXYZ | 0–40 | 2,92 мм | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,9 / 50 / 1,9 | +12, +24, +28 | да | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2KTH-40-WXYZ | 0–40 | 2,92 мм | 0–26,5 ГГц: 0,40 / 80 / 1,3; 26,5–40 ГГц: 0,65 / 65 / 1,5 | +12, +24, +28 | да | повышенных характеристик | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2KTH-43,5-WXYZ | 0–43,5 | 2,92 мм | 0–40 ГГц: 0,40 / 80 / 1,3; 40–43,5 ГГц: 1,00 / 60 / 1,6 | +12, +24, +28 | да | повышенных характеристик | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2N-12,4-WXYZ-1 | 0–12,4 | N | 0–5 ГГц: 0,3 / 70 / 1,3; 5–12,4 ГГц: 0,5 / 60 / 1,5 | +5, +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2N-18-WXYZ | 0–18 | N | 0–5 ГГц: 0,3 / 70 / 1,3; 5–18 ГГц: 0,7 / 50 / 1,7 | +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2S-18-WXYZ-1 | 0–18 | SMA | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4 | +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2S-26,5-WXYZ-1 | 0–26,5 | SMA | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6 | +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2SH-18-WXYZ-1 | 0–18 | SMA | 0–6 ГГц: 0,20 / 80 / 1,1; 6–18 ГГц: 0,35 / 75 / 1,2 | +12, +24, +28 | нет | повышенных характеристик | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2SH-26,5-WXYZ-1 | 0–26,5 | SMA | 0–18 ГГц: 0,35 / 75 / 1,2; 18–26,5 ГГц: 0,45 / 70 / 1,3 | +12, +24, +28 | нет | повышенных характеристик | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2ST-18-WXYZ | 0–18 | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5 | +12, +24, +28 | да | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2ST-26,5-WXYZ | 0–26,5 | SMA | 0–6 ГГц: 0,3 / 70 / 1,3; 6–12 ГГц: 0,4 / 60 / 1,4; 12–18 ГГц: 0,5 / 55 / 1,5; 18–26,5 ГГц: 0,6 / 50 / 1,6 | +12, +24, +28 | да | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
| KADAMM ПЭ-2STH-18-WX0Z | 0–18 | SMA | 0–6 ГГц: 0,20 / 70 / 1,2; 6–18 ГГц: 0,40 / 55 / 1,3 | +12, +24, +28 | да | повышенных характеристик | с возвратом, с фиксацией | штырь |
| KADAMM ПЭ-2STH-26,5-WX0Z | 0–26,5 | SMA | 0–18 ГГц: 0,40 / 70 / 1,3; 18–26,5 ГГц: 0,45 / 55 / 1,4 | +12, +24, +28 | да | повышенных характеристик | с возвратом, с фиксацией | штырь |
| KADAMM ПЭ-2V-67-WXYZ | 0–67 | 1,85 мм | 0–6 ГГц: 0,2 / 70 / 1,2; 6–12 ГГц: 0,3 / 70 / 1,3; 12–18 ГГц: 0,4 / 60 / 1,4; 18–26,5 ГГц: 0,6 / 55 / 1,6; 26,5–32 ГГц: 0,7 / 50 / 1,7; 32–40 ГГц: 0,8 / 50 / 1,8; 40–50 ГГц: 0,9 / 45 / 1,9; 50–67 ГГц: 1,2 / 40 / 2,2 | +12, +24, +28 | нет | стандартное | с возвратом, с фиксацией | штырь, D-Sub |
При заказе замените в артикуле модели «WXYZ» на тип привода, напряжение, подвод питания и опции — см. «Как заказать». Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Позиция в артикуле | Что подставить |
|---|---|
| W | тип привода: В — с возвратом (без питания возвращается в исходное положение), Ф — с фиксацией (положение сохраняется без питания) |
| W: ПЭ-21T-110 | только Ф — с фиксацией |
| X | напряжение питания привода: 12В, 24В или 28В |
| X: ПЭ-21T-110 | только 12В или 24В |
| X: ПЭ-2N-12,4-…-1 | также 5В — привод +5 В |
| Y | подвод питания и управления: Ш — штыревые выводы под пайку, DSub — разъём D-Sub |
| Y: ПЭ-22-50-…-1, ПЭ-2STH-… | только Ш (в артикулах ПЭ-2STH вместо Y уже стоит 0 — штыревые выводы) |
| Y: ПЭ-21T-110 | отдельный разъём питания — позицию уточняйте у менеджера |
| Z | дополнительные опции, по необходимости: ТТЛ — управление ТТЛ-уровнями, И — индикаторы положения, РТ — расширенный диапазон температур -45…+85 °C (стандартный -25…+65 °C); без опций позицию не указывать |
| Запись | позиции W, X, Y, Z пишутся через дефис вместо «WXYZ», например «Ф-24В-DSub» |
Пример: KADAMM ПЭ-2S-18-Ф-24В-DSub-1 — переключатель SPDT 0–18 ГГц, SMA, с фиксацией, питание +24 В, разъём D-Sub.
Подбор артикула
Оснащение производства
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
KADAMM ПЭ-SPDT — техническое описание (PDF)
Не входят в подбор (уточняйте у менеджера): KADAMM ПЭ-21T-110-WXYZ — подвод питания — отдельный разъём, уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Тип переключателя | SPDT |
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Мощность, Вт | 0–5 ГГц: 350; 5–12,4 ГГц: 250 — KADAMM ПЭ-2N-12,4-WXYZ-1 |
| Время переключения, мс, не более | 15 — KADAMM ПЭ-2N-12,4-WXYZ-1 |
| Ресурс переключений, циклов, не менее | 2 000 000 — KADAMM ПЭ-2N-12,4-WXYZ-1 |
| Параметр | Что означает |
|---|---|
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Три нормы для каждого участка диапазона: вносимые потери замкнутого пути, развязка до незадействованных выходов и КСВН портов. Сравнивайте модели на верхней рабочей частоте — там нормы хуже всего. В серии: 0–90 дБ / развязка. |
| Диапазон частот, ГГц | Рабочий диапазон модели; электромеханические переключатели, как правило, работают от постоянного тока, верхний предел задают соединитель и конструкция линий. В серии: 0–110 ГГц. |
| Тип привода | С возвратом — положение держится только под питанием; с фиксацией — сохраняется без питания; нормально разомкнутый — без команды все выходы отключены. В серии: с фиксацией; с возвратом, с фиксацией. |
| С согласованной нагрузкой | «Да» — неактивные выходы нагружены внутренними согласованными нагрузками; «нет» — неактивный выход разомкнут и отражает сигнал. В серии: да; нет. |
| Исполнение | Стандартное или повышенных характеристик: у второго выше развязка и ниже КСВН по участкам диапазона. В серии: стандартное; повышенных характеристик. |
| Напряжение, В | Напряжение питания привода. Выбирайте модель под напряжение вашей системы управления. В серии: 5–12 В. |
| Разъём питания и управления | Как подводятся питание и команды: штыревые выводы под пайку или разъём D-Sub под кабель. В серии: A2004WV-2×02P; штырь, D-Sub; штырь. |
| Соединитель | Тип и пол коаксиальных соединителей; верхняя частота соединителя должна быть выше рабочего диапазона. В серии: 1,0 мм; 1,85 мм; 2,4 мм; 2,92 мм; SMA; N. |
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПЭ-SPDT: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
С возвратом держит выбранный выход только под питанием и без него возвращается в исходное положение; с фиксацией остаётся в последнем положении без питания и потребляет ток только при переключении.
Неактивный выход в нём нагружен внутри корпуса, и подключённое к нему устройство не работает на разомкнутую линию — это защищает усилители и сохраняет согласование тракта.
Соединитель определяет верхнюю частоту: малые сечения нужны для миллиметрового диапазона, N — для нижних частот и удобного монтажа. Выбирайте соединитель под ответную часть тракта и верхнюю рабочую частоту.
Серия KADAMM ПЭ-SPDT перекрывает до 110 ГГц: KADAMM ПЭ-21T-110-WXYZ — 0–110; KADAMM ПЭ-2V-67-WXYZ — 0–67; KADAMM ПЭ-22-50-WXYZ-1 — 0–50; KADAMM ПЭ-22T-50-WXYZ — 0–50; KADAMM ПЭ-2K-40-WXYZ-1 — 0–40; KADAMM ПЭ-2KH-40-WXYZ-1 — 0–40; KADAMM ПЭ-2KH-43,5-WXYZ — 0–43,5; KADAMM ПЭ-2KT-40-WXYZ — 0–40; ещё 12 в таблице исполнений.
Соединители серии KADAMM ПЭ-SPDT — SMA, 2,92 мм, 2,4 мм, N, 1,0 мм, 1,85 мм; по моделям: KADAMM ПЭ-21T-110-WXYZ — 1,0 мм; KADAMM ПЭ-2V-67-WXYZ — 1,85 мм; KADAMM ПЭ-22-50-WXYZ-1 — 2,4 мм; KADAMM ПЭ-22T-50-WXYZ — 2,4 мм; KADAMM ПЭ-2K-40-WXYZ-1 — 2,92 мм; KADAMM ПЭ-2KH-40-WXYZ-1 — 2,92 мм; ещё 14 в таблице исполнений.
У всех 20 моделей серии KADAMM ПЭ-SPDT: Тип переключателя — SPDT.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-SPDT — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-SPDT могут уточняться без уведомления.
Поставляем Коаксиальные переключатели электромеханические, SPDT KADAMM ПЭ-SPDT под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
