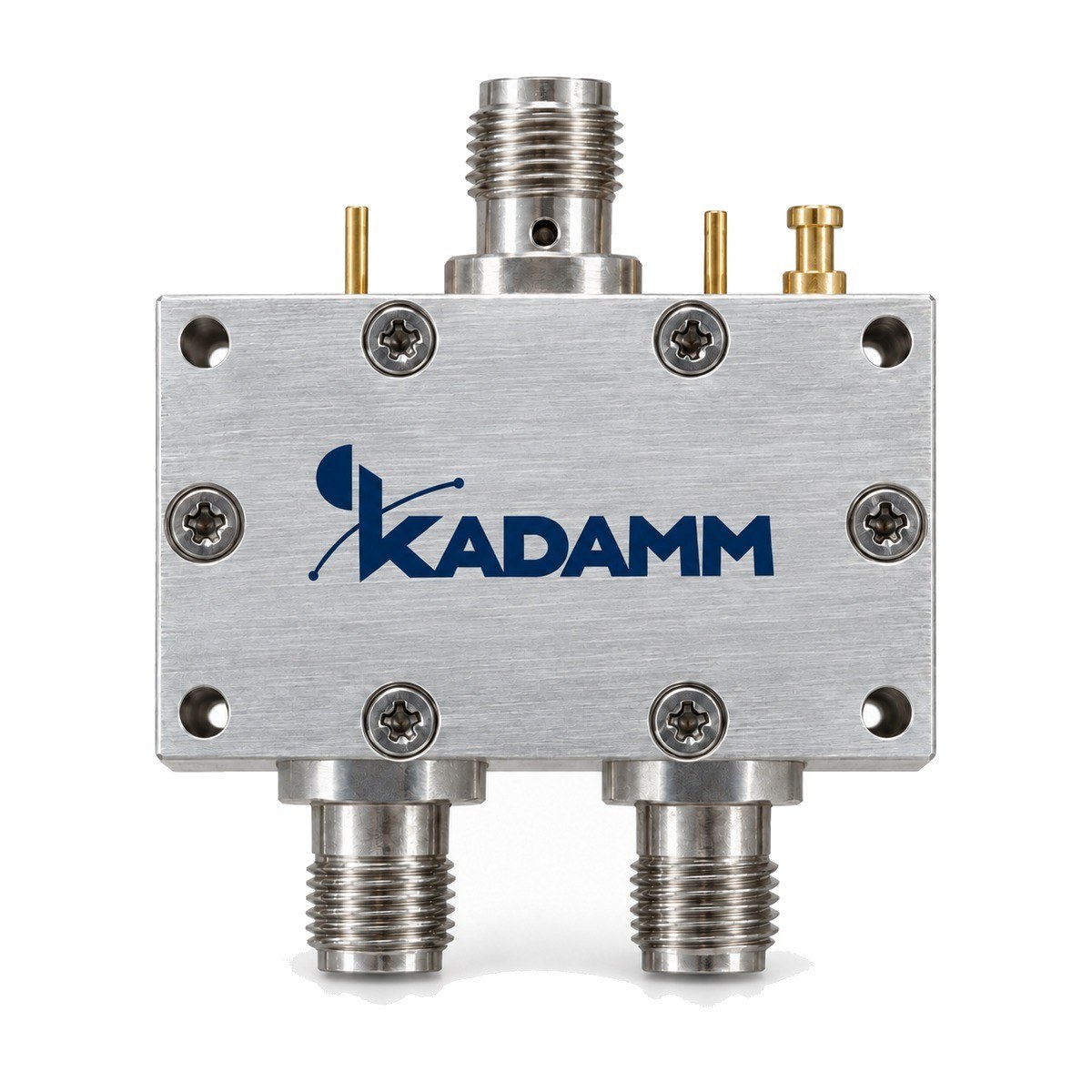

Переключатели СВЧ на pin-диодах, SP16T KADAMM ПП-SP16T

Серия KADAMM ПП-SP16T — 31 модель в диапазоне 200 МГц – 40 ГГц, соединители SMA, 2,92 мм. Модели различаются: частоты, тип переключателя, потери, развязка, КСВН.

В серии KADAMM ПП-SP16T — 31 модель. Для каждой модели — диапазон, тип (поглощающий или отражающий), потери, развязка, КСВН, время переключения и мощность.

Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.

Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.

По таблице исполнений KADAMM ПП-SP16T: вносимое ослабление от 2,5 до 15 дБ; развязка от 60 до 80 дБ; КСВН от 1,5 до 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.

SP16T на pin-диодах — один вход, шестнадцать выходов. Шестнадцатипозиционный переключатель — наибольшая размерность серии ПП среди массовых исполнений. Он нужен в системах с большим числом каналов: коммутация элементов фазированных решёток при калибровке, многоканальные системы мониторинга, банки фильтров перестраиваемых приёмников. Шестнадцать позиций кодируются четырьмя двоичными разрядами. Большое число выходов усложняет разводку сигнала внутри корпуса, поэтому время переключения и потери у SP16T больше, чем у переключателей с малым числом выходов. В серии есть поглощающие модели под SMA для сантиметрового диапазона и отражающие под 2,92 мм для миллиметрового. Для многоканальных приёмников предпочтительны поглощающие — все невыбранные каналы остаются нагруженными. Одна SP16T заменяет каскад из SP4T и четырёх SP4T: меньше корпусов, кабелей и точек отказа, проще управление. В системах калибровки фазированных решёток переключатель последовательно подключает измерительный канал к каждому элементу, и время обхода всех позиций складывается из времени переключения и времени измерения. Отражающие модели под 2,92 мм рассчитаны на миллиметровый диапазон; применяя их, проверьте, что узлы на закрытых выходах допускают отражение сигнала. Назначение выводов управления и порядок подачи питания задаёт паспорт изделия — сверяйте с ним схему контроллера. Для многоканальных систем мониторинга выбирайте модели с наибольшей развязкой: при шестнадцати каналах утечки с закрытых выходов складываются и ограничивают динамический диапазон. Если каналы физически разнесены по разным блокам, сравните SP16T с распределённой схемой из нескольких переключателей меньшей размерности: она длиннее по тракту, но короче по кабелям. Выбор делают по суммарным потерям и удобству компоновки.

Выбор внутри серии KADAMM ПП-SP16T: вносимые потери, дБ — от 2,5 у KADAMM ПП-SP16T-1000/2000-П до 15 у KADAMM ПП-SP16T-10000/40000-О; развязка, дБ — от 80 у KADAMM ПП-SP16T-12000/18000-П до 60 у KADAMM ПП-SP16T-500/26000-О; КСВН — от 1,5 у KADAMM ПП-SP16T-1000/2000-П до 2,5 у KADAMM ПП-SP16T-26500/40000-О.

Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.

Комплект поставки модели серии KADAMM ПП-SP16T: переключатель, паспорт изделия.
