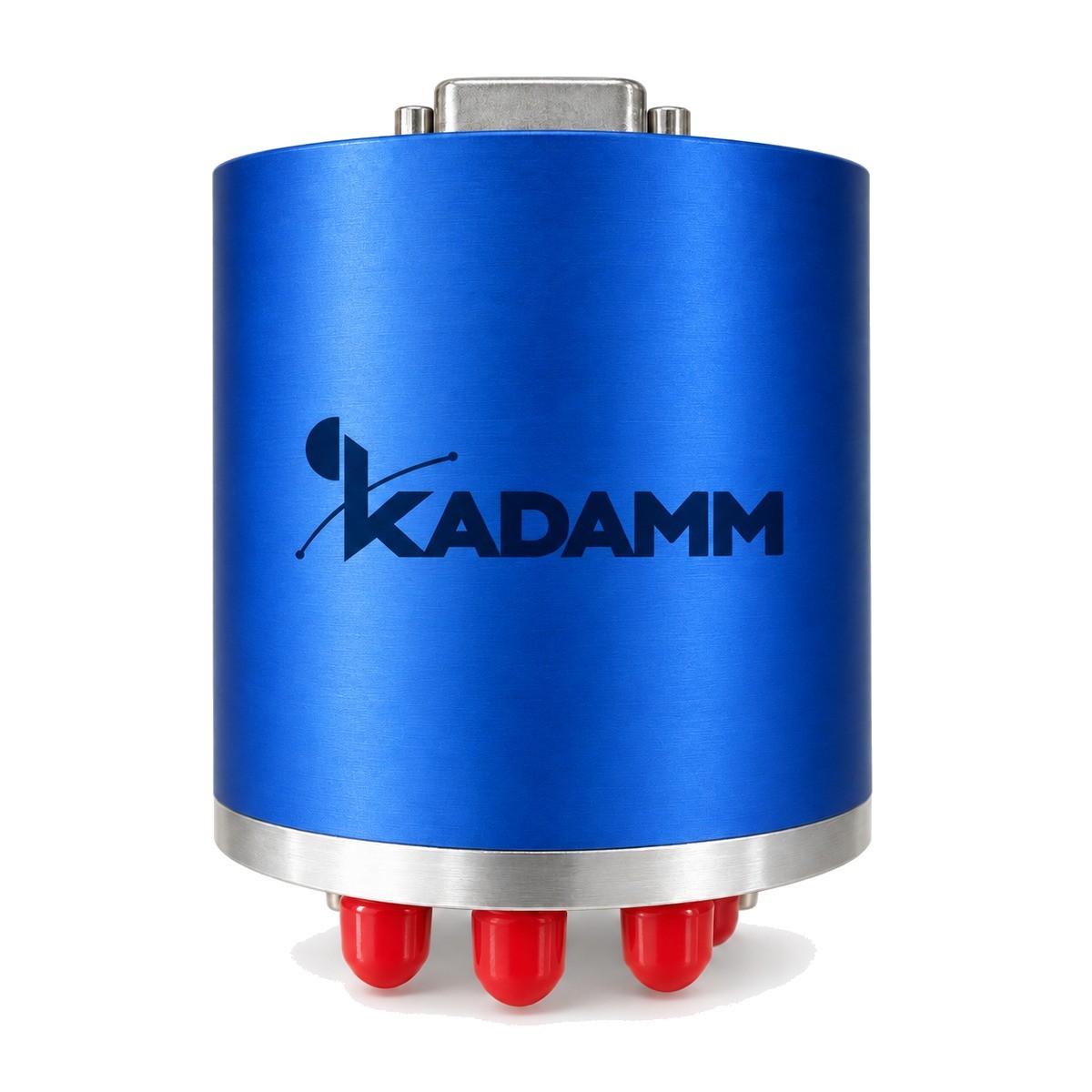

Коаксиальные переключатели электромеханические, ручные: 2 модели. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM ПЭ-Р — 2 модели в диапазоне до 18 ГГц, соединители SMA, N. Модели различаются: частоты, мощность, потери.
В серии KADAMM ПЭ-Р — 2 модели. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
По таблице исполнений KADAMM ПЭ-Р: допустимая мощность от 20 до 200 Вт (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Ручные переключатели. Ручной переключатель коммутирует тракт механически, поворотом или перемещением органа управления на корпусе. Электромагнитного привода, катушек и цепей управления у него нет, поэтому ему не нужно питание, а положение сохраняется сколько угодно долго. Схема серии — SPDT: общий вход и два выхода. Ручной переключатель уместен там, где переключение — операция наладки, а не рабочий режим: выбор антенны на стационарном посту, перевод тракта на эквивалент нагрузки при обслуживании, учебные и лабораторные стенды. В серии два исполнения — с соединителем N для нижней части диапазона и бо́льшей мощности и с SMA для более высоких частот. Допустимая мощность нормирована в таблице. Переключайте ручной переключатель без мощности в тракте: при переключении под мощностью контакт размыкается под током, и в момент перехода нагрузка на источник резко меняется. Ручной переключатель удобен и как сервисный элемент стационарной установки: оператор на месте переводит тракт на резервную антенну или эквивалент нагрузки без инструмента и без включения системы управления. Состояние тракта определяется положением органа управления на корпусе. В лаборатории это простой способ переключать прибор между двумя объектами измерения без перестыковки кабелей, которая изнашивает соединители и сбивает калибровку. Для частых переключений и дистанционного управления ручной переключатель не подходит — в этом случае выбирайте модели с электромагнитным приводом той же схемы SPDT, где положение задаёт команда системы управления. Ручной переключатель не требует проводки и подходит для мест, куда цепи управления подвести трудно.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | до 18 ГГц |
| Мощность | 20–200 Вт |
| Соединитель | SMA; N |
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | 0–6 дБ / развязка |
| Артикул | Частоты, ГГц | Мощность, Вт | Соединитель | Потери, дБ / развязка, дБ / КСВН по диапазонам частот |
|---|---|---|---|---|
| KADAMM ПЭ-2N-12,4-2 | 0–12,4 | 200, 150, 80 | N | 0–3 ГГц: 0,2 / 70 / 1,2; 3–6 ГГц: 0,4 / 65 / 1,35; 6–12,4 ГГц: 0,6 / 50 / 1,5 |
| KADAMM ПЭ-2S-18-2 | 0–18 | 20 | SMA | 0–18 ГГц: 0,5 / 60 / 1,5 |
При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера.
| Параметр | Значение |
|---|---|
| Тип переключателя | SPDT |
| Параметр | Что означает |
|---|---|
| Потери, дБ / развязка, дБ / КСВН по диапазонам частот | Три нормы для каждого участка диапазона: вносимые потери замкнутого пути, развязка до незадействованных выходов и КСВН портов. Сравнивайте модели на верхней рабочей частоте — там нормы хуже всего. В серии: 0–6 дБ / развязка. |
| Диапазон частот, ГГц | Рабочий диапазон модели; электромеханические переключатели, как правило, работают от постоянного тока, верхний предел задают соединитель и конструкция линий. В серии: 0–18 ГГц. |
| Соединитель | Тип и пол коаксиальных соединителей; верхняя частота соединителя должна быть выше рабочего диапазона. В серии: SMA; N. |
| Мощность, Вт | Допустимая проходящая мощность; у части моделей нормирована по участкам диапазона и снижается с ростом частоты. В серии: 20–200 Вт. |
Выбор внутри серии KADAMM ПЭ-Р: мощность, Вт — от 200, 150, 80 у KADAMM ПЭ-2N-12,4-2 до 20 у KADAMM ПЭ-2S-18-2.
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM ПЭ-Р: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Нет. У него нет привода и цепей управления: переключение выполняется вручную.
Не рекомендуется: в момент переключения источник кратковременно работает на разомкнутую линию. Снимайте мощность перед переключением.
Серия KADAMM ПЭ-Р перекрывает до 18 ГГц: KADAMM ПЭ-2S-18-2 — 0–18; KADAMM ПЭ-2N-12,4-2 — 0–12,4.
Соединители серии KADAMM ПЭ-Р — SMA, N; по моделям: KADAMM ПЭ-2S-18-2 — SMA; KADAMM ПЭ-2N-12,4-2 — N.
У всех 2 модели серии KADAMM ПЭ-Р: Тип переключателя — SPDT.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM ПЭ-Р — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM ПЭ-Р могут уточняться без уведомления.
Поставляем Коаксиальные переключатели электромеханические, ручные KADAMM ПЭ-Р под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Выбор сводится к трём вопросам: как быстро нужно переключать, какая мощность проходит через тракт и сколько циклов коммутации предстоит. Электромеханика даёт малые потери и большую мощность, pin-диоды — наносекунды и…
