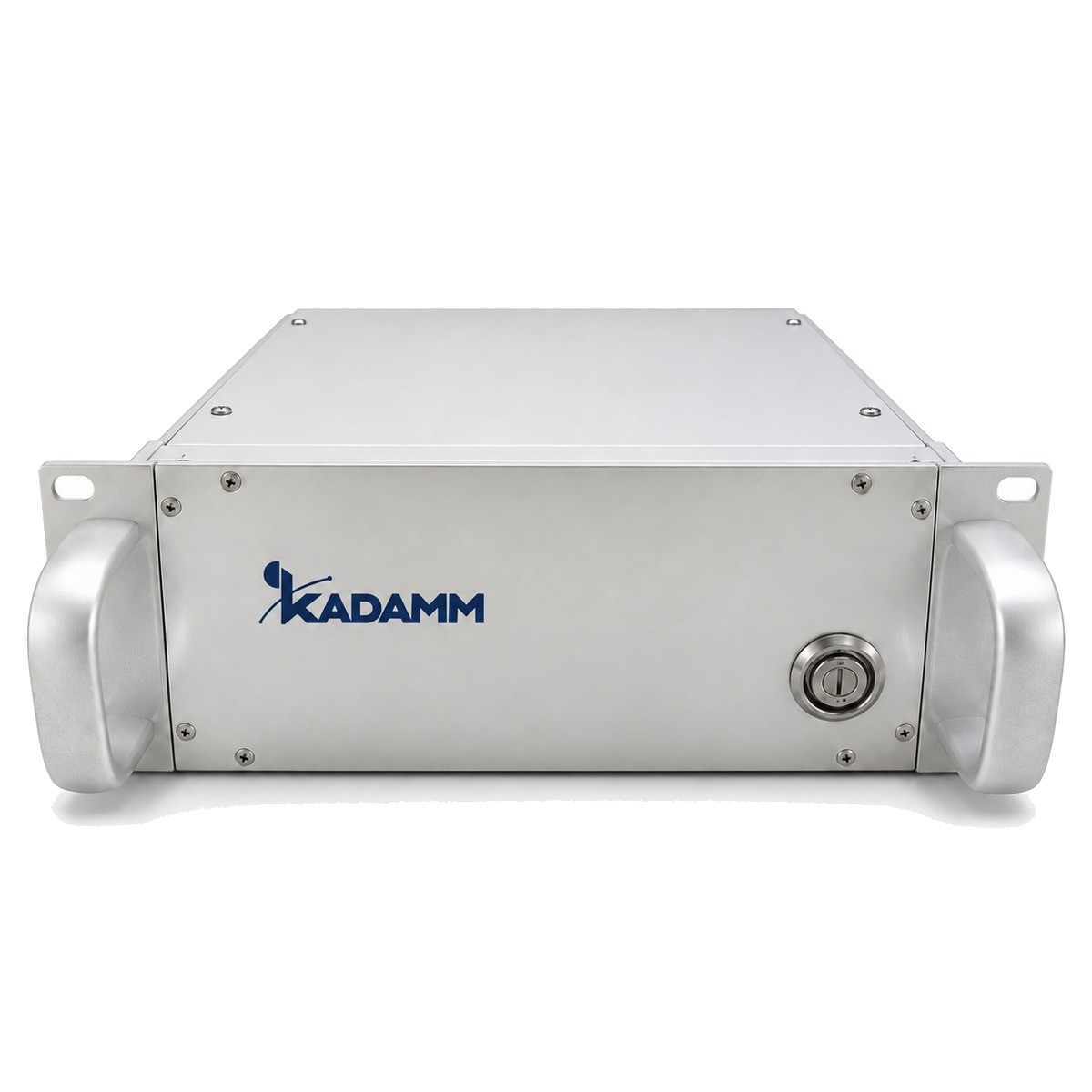

Матрицы коммутационные СВЧ: 2 модели. Коммутация СВЧ-сигнала: схема, диапазон, потери и развязка — в таблице.
Серия KADAMM МКМ — 2 модели в диапазоне 9 кГц – 30 ГГц, соединители 2,92 мм, SMA. Модели различаются: частоты, потери, развязка, КСВН, габариты.
В серии KADAMM МКМ — 2 модели. Для каждой модели — схема коммутации, диапазон, вносимые потери, развязка, КСВН, напряжение питания и тип привода.
Коммутационная матрица соединяет любой из нескольких входов с любым из нескольких выходов по команде. Это ядро автоматизированных измерительных систем, испытаний многоканальной аппаратуры и маршрутизации сигналов между приборами и объектами испытаний.
Переключатель СВЧ коммутирует сигнал между портами: однонаправленный включает и выключает линию, двух- и многонаправленный переводит вход на один из выходов, матрица соединяет любые входы с любыми выходами.
Электромеханические переключатели дают малое ослабление и высокую развязку в широкой полосе, на pin-диодах — быстрое переключение, волноводные коммутируют мощные тракты.
По таблице исполнений KADAMM МКМ: вносимое ослабление от 2 до 9 дБ; развязка от 45 до 50 дБ; КСВН не более 2,5 (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
В корпусе собраны переключатели и разветвительные цепи, соединённые по схеме матрицы, драйвер управления и источник питания приводов. Входы и выходы выведены на коаксиальные соединители, управление — по цифровому интерфейсу или линиям управления.
Каждый путь от входа к выходу проходит через несколько переключателей, поэтому вносимые потери матрицы больше, чем у одиночного переключателя, а развязка определяется развязкой разомкнутых путей. Параметры нормируются по наихудшему пути.
| Параметр | По серии |
|---|---|
| Моделей в серии | 2 |
| Диапазон частот серии | 9 кГц – 30 ГГц |
| Вносимые потери | 2–9 дБ |
| Развязка | 45–50 дБ |
| КСВН | 2,5 |
| Соединитель | 2,92 мм; SMA |
| Габаритные размеры | 240×45×24; 240×60×20 |
| Ток потребления, мА | 150–500 мА |
| Артикул | Частоты, ГГц | Потери, дБ | Развязка, дБ | КСВН | Соединитель | Габариты, мм | Ток потребления, мА |
|---|---|---|---|---|---|---|---|
| KADAMM МКМ-30-3000-5-15 | 0,03–3 | 2 | 50 | - | SMA | 240×60×20 | 500 |
| KADAMM МКМ-9K-30-8-8 | 9K–30 | 9 | 45 | 2,5 | 2,92 мм | 240×45×24 | 150 |
Предельные значения: потери — не более; развязка — не менее; КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
| Параметр | Значение |
|---|---|
| Напряжение, В | 5 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, ГГц | Полоса, в которой нормированы параметры всех путей. В серии: 0,03–9 ГГц. |
| Вносимые потери, дБ | Потери по наихудшему пути. В серии: 2–9 дБ. |
| Развязка, дБ | Подавление сигнала между несоединёнными путями. В серии: 45–50 дБ. |
| КСВН | Согласование входов и выходов. В серии: 2,5. |
| Ток потребления, мА | Потребляемый ток. В серии: 150–500 мА. |
| Соединитель | Тип соединителей. В серии: 2,92 мм; SMA. |
| Габаритные размеры, мм | Размеры корпуса. В серии: 240×45×24; 240×60×20. |
Выбор внутри серии KADAMM МКМ: вносимые потери, дБ — от 2 у KADAMM МКМ-30-3000-5-15 до 9 у KADAMM МКМ-9K-30-8-8; развязка, дБ — от 50 у KADAMM МКМ-30-3000-5-15 до 45 у KADAMM МКМ-9K-30-8-8.
Матрицу устанавливают в стойку или на стол, кабели к входам и выходам подбирают одинаковой длины, если важна идентичность путей. Перед точными измерениями тракт с матрицей калибруют по каждому используемому пути.
Автоматизированные измерительные системы, резервирование трактов, коммутация антенн и каналов.
Комплект поставки модели серии KADAMM МКМ: переключатель, паспорт изделия.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Путь сигнала проходит через несколько переключателей и разветвлений.
Для точных измерений — да, по каждому используемому пути.
По интерфейсу или линиям управления модели.
Зависит от схемы матрицы; уточняйте у менеджера.
Серия KADAMM МКМ перекрывает 9 кГц – 30 ГГц: KADAMM МКМ-9K-30-8-8 — 9K–30; KADAMM МКМ-30-3000-5-15 — 0,03–3.
Соединители серии KADAMM МКМ — 2,92 мм, SMA; по моделям: KADAMM МКМ-9K-30-8-8 — 2,92 мм; KADAMM МКМ-30-3000-5-15 — SMA.
У всех 2 модели серии KADAMM МКМ: Напряжение, В — 5.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM МКМ — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM МКМ могут уточняться без уведомления.
Поставляем Матрицы коммутационные СВЧ KADAMM МКМ под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
